Csavarkötésû állvány, szerelés (szimpla állványsor)
Lemezpolc L 80 S 100 S 150
Lemezpolc MS 230 II (MS 330II )
Grundaufbau und Verschraubungshinweise bei Einfachregalzeile
Basic assembly and fixing instructions for single-shelf rack
Szerelési és csavarozási útmutató
1 . lépés: lásd 12. oldal

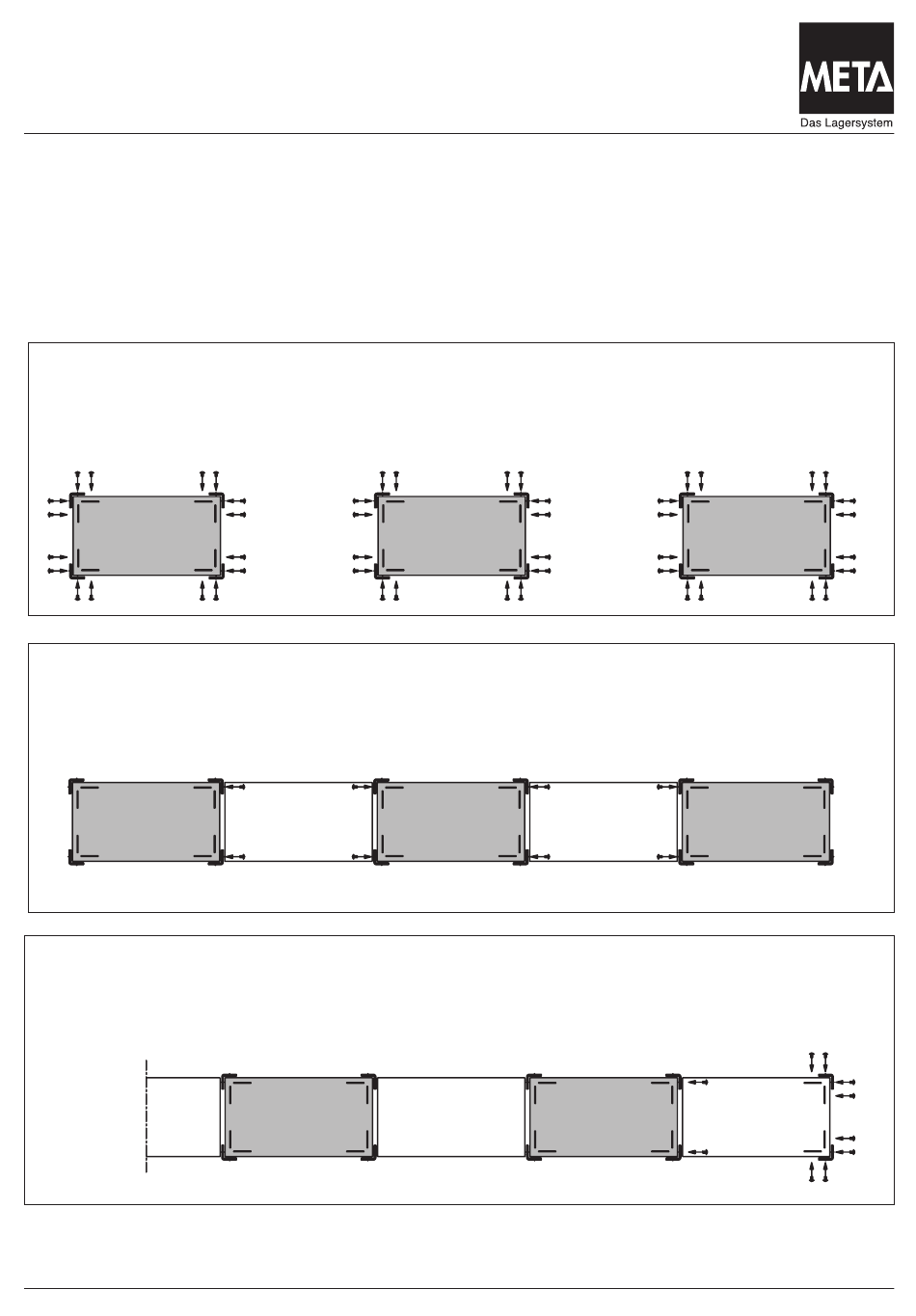

2 . Typ 1 aufstellen - ausrichten - und Schrauben fest anziehen.
Type 1 - erect, align and tighten bolts in longitudinal direction.
1 típus: felállítani - beállítani - csavarokat meghúzni
Szerelési
Típ. 1
3 . Typ 2 in die Regalzeile einführen und mit Regal Typ 1 verschrauben.
Type 2 - insert into shelf rack and bolt vertically to a type 1 shelf.
2. típus: állványsorba beillszteni - 1 . típussal összecsavarozni
Szerelési
Típ. 1
4 . Typ 3 an die Regalzeile anschließen und in Tiefenrichtung mit Typ 1 verschrauben.
Type 3 - connect to shelf rack and bolt vertically to a type 1 shelf.
3. típus: állványsorhoz illeszteni - 1 . típussal összecsavarozni
Beachten Sie die Aufbausystematik.
Forgalmazza: ZENIT Logisztikai Eszközök Kereskedôháza Kft.
Montage ( Einfachregal )
Szerelési
Szerelési Szerelési
Típ. 2
Szerelési Szerelési
Típ. 1
Típ. 1
Szerelési
Típ. 1 Típ. 2
Szerelési
Típ. 2 Típ. 1
Assembly method must be observed.
Figyeljen a szerelési sorrendre.
