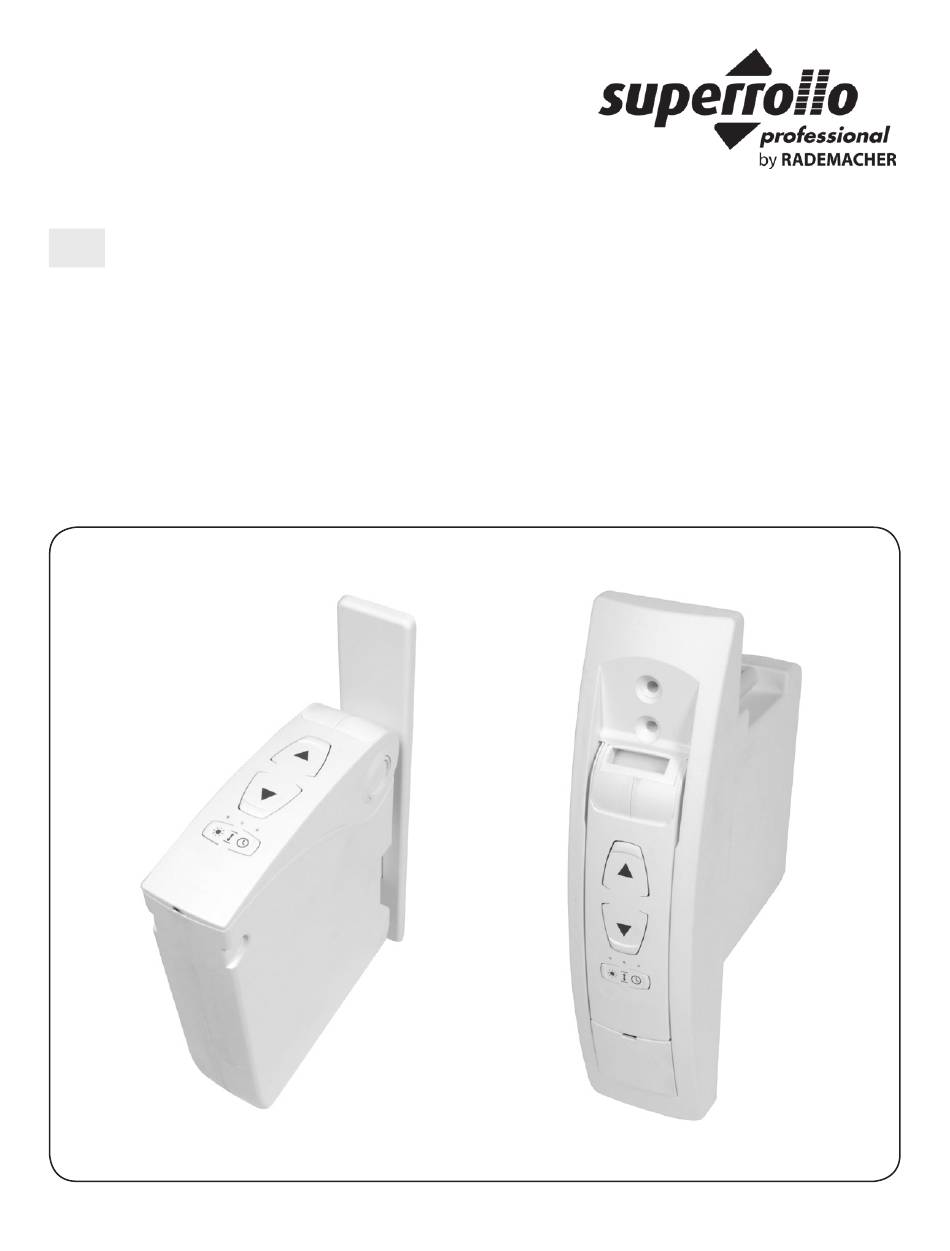

Elektrischer Rollladen-Gurtwickler superrollo GW60
Original Betriebs- und Montageanleitung
Artikel Nr. SR10060 / SR10065
Aufputzmontage
Unterputzmontage
BA10060 (04.19)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Superrollo GW60

Inhaltszusammenfassung für Superrollo GW60

  • Seite 1 Elektrischer Rollladen-Gurtwickler superrollo GW60 Original Betriebs- und Montageanleitung Artikel Nr. SR10060 / SR10065 Aufputzmontage Unterputzmontage BA10060 (04.19)

  • Seite 2: Sehr Geehrte Kunden

    Sehr geehrte Kunden ..mit dem Kauf des Rollladen-Gurtwicklers superrollo GW60 haben Sie sich für ein Qualitätsprodukt aus dem Hause superrollo entschieden. Wir danken Ihnen für Ihr Vertrauen.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sehr geehrte Kunden ........................... 2 Diese Anleitung ............................4 Gefahrensymbole ..........................5 Gefahrenstufen und Signalwörter ..................5 Verwendete Darstellungen und Symbole ................ 6 Sicherheitshinweise ..........................7 Bestimmungsgemäße Verwendung .................. 9 Nicht bestimmungsgemäße Verwendung ..............10 Erforderliches Fachwissen des Installateurs ..............10 Lieferumfang ............................11 Gesamtansicht ............................12 Zulässige Rollladen-Gurtbänder....................14...

  • Seite 4: Diese Anleitung

    ◆ Lesen Sie auch die Bedienungsanleitung des Zubehörs, falls es verwendet wird. ◆ Diese Anleitung ist Teil des Produkts. Bewahren Sie sie gut erreichbar auf. ◆ Fügen Sie diese Anleitung bei Weitergabe des superrollo GW60 an Dritte bei. ◆ Bei Schäden, die durch Nichtbeachtung dieser Anleitung und der Sicher- heitshinweise entstehen, erlischt die Garantie.

  • Seite 5: Gefahrensymbole

    2. Gefahrensymbole Lebensgefahr durch Stromschlag Gefahrenstelle / gefährliche Situation 2.1 Gefahrenstufen und Signalwörter GEFAHR! Diese Gefährdung wird zu schweren Verletzungen oder zum Tod führen, sofern sie nicht vermieden wird. WARNUNG! Diese Gefährdung kann zu schweren Verletzungen oder zum Tod führen, sofern sie nicht vermieden wird.

  • Seite 6: Verwendete Darstellungen Und Symbole

    2.2 Verwendete Darstellungen und Symbole Darstellung / Beschreibung weitere nützliche Informationen Lesen Sie die zugehörige Anleitung Handlungsschritte ◆ Aufzählung Liste...

  • Seite 7: Sicherheitshinweise

    Der Einsatz defekter Geräte kann zur Gefährdung von Personen und zu Sachschäden führen (Stromschlag, Kurzschluss). ◆ Verwenden Sie niemals defekte oder beschädigte Geräte. ◆ Prüfen Sie den superrollo GW60 und das beiliegende Netzteil auf Unver- sehrtheit. ◆ Wenden Sie sich bitte an unseren Kundendienst, s. Seite 64, falls Sie Schäden am Gerät feststellen.
  • Seite 8 Beschädigung des superrollo GW60 führen. ◆ Die maximal zulässige Laufzeit für eine Fahrt darf im Betrieb nicht überschrit- ten werden. Der superrollo GW60 verfügt dazu über eine Laufzeitbegrenzung (KB) von fünf Minuten. ◆ Hat die Laufzeitbegrenzung angesprochen, muss der superrollo GW60 mindestens 30 Minuten lang abkühlen.

  • Seite 9: Bestimmungsgemäße Verwendung

    ◆ Verwenden Sie nur das Original Netzteil vom Typ YS35-29240 ◆ Als Hersteller übernehmen wir keine Garantie bei der Verwendung herstellerfremder Bauteile und daraus entstehender Folgeschäden. ◆ Alle Reparaturen am superrollo GW60 dürfen nur vom autorisierten Kun- dendienst durchgeführt werden. Einsatzbedingungen ◆...

  • Seite 10: Nicht Bestimmungsgemäße Verwendung

    3.2 Nicht bestimmungsgemäße Verwendung Die Verwendung des superrollo GW60 für einen anderen als den zuvor ge- nannten Anwendungsbereich ist nicht zulässig. Bei Verwendung des superrollo GW60 im Außenbereich besteht Lebensgefahr durch Kurzschluss und Stromschlag. Montieren und Betreiben Sie den superrollo GW60 niemals im Außenbereich.

  • Seite 11: Lieferumfang

    Angaben. Wandhalter für Aufputzmontage, inkl. Blende Prüfen Sie die Angaben auf (bei Unterputzmontage nicht zu verwenden) dem Typenschild Universal - Gurtwickler GW60 Gurtbandadapter für Minigurtband 15 mm Vergleichen Sie die Angaben Montagerahmen für die Unterputzmontage zur Spannung/Frequenz auf (bei Aufputzmontage nicht zu verwenden)

  • Seite 12: Gesamtansicht

    5. Gesamtansicht Unterputzvariante Montagerahmen Bedienfeld Wickelradfach Schraubenabdeckung 7. 8. Getriebeentriegelung Kabeldurchführungen Anschlüsse: Netzteil Sonnensensor Funkempfänger * * Zubehör, s. Seite 62 Aufputzvariante Legende (s. Seite 13) Wandhalter Bedienfeld Wickelradfach Getriebeentriegelung Kabelhalter Wandhalterblende Anschlüsse: Netzteil Sonnensensor Funkempfänger * * Zubehör, s. Seite 62...
  • Seite 13 5. Gesamtansicht Unterputz- und Aufputzvariante 10. Gurtbandeinführung Auf-Taste Ab-Taste Sonnentaste mit Kontrollleuchte Uhrtaste mit Kontrollleuchte SET-Taste...

  • Seite 14: Zulässige Rollladen-Gurtbänder

    6. Zulässige Rollladen-Gurtbänder Die Verwendung zu langer Gurtbänder kann zur Beschädigung des superrollo GW60 führen. Verwenden Sie nur Gurtbänder in den zulässigen Längen. Zulässige Gurtbänder Gurtbreite Gurtstärke Gurtlänge 15 mm (Minigurtband) 1,0 mm 5,5 m 1,0 mm 5,5 m 23 mm (Standardgurtband)

  • Seite 15: Funktionsbeschreibung

    7. Funktionsbeschreibung Der superrollo GW60 ist ein elektrischer Rollladen-Gurtwickler für den Innenbereich. Mit seinen variablen Montagemöglichkeiten, kann er als Auf- putzgerät oder als Unterputzgerät verwendet werden. Die Stromversorgung erfolgt über das beiliegende Netzteil. Funktionsmerkmale und Steuerungsmöglichkeiten: ◆ Manuelle Bedienung (MANU) ◆...

  • Seite 16: Beschreibung Der Sicherheitsfunktionen

    Der Gurtwickler ist gegen Überlastung geschützt. Blockiert der Antrieb bei der AUF (▲)-Bewegung (z. B. durch Vereisung) wird der Gurtwickler ebenfalls ausgeschaltet. ◆ Beseitigen Sie zuerst die Überlastungsursache. ◆ Danach ist der superrollo GW60 wieder in beide Fahrtrichtungen be- triebsbereit.

  • Seite 17: Sicherheitshinweise Zur Montage

    8. Sicherheitshinweise zur Montage Eine schlechte Gurtbandführung kann das Gurtband zerstören und den Gurtwickler unnötig belasten. Montieren Sie den Gurtwickler so, dass das Gurtband möglichst senkrecht in das Gerät einläuft, Sie vermeiden dadurch unnötige Reibung und Verschleiß. Bei falscher Montage können Sachschäden entstehen. Während des Betriebes sind starke Kräfte wirksam, die eine sichere Montage auf einem festen Untergrund erfordern.

  • Seite 18: Unterputzmontage

    9. Unterputzmontage Den alten Gurtwickler ausbau- en, falls Sie eine bestehende Rollladenanlage umrüsten. ◆ Lassen Sie den Rollladen ganz herunter, bis die Lamellen vollständig geschlossen sind. ◆ Bauen Sie den alten Gurtwick- ler aus und wickeln Sie das Gurtband ab. VORSICHT! Es besteht Verletzungsgefahr durch die vorgespannte Feder...
  • Seite 19 9. Unterputzmontage Den erforderlichen Gurtband- Gurtbandeinlauf für: einlauf einsetzen. Standardgurtband Minigurtband So gewährleisten Sie den korrekten 15 mm 23 mm Lauf des jeweiligen Gurtbandes. Der Gurtbandeinlauf muss vor dem Montagerahmen einge- setzt werden. Den Montagerahmen aufste- cken und einrasten lassen. Klick...
  • Seite 20 9. Unterputzmontage Vorhandene Montagelöcher verwenden. Zur Befestigung des Gurtwicklers benötigen Sie zwei Montagelö- cher. In der Regel können Sie die vorhandenen Montagelöcher verwenden, um den Gurtwickler festzuschrauben. Falls nicht, schieben Sie den Gurt- wickler in den Gurtkasten und zeichnen Sie die erforderlichen Montagelöcher an, sonst weiter mit Punkt 7.
  • Seite 21 9. Unterputzmontage Das Netzteil und den Sonnensensor anschließen. Der Kamm muss bei beiden Steckern Schließen Sie jetzt das Netzteil nach oben und, wenn gewünscht, den Son- zeigen. nensensor auf der Rückseite des Gurtwicklers an. ACHTUNG! Der falsche Anschluss der Stecker kann zur Zerstörung des Gurtwicklers führen.
  • Seite 22 9. Unterputzmontage Zugentlastung einhalten. Verlegen Sie beide Anschluss- leitungen unbedingt mit Zugentlastung, damit Sie nach der Montage nicht mehr aus dem Gerät herausgezogen werden können. Zugentlastung einhalten Beschädigte Kabel können zu Fehlfunktionen führen. Achten Sie auf eine sichere Ver- legung. Die Anschlussleitungen dürfen beim Anschrauben des Gurtwicklers nicht gequetscht oder durch die Montageschrau-...
  • Seite 23 9. Unterputzmontage Den Gurtwickler festschrauben. Schieben Sie den Gurtwickler in den Gurtkasten und schrauben Sie ihn mit den beiliegenden Montageschrauben fest. Achten Sie auf die sichere Ver- legung der Anschlussleitungen. Führen Sie beide Anschlusslei- tungen an der Unterseite des Gurtwicklers durch die Einker- bungen des Montagerahmens, wie auf Seite 21 beschrieben.
  • Seite 24 9. Unterputzmontage Gurtbandverlauf bei Unterputzmontage ACHTUNG! Durch falsches Einführen des Gurtbandes entsteht kein ausreichender Druck auf die beiden Führungsrollen im Gerät und es kommt zu Fehl- funktionen (z.B. vorzeitiges und unerwartetes Abschalten des Gerätes). Führen Sie das Gurtband wie in der unten gezeigten Schnittdarstellung durch das Gerät.
  • Seite 25 9. Unterputzmontage Das Gurtband senkrecht von Gurtbandeinlauf oben in den Gurtwickler einführen. Gurtbandende Das Gurtband von unten über den Befestigungshaken ziehen. Befestigungs- haken Falls der Befestigungshaken nicht zugänglich ist, müssen Sie das Netzteil in die Netz- steckdose stecken und mit den Bedientasten den Haken in die richtige Position fahren.
  • Seite 26 9. Unterputzmontage Optional den Gurtbandadapter montieren. Nur bei Minigurtband (15 mm Breite) erforderlich, sonst weiter mit Punkt 14. Um eine optimale Gurtführung für Minigurtbänder zu erreichen, müssen Sie nach dem Einführen des Gurtbandes den beiliegenden Gurtbandadap- ter in das Wickelradfach schieben. Die Schraubenabdeckung aufstecken.
  • Seite 27 9. Unterputzmontage Den Sonnensensor montieren. Befestigen Sie den Sonnensen- sor mit dem Saugnapf an der Fensterscheibe. Die Position des Sonnensensors an der Fenster- scheibe legt fest, bis wohin sich der Rollladen bei Sonneneinfall schließen soll. Inbetriebnahme. Stecken sie das Netzteil in die 230 V / 50 Hz Netzsteckdose.

  • Seite 28: Aufputzmontage

    10. Aufputzmontage Den alten Gurtwickler ausbau- en, falls Sie eine bestehende Rollladenanlage umrüsten. ◆ Lassen Sie den Rollladen ganz herunter, bis die Lamellen voll- ständig geschlossen sind. ◆ Bauen Sie den alten Gurtwick- ler aus und wickeln Sie das Gurtband ab. VORSICHT! Es besteht Verletzungsgefahr durch die vorgespannte Feder...
  • Seite 29 10. Aufputzmontage Montage auf Fensterrahmen etc. Schwache Fensterrahmen können ausbrechen ◆ Prüfen Sie bei Montage auf Fensterrahmen deren Aufbau und Belastbarkeit. Gerade bei Montage auf Kunststoffkonstruktionen müssen die Befestigungs- schrauben fest sitzen und dürfen sich während des Betriebes nicht lösen. ◆...
  • Seite 30 10. Aufputzmontage Montagelöcher bohren (falls erforderlich). Bohren Sie anschließend die Montagelöcher mit einem 6 mm Steinbohrer und stecken Sie die beiliegenden Montagedübel in die Bohrlöcher. Den Wandhalter festschrauben. Schrauben Sie danach den Wand- halter mit den beiliegenden Schrauben fest. Die Wandhalterblende auf den Wandhalter schieben.
  • Seite 31 10. Aufputzmontage Das Netzteil und den Sonnen- sensor anschließen. Schließen Sie jetzt das Netzteil und, wenn gewünscht, den Son- nensensor auf der Rückseite des Gurtwicklers an. ACHTUNG! Der falsche Anschluss der Stecker kann zur Zerstörung Netzteil des Gurtwicklers führen. ◆ Stecken Sie beiden Stecker sei- tenrichtig in die Öffnung.
  • Seite 32 10. Aufputzmontage Drücken Sie die beiliegenden Schraubenkappen auf die Gehäuseschrauben. Das Bedienfeld behutsam mit einem flachen Schraubendreher öffnen. Beachten Sie bitte folgende Punkte, um Beschädigungen beim Öffnen des Bedienfeldes vorzubeugen: 11.1 Bitte die Rastnase behutsam drücken (1.) und aufhebeln (2.). 11.2 Vermeiden Sie ein Überstrecken des geöffneten Bedienfeldes.
  • Seite 33 10. Aufputzmontage Gurtbandverlauf bei Aufputzmontage ACHTUNG! Durch falsches Einführen des Gurtbandes entsteht kein ausreichender Druck auf die beiden Führungsrollen im Gerät und es kommt zu Fehl- funktionen (z.B. vorzeitiges und unerwartetes Abschalten des Gerätes). Führen Sie das Gurtband wie in der unten gezeigten Schnittdarstellung durch das Gerät.
  • Seite 34 10. Aufputzmontage Führen Sie das Gurtband von oben in den Gurtwickler ein. Gurtbandeinlauf Das Gurtband über den Befestigungshaken ziehen. Falls der Befestigungshaken nicht zugänglich ist, müssen Sie das Netzteil in die Netz- steckdose stecken und mit den Bedientasten den Haken in die Befestigungshaken richtige Position fahren.
  • Seite 35 10. Aufputzmontage Optional den Gurtbandadapter montieren. Nur bei Minigurtband (15 mm Breite) erforderlich, sonst weiter mit Punkt 16. Um eine optimale Gurtführung für Minigurtbänder zu erreichen, müssen Sie nach dem Einführen des Gurtbandes den beiliegenden Gurtbandadap- ter in das Wickelradfach schieben.
  • Seite 36 10. Aufputzmontage Den Sonnensensor montieren. Befestigen Sie den Sonnensen- sor mit dem Saugnapf an der Fensterscheibe. Die Position des Sonnensensors an der Fenster- scheibe legt fest, bis wohin sich der Rollladen bei Sonneneinfall schließen soll. Inbetriebnahme Das Netzteil in die 230 V/50 Hz Netzsteckdose stecken.

  • Seite 37: Drehrichtung Prüfen Und Korrigieren

    11. Drehrichtung prüfen und korrigieren Bei falsch eingestellter Drehrichtung funktioniert die Hinderniser- kennung nicht und es besteht erhöhte Verletzungsgefahr durch ein plötzliches Abrutschen des Rollladens. ◆ Prüfen und korrigieren Sie gegebenenfalls nach jeder Montage sofort die Dreh- bzw. die Wickelrichtung des Gurtwicklers, wie folgt. Ab Werk ist die Drehrichtung für die Unterputzmontage eingestellt.
  • Seite 38 11. Drehrichtung prüfen und korrigieren Drehrichtung korrigieren Die SET-Taste 10 Sekunden lang Beachten Sie, dass die SET- Taste über dem Pfeilsymbol mit Hilfe eines spitzen Gegen- liegt. standes (z. B. mit einer Büro- klammer) drücken. Beachten Sie die Kontrollleuchten ◆ Die Uhr-Kontrollleuchte blinkt = Aufputzmontage ◆...

  • Seite 39: Endpunkte Einstellen

    12. Endpunkte einstellen Damit der Rollladen oben und unten an der von Ihnen gewünschten Stelle stehenbleibt, müssen die Endpunkte eingestellt werden. Sie müssen unbedingt beide Endpunkte einstellen, sonst kann es zu Funktionsstörungen kommen. Ohne Endpunkteinstellung läuft der Gurtwickler nur solange, wie eine der beiden Bedientasten gedrückt wird.
  • Seite 40 Den oberen Endpunkt einstellen Die falsche Einstellung des oberen Endpunktes kann zur Überlastung bzw. zur Zerstörung des superrollo GW60 bzw. des Antriebs führen. ◆ Stellen Sie den oberen Endpunkt nicht ganz bis zum Anschlag ein. ◆ Lassen Sie die Tasten rechtzeitig los und fahren Sie nicht über den jeweiligen Endpunkt hinaus.
  • Seite 41 12. Endpunkte einstellen Den unteren Endpunkt einstellen Die Tasten gleichzeitig drücken und festhalten. Der Rollladen fährt herunter. Die Tasten loslassen, sobald der Achten Sie beim Einstellen des Rollladen die gewünschte Posi- unteren Endpunktes darauf, tion für den unteren Endpunkt dass das Gurtband beim erreicht hat.

  • Seite 42: Manuelle Bedienung

    13. Manuelle Bedienung Die Bedienung von Hand ist in jeder Betriebsart möglich und hat Vorrang vor den programmierten Automatikfunktionen. Sie können den Gurtwickler max. 5 Minuten mit maxima- Bedien- ler Last betreiben. Lassen Sie tasten danach den Antrieb ca. 30 Minuten abkühlen.

  • Seite 43: Automatikbetrieb; Öffnungs- Und Schließzeit Einstellen

    14. Automatikbetrieb; Öffnungs- und Schließzeit einstellen Gleiche Schaltzeiten für alle Tage Sie können am Gurtwickler je eine Öffnungs- und Schließzeit einstellen, die an allen Tagen gilt. Beim Erreichen dieser Zeit öffnet oder schließt sich Ihr Rollladen automatisch. Verändern der Schaltzeiten Sie können die Schaltzeiten jederzeit verändern.
  • Seite 44 14. Automatikbetrieb; Öffnungs- und Schließzeit einstellen Eine Öffnungszeit (▲) einstellen (z.B. um 8:00 Uhr morgens) Die Tasten gleichzeitig kurz drücken. Die Uhr-Kontrollleuchte blinkt und der Rollladen fährt nach oben. Der Automatikbetrieb ist jetzt ein- geschaltet. Ihr Rollladen öffnet Uhr-Kontrollleuchte sich jeden Morgen automatisch um 8:00 Uhr.

  • Seite 45: Automatikbetrieb; Auto/Manu - Umschaltung

    15. Automatikbetrieb; Auto/Manu - Umschaltung Bei Bedarf kann jederzeit zwischen Automatikbetrieb und manueller Steue- rung umgeschaltet werden. Eine manuelle Bedienung des Rollladens ist zu jeder Zeit unabhängig von der Automatik möglich. Die Taste ca. 1 Sekunde drücken. Beachten Sie die Uhr-Kontrollleuchte.

  • Seite 46: Sonnenautomatik

    16. Sonnenautomatik Die Sonnenautomatik ermög- licht Ihnen, zusammen mit dem Sonnensensor, die helligkeitsab- hängige Steuerung Ihrer Rollläden. Dazu wird der Sonnensensor mit einem Saugnapf an der Fenster- scheibe befestigt und über einen Stecker mit dem Gurtwickler verbunden, s. Seite 21 und Seite 31.
  • Seite 47 16. Sonnenautomatik Automatisches Freiziehen Nach ca. 20 Minuten fährt der Rollladen automatisch ein Stück Nach hoch, um den Sensor freizugeben. 20 Min. Bei weiterer Sonneneinstrahlung bleibt der Rollladen in dieser Po- sition stehen. Fällt die Helligkeit unter den eingestellten Grenz- wert, fährt er bis zum oberen Endpunkt zurück.

  • Seite 48: Sonnenautomatik; Grenzwert Einstellen

    16.1 Sonnenautomatik; Grenzwert einstellen Durch Einstellen oder Verändern des Grenzwertes wird die Sonnenautomatik eingeschaltet. Aktuelle Helligkeit als Grenzwert übernehmen und die Sonnenautomatik einschalten. Die Tasten gleichzeitig drücken. Die aktuelle Helligkeit gilt jetzt als Grenzwert. Wird dieser Wert überschritten, fährt der Rollladen nach unten bis zum Sonnensensor.

  • Seite 49: Sonnenautomatik Ein-/Ausschalten

    16.2 Sonnenautomatik ein-/ausschalten Durch wiederholtes Drücken wird die Sonnenautomatik ein- bzw. ausgeschaltet. Beachten Sie die Sonnen-Kontrollleuchte. Sonnenautomatik AUS Sonnen-Kontrollleuchte Sonnenautomatik EIN Blinkend Wird der eingestellte Grenzwert überschritten, blinkt die Sonnen-Kontrollleuchte. Die Sonnenautomatik ist aktiv.

  • Seite 50: Einstellungen Löschen

    17. Einstellungen löschen Bei Bedarf können Sie alle Einstellungen löschen und die Werkseinstellung wieder herstellen. Die Tasten 4 Sekunden gleichzeitig drücken. Die Tasten loslassen, danach sind alle Einstellungen ge- löscht. ◆ Endpunkte ◆ Schaltzeiten ◆ Sonnenautomatik Zur Quittierung blinken beide Kontrollleuchten.

  • Seite 51: Den Unterputz-Gurtwickler Ausbauen (Z. B. Bei Umzug)

    18. Den Unterputz-Gurtwickler ausbauen (z. B. bei Umzug) Alle Einstellungen löschen. Den Rollladen vollständig schließen. Die Taste drücken und halten. Ziehen Sie dabei das Gurtband VORSICHT! soweit wie möglich oben aus dem Gurtwickler heraus. Es besteht Verletzungsgefahr durch das Wickelrad. Ziehen Sie das Netzteil aus ◆...

  • Seite 52: Up-Gurtwickler, Das Gurtband Bei Geräteausfall Entfernen

    19. UP-Gurtwickler, das Gurtband bei Geräteausfall entfernen Sollte der Gurtwickler einmal aus- fallen und der Motor nicht mehr laufen, können Sie mit Hilfe der Ge- triebeentriegelung das Gurtband vollständig aus dem Gurtwickler ziehen, ohne es zerschneiden zu Getriebe- müssen. Dazu müssen Sie zuerst entriegelung den Unterputz-Gurtwickler de- montieren.

  • Seite 53: Den Aufputz-Gurtwickler Ausbauen (Z. B. Bei Umzug)

    20. Den Aufputz-Gurtwickler ausbauen (z. B. bei Umzug) Alle Einstellungen löschen. Den Rollladen vollständig schließen. Die Taste drücken und halten. Ziehen Sie dabei das Gurtband VORSICHT! soweit wie möglich oben aus dem Gurtwickler heraus. Es besteht Verletzungsgefahr durch das Wickelrad. Ziehen Sie das Netzteil aus ◆...

  • Seite 54: Ap-Gurtwickler, Das Gurtband Bei Geräteausfall Entfernen

    21. AP-Gurtwickler, das Gurtband bei Geräteausfall entfernen Sollte der Gurtwickler einmal ausfallen und der Motor nicht mehr laufen, können Sie mit Hilfe der Getriebeentriegelung das Gurtband vollständig aus dem Gurtwickler ziehen, ohne es Getriebe- zerschneiden zu müssen. Dazu entriegelung müssen Sie zuerst den Aufputz- Gurtwickler demontieren.

  • Seite 55: Was Tun, Wenn

    22. Was tun, wenn... ? Störung Ursache / Lösung ... der Gurtwickler keine Funktion Überprüfen Sie die Stromversorgung inkl. zeigt? Anschlusskabel und Anschlussstecker..der Gurtwickler zur eingestell- Eventuell hat es einen Netzausfall gege- ten Schaltzeit nicht reagiert? ben, stellen Sie die Schaltzeiten neu ein, s.
  • Seite 56 22. Was tun, wenn... ? Störung Ursache / Lösung ... der Rollladen im Tieflauf stehen a) Der Rollladen ist eventuell auf ein bleibt? Hindernis gelaufen. Fahren Sie den Rollladen wieder hoch und entfernen Sie das Hindernis. b) Der Rollladen ist möglicherweise zu leicht.
  • Seite 57 22. Was tun, wenn... ? Störung Ursache / Lösung ... der Gurtwickler plötzlich Eventuell ist das Gurtband falsch stehen bleibt? eingeführt. Prüfen Sie den Verlauf des Gurtbandes, siehe Seiten 24 / 33 und korrigieren Sie diesen, falls nötig..der Gurtwickler weiterläuft, a) Stoppen Sie sofort den Gurt- obwohl der Rollladen auf ein wickler.

  • Seite 58: Hinweise Zur Wartung Und Pflege

    Eine mangelhafte Wartung kann zur Gefährdung von Personen durch Beschädigung Ihres superrollo GW60 und der Rollladenanlage führen. ◆ Kontrollieren Sie bitte regelmäßig den superrollo GW60 und alle Kompo- nenten Ihrer Rollladenanlage auf Beschädigung. Prüfen Sie den superrollo GW60 regelmäßig auf korrekte Funktion.

  • Seite 59: Technische Daten

    24. Technische Daten Betriebsspannung Netzteil: 230 V / 50 Hz Leistung Stand-by: 0,7 W Nennleistung: 24 V DC / 30 W max. 45 W Drehmoment: MdN = 2,8 Nm Max. Drehzahl: 34 U/min. Max. Endzugkraft: 7 kg Max. Anfangszugkraft: 25 kg Kurzzeitbetrieb: 5 Minuten Schutzklasse:...

  • Seite 60: Abmessungen Unterputzgerät

    24.1 Abmessungen Unterputzgerät Alle Angaben in mm.

  • Seite 61: Abmessungen Aufputzgerät

    24.2 Abmessungen Aufputzgerät 37.5 34.5 135.7 Alle Angaben in mm.

  • Seite 62: Vereinfachte Eu-Konformitätserklärung

    25. Vereinfachte EU-Konformitätserklärung Hiermit erklärt die superrollo Hausautomatisierung GmbH, das der elektri- sche Rollladen-Gurtwickler superrollo GW60 (Art.-Nr. SR10060 / SR10065) den Richtlinien 2006/42/EG (Maschinenrichtlinie) und 2014/30/EU (EMV-Richtlinie) entspricht. Der vollständige Text der EU-Konformitätserklärung liegt dem Produkt bei und ist beim Hersteller hinterlegt.

  • Seite 63: Garantiebedingungen

    27. Garantiebedingungen Die superrollo Hausautomatisierung GmbH gibt eine 24-monatige Garantie für Neugeräte, die entsprechend der Einbauanleitung montiert wurden. Von der Garantie abgedeckt sind alle Konstruktionsfehler, Materialfehler und Fabrikationsfehler. Ihre gesetzlichen Gewährleistungsansprüche bleiben von dieser Garantie unberührt. Ausgenommen von der Garantie sind: ◆...
  • Seite 64 Hausautomatisierung GmbH Buschkamp 7 46414 Rhede (Deutschland) www.superrollo-online.de E-Mail: info@superrollo-online.de...
