Superrollo GW190 Original - Betriebs- Und Montageanleitung
Elektrischer rollladen-gurtwickler
Vorschau ausblenden
Andere Handbücher für GW190:
- Betriebs- und montageanleitung (44 Seiten) ,
- Original - betriebs- und montageanleitung (56 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Superrollo GW190
Inhaltszusammenfassung für Superrollo GW190

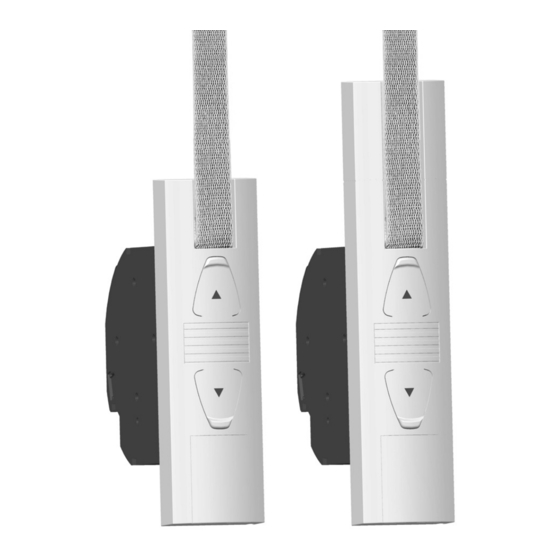

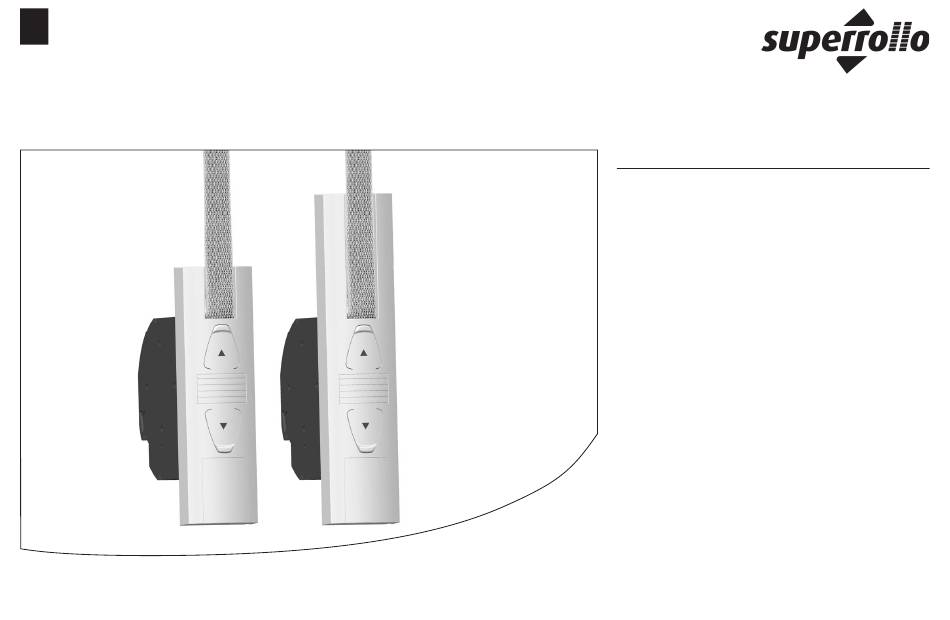

- Seite 1 Elektrischer Rollladen-Gurtwickler superrollo GW190 / GW195 Original Betriebs- und Montageanleitung Artikel-Nr. : superrollo GW190 * SR10190 superrollo GW195 ** SR10195 für Standardgurtbänder (23 mm) ** für große Gurtkästen BA10190-1 (02.18)
-
Seite 2: Sehr Geehrte Kunden
Sehr geehrte Kunden ..mit dem Kauf des Rollladen-Gurtwicklers superrollo GW190 / GW195 haben Sie sich für ein Qualitätsprodukt aus dem Hause superrollo entschieden. Wir danken Ihnen für Ihr Vertrauen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sehr geehrte Kunden ..........2 10. Das Gurtband einführen und befestigen ....23 Diese Anleitung ............4 11. Den superrollo GW190 / GW195 einbauen ....25 Anwendung dieser Anleitung ........... 4 12. Endpunkte einstellen ..........26 Gefahrensymbole ............4 13. Manuelle Bedienung ..........28 Gefahrenstufen und Signalwörter ........ -
Seite 4: Diese Anleitung
GW190 / GW195. 1.1 Anwendung dieser Anleitung ◆ Bitte lesen Sie diese Anleitung vollständig durch und ◆ Fügen Sie diese Anleitung bei Weitergabe des superrollo beachten Sie alle Sicherheitshinweise, bevor Sie mit GW190 / GW195 an Dritte bei. den Arbeiten beginnen. -
Seite 5: Gefahrenstufen Und Signalwörter
2.1 Gefahrenstufen und Signalwörter VORSICHT! GEFAHR! Diese Gefährdung kann zu geringfügigen bis mittel- Diese Gefährdung wird zu schweren Verletzungen oder schweren Verletzungen führen, sofern sie nicht vermie- zum Tode führen, sofern sie nicht vermieden wird. den wird. WARNUNG! ACHTUNG! Diese Gefährdung kann zu schweren Verletzungen oder Diese Gefährdung kann zu Sachschäden führen. -
Seite 6: Fachbegriffe - Begriffserklärung
◆ In jede Laufrichtung des Rollladens wird ein End- rungen. “ punkt definiert und eingestellt bei deren Erreichen der superrollo GW190 / GW195 abschaltet und den ◆ Diese Norm legt die Leistungsanforderungen fest, Rollladen anhält. die an einem Gebäude befestigte Abschlüsse außen Laufzeitbegrenzung - Kurzzeitbetrieb (KB) erfüllen müssen. -
Seite 7: Lieferumfang
3. Lieferumfang Lieferumfang 1 x superrollo GW190 oder 1 x superrollo GW195 2 x Montageschrauben (4 x 55 mm) 1 x Entriegelungsklammer (im Gehäuse) 1 x Anschlusskabel mit Eurostecker 1 x Wickelradfachabdeckung 1 x Abdeckblende 1 x Zugentlastung inkl. Montageschrauben für superrollo GW190... -
Seite 8: Gesamtansicht Superrollo Gw190 / Gw195
4. Gesamtansicht superrollo GW190 / GW195 Frontblende Befestigungslöcher Wickelradfach- Umlenkrolle abdeckung Gurteinlass Typenschild Auf-Taste Ab-Taste Wickelrad Kontrollleuchte Befestigungs- haken Setztaste SO/WI-Taste Zugentlastung Uhr-Taste Entriegelungs- klammer Abdeckblende Befestigungslöcher Kabelkanal Anschlussklemmen... -
Seite 9: Bedientasten Und Kontrollleuchte
4.1 Bedientasten und Kontrollleuchte Pos. Symbol Beschreibung Auf-/Stopp-Taste Der Rollladen fährt in Aufrichtung. Ab-/Stopp-Taste Der Rollladen fährt in Abrichtung. Kontrollleuchte - Statusanzeige kurzes Rückmeldung beim Drücken Aufblitzen der Uhr-Taste oder der SO/WI- Taste. konstantes Statusanzeige für die jeweilige Leuchten Funktion (10 Sekunden) kurzes ◆... -
Seite 10: Funktionsbeschreibung
5. Funktionsbeschreibung Funktionsmerkmale und Der superrollo GW190 / GW195 ist ein elektrischer Roll- laden-Gurtwickler für den Innenbereich. Die Montage Steuerungsmöglichkeiten: erfolgt als Unterputzgerät. Die Stromversorgung erfolgt ◆ Manuelle Bedienung über das beiliegende Anschlusskabel mit Netzstecker ◆ Automatikbetrieb, je eine Schaltzeit für oder bei Bedarf über eine fest verlegte Zuleitung. -
Seite 11: Beschreibung Der Sicherheitsfunktionen
Fahrtrichtung nicht ◆ Beseitigen Sie zuerst die Ursache für die Über- möglich. lastung. ◆ Danach ist der superrollo GW190 / GW195 wieder in ◆ Lassen Sie den Gurtwickler zuerst in die beide Fahrtrichtungen betriebsbereit. Gegenrichtung fahren und entfernen Sie ein eventuell vorhandenes Hindernis. -
Seite 12: Technische Daten
0 °C bis +40°C temperatur: Schalldruckpegel (LpA): ≤ 70 dB(A) Mechanische Leistung Nenndrehmoment: - superrollo GW 190 10 Nm Verhalten bei Netzausfall - superrollo GW 195 14 Nm Nach einem Netzausfall blinkt die Kontrollleuchte. Nach dem Drücken der Auf ( ▲ )- oder Ab ( t )-Taste Maximale Drehzahl: wird das Blinken ausgeschaltet. -
Seite 13: Abmessungen
6.1 Abmessungen 1 3 9 1 9 6 Alle Maßangaben in mm Alle Maßangaben in mm superrollo GW190 superrollo GW195 Artikel-Nr.: SR10190 Artikel-Nr.: SR10195... -
Seite 14: Zulässige Rollladen-Gurtbänder
Die Angaben sind Richtwerte und gelten für eine ideale Einbausituation. Die Verwendung zu langer Gurtbänder kann zur Be- schädigung des superrollo GW190 / GW195 führen. Auf Grund von bauseitigen Gegebenheiten können die Werte abweichen. Verwenden Sie nur Gurtbänder in den zulässigen Längen. -
Seite 15: Sicherheitshinweise
◆ Führen Sie alle Reinigungsarbeiten am Rollladen im Geräte. spannungslosen Zustand aus. ◆ Prüfen Sie den superrollo GW190 / GW195 und das beiliegende Netzkabel auf Unversehrtheit. ◆ Wenden Sie sich bitte an unseren Kundendienst Die Netzsteckdose und der Netzstecker müssen im- (s. -
Seite 16: Bestimmungsgemäße Verwendung
Behanges auf die letzten 0,4 m, kleiner als 0,15 m/s sein muss. 7.1 Bestimmungsgemäße Verwendung Verwenden Sie den superrollo GW190 / GW195 nur zum Verwenden Sie nur Original-Ersatzteile des Herstellers. Heben und Senken von Rollläden mit zulässigem Gurt- band. -
Seite 17: Nicht Bestimmungsgemäße Verwendung
Einsatzbedingungen ◆ Bei Verwendung des beiliegenden Anschlusskabels mit Eurostecker muss bauseitig eine frei zugängliche ◆ Betreiben Sie den superrollo GW190 / GW195 nur in 230 V / 50 Hz Netzsteckdose vorhanden sein. trockenen Räumen. ◆ Der Rollladen muss sich leichtgängig heben und ◆... -
Seite 18: Sicherheitshinweise Zur Montage
8. Sicherheitshinweise zur Montage Eine schlechte Gurtbandführung kann das Gurtband Bei falscher Montage können Sachschäden zerstören und den superrollo GW190 / GW195 unnö- entstehen. tig belasten. ◆ Während des Betriebes sind starke Kräfte wirk- ◆ Montieren Sie den Gurtwickler so, dass das Gurtband sam, die eine sichere Montage auf einem festen möglichst senkrecht in das Gerät einläuft, Sie ver-... -
Seite 19: Montagevorbereitungen
8.2 Montagevorbereitungen Maß nehmen: Prüfen Sie, ob der Gurtkasten ausreichend Platz für den superrollo GW190 / GW195 bietet. Den alten Gurtwickler ausbauen, falls Sie eine beste- hende Rollladenanlage umrüsten. Lassen Sie dazu den Rollladen ganz herunter, bis die Lamellen vollständig geschlossen sind. - Seite 20 8.2 Montagevorbereitungen Das Gurtband vorbereiten. Schneiden Sie das Gurtband ca. 20 cm unterhalb des Gurtkastens ab. Schlagen Sie das Ende des Gurtbandes ca. 2 cm um und schneiden Sie in die Mitte einen kurzen Schlitz. So können Sie später das Band auf dem Wickelrad einhaken. Empfehlung Das Gurtband muss möglichst gerade und leicht lau- fen.
-
Seite 21: Sicherheitshinweise Zum Elektrischen Anschluss
◆ Trennen Sie die Zuleitung allpolig vom Netz und sichern Sie sie gegen Wiedereinschalten. ◆ Prüfen Sie die Anlage auf Spannungsfreiheit. 9.1 Das Anschlusskabel am superrollo GW190 / GW195 anschließen Schließen Sie das beiliegende Anschlusskabel an die Anschlussklemmen des superrollo GW190 / GW195 an. - Seite 22 9.1 Das Anschlusskabel am superrollo GW190 / GW195 anschließen WARNUNG! Ein beschädigtes Anschlusskabel kann einen Kurz- schluss verursachen. ◆ Achten Sie auf eine sichere Verlegung des Anschluss- kabels. ◆ Das Anschlusskabel darf beim Anschrauben des superrollo GW190 / GW195 nicht gequetscht und beschädigt werden.
-
Seite 23: Das Gurtband Einführen Und Befestigen
10. Das Gurtband einführen und befestigen Stecken Sie den Netzstecker in die Steckdose. VORSICHT! Es besteht Verletzungsgefahr durch das Wickelrad. Fassen Sie nicht bei laufendem Motor in das Wickelrad- fach. Drücken Sie die Auf-Taste solange, bis der Be- festigungshaken im Wickelradfach gut erreich- Wickelradfach bar ist. - Seite 24 10. Das Gurtband einführen und befestigen Führen Sie anschließend das Gurtband von oben in Gurtbandverlauf den superrollo GW190 / GW195 ein. im Gerät Führen Sie das Gurtband wie in der Schnittdarstellung gezeigt durch das Gerät und schieben Sie es von oben über den Befestigungshaken.
-
Seite 25: Den Superrollo Gw190 / Gw195 Einbauen
Bauen Sie den superrollo GW190 / GW195 möglichst gerade ein, damit sich das Gurtband korrekt aufwickeln kann. Achten Sie darauf, dass der superrollo GW190 / GW195 frei im Gurtkasten sitzt und nicht am Mauerwerk anliegt, es kann sonst zu Geräuschbildung kommen. -
Seite 26: Endpunkte Einstellen
12. Endpunkte einstellen Wichtige Hinweise zur Einstellung der Endpunkte Ohne Endpunkteinstellung läuft der superrollo GW190 / GW195 nur solange, wie eine der Damit der Rollladen oben und unten an der von Ihnen beiden Bedientasten gedrückt wird. gewünschten Stelle stehenbleibt, müssen die End- punkte eingestellt werden. - Seite 27 12. Endpunkte einstellen Den unteren Endpunkt einstellen Die Tasten gleichzeitig drücken und Achten Sei beim Einstellen des unteren End- festhalten. punktes darauf, dass das Gurtband beim Er- reichen des Endpunktes nicht zu schlaff wird. Der Rollladen fährt herunter. Die Tasten loslassen, sobald der Rollladen die gewünschte Position für den unteren Endpunkt erreicht hat.
-
Seite 28: Manuelle Bedienung
13. Manuelle Bedienung Die Bedienung von Hand ist in jeder Betriebsart möglich und hat Vorrang vor den programmierten Automatik- funktionen. Den Rollladen öffnen. Der Rollladen fährt nach einem kurzen Tastendruck bis zum oberen Endpunkt. Den Rollladen zwischenzeitlich oder stoppen. Den Rollladen schließen. Der Rollladen fährt nach einem kurzen Bedientasten Tastendruck bis zum unteren Endpunkt. -
Seite 29: Sommer-/Winterzeit Einstellen
14. Sommer-/Winterzeit einstellen Der superrollo GW190 / GW195 verfügt über eine Ab Werk wird der superrollo GW190 / GW195 Sommer-/Winterzeit-Umschaltung. Damit können Sie mit der Sommerzeit ausgeliefert. die interne Uhr des Gurtwicklers auf die Sommer- oder Winterzeit einstellen. Den aktuellen Zeitstatus abfragen Die Sommer-/Winterzeit einstellen Die SO/WI-Taste nur kurz antippen. -
Seite 30: Zeitautomatik; Kurzbeschreibung
Gleiche Schaltzeiten für alle Tage Nehmen Sie die Einstellung der Schaltzeiten Sie können am superrollo GW190 / GW195 je eine Öff- einmalig zu der Zeit vor, zu der sich Ihr Roll- nungs- und Schließzeit einstellen, die an allen Tagen gilt. -
Seite 31: Die Zeitautomatik Ein - /Ausschalten
15.1 Eine Öffnungs- und Schließzeit einstellen Eine Schließzeit ( t ) einstellen Die Tasten gleichzeitig kurz drücken. (z. B. um 20:30 Uhr abends) Die Kontrollleuchte blinkt und der Roll- laden fährt nach unten. Die Zeitautomatik ist jetzt eingeschaltet. Ihr Rollladen schließt sich jeden Abend automatisch um 20:30 Uhr. -
Seite 32: Alle Einstellungen Löschen, Softwarereset
16. Alle Einstellungen löschen, Softwarereset Bei Bedarf können Sie alle Einstellungen löschen Entfernen Sie die Abdeckblende von den unteren und den Auslieferungszustand des superrollo Montageschrauben und Einstelltasten. GW190 / GW195 wieder herstellen. Die Tasten gleichzeitig 4 Sekunden lang drücken. Die Kontrollleuchte blinkt schnell. -
Seite 33: Den Superrollo Gw190 / Gw195 Ausbauen (Z. B. Bei Umzug)
17. Den superrollo GW190 / GW195 ausbauen (z. B. bei Umzug) Entfernen Sie die Abdeckblende von den unteren Montageschrauben und Einstelltasten. Alle Einstellungen löschen. Die Tasten gleichzeitig 4 Sekunden lang drücken. Den Rollladen vollständig schließen. Die Ab-Taste weiter drücken und halten. - Seite 34 17. Den superrollo GW190 / GW195 ausbauen (z. B. bei Umzug) Entfernen Sie die Wickelradfachabdeckung. Kontrollieren Sie die Position des Befestigungshakens. Fahren Sie, wenn nötig, den Befestigungshaken in eine leicht zugängliche Position. VORSICHT! Es besteht Verletzungsgefahr durch das Wickelrad. ◆ Fassen Sie nicht bei laufendem Motor in das Wickelradfach.
-
Seite 35: Das Gurtband Bei Geräteausfall Entfernen
18. Das Gurtband bei Geräteausfall entfernen Sollte der superrollo GW190 / GW195 einmal ausfallen Entriegeln Sie das Getriebe mit Hilfe der beiliegenden und der Motor nicht mehr laufen, können Sie mit Hilfe der Entriegelungsklammer. Beim Drücken müssen Sie einen Getriebeentriegelung das Gurtband vollständig aus dem kleinen Widerstand überwinden. - Seite 36 Sie anschließend das Gurtband soweit wie möglich Aufbe- aus dem superrollo GW190 / GW195 heraus. wahrungsfach Lösen Sie das Gurtband vom Befestigungshaken und ziehen Sie es vollständig aus dem superrollo GW190 / GW195. Stecken Sie die Entriegelungsklammer wieder zurück Getriebe- in das Aufbewahrungsfach.
-
Seite 37: Was Tun, Wenn
Die Endpunkte sind noch nicht eingestellt. Stellen Sie die taste losgelassen wird? Endpunkte ein, s. Seite 26..der superrollo GW190 / GW195 falsch herum läuft? Möglicherweise ist das Gurtband falsch herum auf das Wickelrad aufgelegt, s. Seite 23..der Rollladen im Hochlauf plötzlich stehen a) Der Antrieb ist möglicherweise blockiert, z. - Seite 38 Der Motor ist zu heiß. Nach ca. 1 Stunde ist der Gurtwickler wieder voll betriebsbereit..der superrollo GW190 / GW195 manuell oder auto- Der superrollo GW190 / GW195 ist nicht mehr betriebsbereit. Führen matisch nicht mehr ordnungsgemäß reagiert? Sie einen Software-Rest gemäß Seite 32 durch und testen Sie den...
-
Seite 39: Hinweise Zur Wartung Und Pflege
20. Hinweise zur Wartung und Pflege Wartung Pflege Sie können den superrollo GW190 / GW195 mit einem VORSICHT! angefeuchteten Tuch reinigen. Verwenden Sie bitte keine aggressiven oder scheuernden Reinigungsmittel. Eine mangelhafte Wartung kann zur Gefährdung von Personen durch Beschädigung Ihres superrollo GW190 / GW195 und der Rollladenanlage führen. -
Seite 40: Zugkraftdiagramm
21. Zugkraftdiagramm Zuggewicht [Kg] Gurtbanddicke 1,0 mm Gurtbanddicke 1,3 mm Gurtbanddicke 1,5 mm Gurtbandlänge [ m ] für superrollo GW190 Gurtbandlänge [ m ] für superrollo GW195... -
Seite 41: Ce-Zeichen Und Eg Konformität
22. CE-Zeichen und EG Konformität Der elektrische Rollladen-Gurtwickler superrollo Die Konformität wurde nachgewiesen. Die entsprechen- GW190 / GW195 (Art.-Nr.: SR10190 / SR10195) erfüllt die den Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Anforderungen der geltenden europäischen und na- tionalen Richtlinien:... -
Seite 42: Garantiebedingungen
23. Garantiebedingungen Die superrollo Hausautomatisierung GmbH gibt eine Voraussetzung für die Garantie ist, dass das Neugerät 24-monatige Garantie für Neugeräte, die entsprechend bei einem unserer zugelassenen Fachhändler erworben der Einbauanleitung montiert wurden. Von der Garantie wurde. Dies ist durch Vorlage einer Rechnungskopie abgedeckt sind alle Konstruktionsfehler, Materialfehler nachzuweisen. - Seite 44 Hausautomatisierung GmbH Buschkamp 7 46414 Rhede (Deutschland) www.superrollo-online.de E-Mail: info@superrollo-online.de...
