Inhaltszusammenfassung für Superrollo GW250

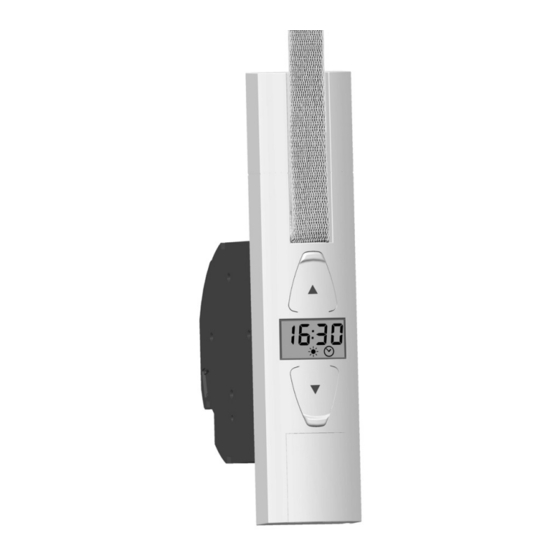

- Seite 1 Elektrischer Rollladen-Gurtwickler superrollo GW250 / GW255 Betriebs- und Montageanleitung Artikel-Nr. : superrollo GW250 * SR10250 superrollo GW255 ** SR10255 für Standardgurtbänder (23 mm) ** für große Gurtkästen BA10250-1 (08.15)
-
Seite 2: Sehr Geehrte Kunden
Sehr geehrte Kunden ..mit dem Kauf des Rollladen-Gurtwicklers superrollo GW250 / GW255 haben Sie sich für ein Qualitätsprodukt aus dem Hause superrollo entschieden. Wir danken Ihnen für Ihr Vertrauen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sehr geehrte Kunden ..........2 10. Das Gurtband einführen und befestigen ....26 Diese Anleitung ............4 11. Den superrollo GW250 / GW255 einbauen ....28 Anwendung dieser Anleitung ........... 4 12. Einführung zum Öffnen und Einstellen der Gefahrensymbole ............4 Funktionen ..............30 Gefahrenstufen und Signalwörter ........ -
Seite 4: Diese Anleitung
GW250 / GW255. 1.1 Anwendung dieser Anleitung ◆ Bitte lesen Sie diese Anleitung vollständig durch und ◆ Fügen Sie diese Anleitung bei Weitergabe des superrollo beachten Sie alle Sicherheitshinweise, bevor Sie mit GW250 / GW255 an Dritte bei. den Arbeiten beginnen. -
Seite 5: Gefahrenstufen Und Signalwörter
2.1 Gefahrenstufen und Signalwörter VORSICHT! GEFAHR! Diese Gefährdung kann zu geringfügigen bis mittel- Diese Gefährdung wird zu schweren Verletzungen oder schweren Verletzungen führen, sofern sie nicht vermie- zum Tode führen, sofern sie nicht vermieden wird. den wird. WARNUNG! ACHTUNG! Diese Gefährdung kann zu schweren Verletzungen oder Diese Gefährdung kann zu Sachschäden führen. -
Seite 6: Fachbegriffe - Begriffserklärung
◆ In jede Laufrichtung des Rollladens wird ein End- rungen. “ punkt definiert und eingestellt bei deren Erreichen der superrollo GW250 / GW255 abschaltet und den ◆ Diese Norm legt die Leistungsanforderungen fest, Rollladen anhält. die an einem Gebäude befestigte Abschlüsse außen erfüllen müssen. -
Seite 7: Lieferumfang
3. Lieferumfang Lieferumfang 1 x superrollo GW250 oder 1 x superrollo GW255 2 x Montageschrauben (4 x 55 mm) 1 x Entriegelungsklammer (im Gehäuse) 1 x Anschlusskabel mit Eurostecker 1 x Wickelradfachabdeckung 1 x Abdeckblende 1 x Zugentlastung inkl. Montageschrauben für superrollo GW250... -
Seite 8: Gesamtansicht Des Superrollo Gw250 / Gw255
4. Gesamtansicht des superrollo GW250 / GW255 Frontblende Befestigungslöcher Wickelradfach- Umlenkrolle abdeckung Gurteinlass Typenschild Auf-Taste Display Ab-Taste Wickelrad Plus-Taste Befestigungs- haken Menü-Taste OK-Taste Zugentlastung Minus-Taste Entriegelungs- klammer Befestigungs- löcher Abdeckblende Anschlussbuchse für Kabelkanal Anschlussklemmen den Lichtsensor... -
Seite 9: Bedientasten
4.1 Bedientasten Pos. Symbol Beschreibung Auf-/Stopp-Taste ◆ Der Rollladen fährt in Aufrichtung ◆ Der Rollladen stoppt Ab-/Stopp-Taste ◆ Der Rollladen fährt in Abrichtung ◆ Der Rollladen stoppt Menü-Taste ◆ Das Hauptmenü öffnen ◆ Zurück zum letzten Menü bzw. zur Normalanzeige Plus-Taste / Minus-Taste ◆... -
Seite 10: Das Display Und Seine Symbole
4.2 Das Display und seine Symbole Pos. Symbol Beschreibung Uhrzeit / Einstellparameter Automatikbetrieb ein- / ausschalten Fahrtrichtung Auf / Ab Schaltzeiten (Öffnungs- / Schließzeit) Abenddämmerungsautomatik Sonnenautomatik Endpunkte einstellen Uhrzeit / Datum einstellen Wochenendschaltzeiten einstellen... -
Seite 11: Die Normalanzeige Und Das Hauptmenü
4.3 Die Normalanzeige und das Hauptmenü Die Normalanzeige (s. Beispiele) Das Hauptmenü Anzeige der Uhrzeit, es Anzeige und Auswahl sind keine Automatik- der einzelnen Funktionen funktionen aktiv. bzw. Menüs. Anzeige der Uhrzeit Das jeweils ausgewähl- und der aktivierten te Menü blinkt, z.B. die Zeitautomatik. -
Seite 12: Funktionsbeschreibung
5. Funktionsbeschreibung Funktionsmerkmale und Der superrollo GW250 / GW255 ist ein elektrischer Roll- laden-Gurtwickler für den Innenbereich. Die Montage Steuerungsmöglichkeiten: erfolgt als Unterputzgerät. ◆ Inbetriebnahmeassistent Die Stromversorgung erfolgt über das beiliegende ◆ Manuelle Bedienung Anschlusskabel mit Netzstecker oder bei Bedarf über ◆... -
Seite 13: Beschreibung Der Sicherheitsfunktionen
Fahrtrichtung nicht ◆ Beseitigen Sie zuerst die Ursache für die Über- möglich. lastung. ◆ Danach ist der superrollo GW250 / GW255 wieder in ◆ Lassen Sie den Gurtwickler zuerst in die beide Fahrtrichtungen betriebsbereit. Gegenrichtung fahren und entfernen Sie ein eventuell vorhandenes Hindernis. -
Seite 14: Verhalten Bei Netzausfall
5.2 Verhalten bei Netzausfall Datenerhalt nach einem Netzausfall Nach einem Netzausfall blinkt die Uhrzeit in der Anzeige und der Installationsassistent ist aktiv. Alle Einstellungen werden dauerhaft gespeichert. Die eingestellten Schaltzeiten bleiben auch nach einem längeren Netzausfall erhalten. Uhrzeit und Datum nach einem Netzausfall Datum und Uhrzeit werden bei einem Netzausfall ange- halten und müssen danach mit dem Installationsassis- tenten korrigiert werden, s. -
Seite 15: Technische Daten
2 bis 50 Lux automatik Mechanische Leistung Netzanschlusskabel: 2 x 0,75 mm (H03VVH2-F) Nenndrehmoment: Zulässige Umgebungs- 0 °C bis +40°C - superrollo GW250 10 Nm temperatur: - superrollo GW255 14 Nm Schalldruckpegel (LpA): ≤ 70 dB(A) Maximale Drehzahl: - superrollo GW250... -
Seite 16: Abmessungen
6.1 Abmessungen 1 3 9 1 9 6 Alle Maßangaben in mm Alle Maßangaben in mm superrollo GW250 superrollo GW255 Artikel-Nr.: SR10250 Artikel-Nr.: SR10255... -
Seite 17: Zulässige Rollladen-Gurtbänder
Die Angaben sind Richtwerte und gelten für eine ideale Einbausituation. Die Verwendung zu langer Gurtbänder kann zur Be- schädigung des superrollo GW250 / GW255 führen. Auf Grund von bauseitigen Gegebenheiten können die Werte abweichen. Verwenden Sie nur Gurtbänder in den zulässigen Längen. -
Seite 18: Sicherheitshinweise
◆ Führen Sie alle Reinigungsarbeiten am Rollladen im Geräte. spannungslosen Zustand aus. ◆ Prüfen Sie den superrollo GW250 / GW255 und das beiliegende Netzkabel auf Unversehrtheit. ◆ Wenden Sie sich bitte an unseren Kundendienst Die Netzsteckdose und der Netzstecker müssen im- (s. -
Seite 19: Bestimmungsgemäße Verwendung
Stunde wieder hergestellt. 0,4 m, kleiner als 0,15 m/s sein muss. 7.1 Bestimmungsgemäße Verwendung Verwenden Sie nur Original-Ersatzteile Verwenden Sie den superrollo GW250 / GW255 nur zum Heben und Senken von glatten Rollläden mit zulässigem des Herstellers. Gurtband. ◆ Sie vermeiden so Fehlfunktionen bzw. Schäden am superrollo GW250 / GW255. -
Seite 20: Nicht Bestimmungsgemäße Verwendung
Einsatzbedingungen ◆ Bei Verwendung des beiliegenden Anschlusskabels mit Eurostecker muss bauseitig eine frei zugängliche ◆ Betreiben Sie den superrollo GW250 / GW255 nur in 230 V / 50 Hz Netzsteckdose vorhanden sein. trockenen Räumen. ◆ Der Rollladen muss sich leichtgängig heben und ◆... -
Seite 21: Sicherheitshinweise Zur Montage
8. Sicherheitshinweise zur Montage Eine schlechte Gurtbandführung kann das Gurtband Bei falscher Montage können Sachschäden zerstören und den superrollo GW250 / GW255 unnö- entstehen. tig belasten. ◆ Während des Betriebes sind starke Kräfte wirk- ◆ Montieren Sie den Gurtwickler so, dass das Gurtband sam, die eine sichere Montage auf einem festen möglichst senkrecht in das Gerät einläuft, Sie ver-... -
Seite 22: Montagevorbereitungen
8.2 Montagevorbereitungen Maß nehmen. Prüfen Sie ob der Gurtkasten ausreichend Platz für den superrollo GW250 / GW255 bietet. Den alten Gurtwickler ausbauen, falls Sie eine beste- hende Rollladenanlage umrüsten. Lassen Sie dazu den Rollladen ganz herunter, bis die Lamellen vollständig geschlossen sind. - Seite 23 8.2. Montagevorbereitungen Das Gurtband vorbereiten. Schneiden Sie das Gurtband ca. 20 cm unterhalb des Gurtkastens ab. 3.2. Schlagen Sie das Ende des Gurtbandes ca. 2 cm um und schneiden Sie in die Mitte einen kurzen Schlitz. So können Sie später das Band auf dem Wickelrad einhaken. Empfehlung Das Gurtband muss möglichst gerade und leicht lau- fen.
-
Seite 24: Sicherheitshinweise Zum Elektrischen Anschluss
◆ Trennen Sie die Zuleitung allpolig vom Netz und sichern Sie sie gegen Wiedereinschalten. ◆ Prüfen Sie die Anlage auf Spannungsfreiheit. 9.1 Das Anschlusskabel am superrollo GW250 / GW255 anschließen Schließen Sie das beiliegende Anschlusskabel an die Anschlussklemmen des superrollo GW250 / GW255 an. - Seite 25 9.1 Das Anschlusskabel am superrollo GW250 / GW255 anschließen WARNUNG! Ein beschädigtes Anschlusskabel kann einen Kurz- schluss verursachen. ◆ Achten Sie auf eine sichere Verlegung des Anschluss- kabels. ◆ Das Anschlusskabel darf beim Anschrauben des superrollo GW250 / GW255 nicht gequetscht und beschädigt werden.
-
Seite 26: Das Gurtband Einführen Und Befestigen
10. Das Gurtband einführen und befestigen Stecken Sie den Netzstecker in die Steckdose. VORSICHT! Es besteht Verletzungsgefahr durch das Wickelrad. Fassen Sie nicht bei laufendem Motor in das Wickelrad- fach. Drücken Sie die Auf-Taste solange, bis der Be- festigungshaken im Wickelradfach gut erreich- Wickelradfach bar ist. - Seite 27 10. Das Gurtband einführen und befestigen Führen Sie anschließend das Gurtband von oben in Gurtbandverlauf den superrollo GW250 / GW255 ein. im Gerät Führen Sie das Gurtband wie in der Schnittdarstellung gezeigt durch das Gerät und schieben Sie es von oben über den Befestigungshaken.
-
Seite 28: Den Superrollo Gw250 / Gw255 Einbauen
Bauen Sie den superrollo GW250 / GW255 möglichst gerade ein, damit sich das Gurtband korrekt aufwickeln kann. Achten Sie darauf, dass der superrollo GW250 / GW255 frei im Gurtkasten sitzt und nicht am Mauerwerk anliegt, es kann sonst zu Geräuschbildung kommen. - Seite 29 11. Den superrollo GW250 / GW255 einbauen Den Lichtsensor montieren (nicht im Lieferumfang, s. Seite 58, Zubehör). ◆ Stecken Sie die den Stecker des Lichtsensors in die vorgesehene Anschlussbuchse an der Unterseite des superrollo GW250 / GW255. ◆ Befestigen Sie anschließend den Lichtsensor mit dem Saugnapf an der Fensterscheibe.
-
Seite 30: Einführung Zum Öffnen Und Einstellen Der Funktionen
12. Einführung zum Öffnen und Einstellen der Funktionen Öffnen Sie das Hauptmenü. Nehmen Sie die gewünschte Einstell- ung vor (z.B. On). Durch Drücken der Menü-Taste in der Nor- malanzeige, öffnet sich das Hauptmenü. Durch Bestätigen der Einstellung gelan- Wählen Sie das gewünschte Menü aus. gen Sie zurück zum Hauptmenü. -
Seite 31: Erstinbetriebnahme Mit Dem Installationsassistenten
Solange der Installationsassistent noch nicht beendet matikfunktionen gesperrt. ist, kann er durch Drücken der Menü-Taste wieder neu gestartet werden. Betriebsbereitschaft Der superrollo GW250 / GW255 ist nach dem Beenden des Installationsassistenten betriebsbereit. Im Hauptmenü können Sie jederzeit Ihre Einstellungen verändern oder weitere Einstellungen vornehmen. - Seite 32 13. Erstinbetriebnahme mit dem Installationsassistenten Nach dem Einstecken der Netzsteckers Stellen Sie das aktuelle Datum (Tag. erscheint der Installationsassistent. Monat) ein und bestätigen Sie jede Einstellung. Alle Symbole und Ziffern in der Anzeige blinken. Stellen Sie das aktuelle Jahr ein und Aktivieren Sie die Uhrzeiteinstellung.
- Seite 33 ACHTUNG! Die falsche Einstellung des oberen Endpunktes kann zur Überlastung bzw. zur Zerstörung des superrollo GW250 / GW255 bzw. des Antriebs führen. ◆ Stellen Sie den oberen Endpunkt nicht ganz bis zum Die Auf -Taste drücken und gedrückt Anschlag ein.
-
Seite 34: Die Ab -Taste Drücken Und Gedrückt
13. Erstinbetriebnahme mit dem Installationsassistenten Stellen Sie den unteren Endpunkt ein. Nach der letzten Einstellung erscheint die Normalanzeige. Die Ab -Taste drücken und gedrückt Der superrollo GW250 / GW255 ist jetzt halten. betriebsbereit. Der Rollladen fährt herunter. 7.2. Die Ab-Taste loslassen, sobald der Roll- laden die gewünschte Position für den... -
Seite 35: Manuelle Bedienung
14. Manuelle Bedienung Die Bedienung von Hand ist in jeder Betriebsart möglich und hat Vorrang vor den programmierten Automatik- funktionen. Den Rollladen öffnen. Der Rollladen fährt nach einem kurzen Tastendruck bis zum oberen Endpunkt. Den Rollladen zwischenzeitlich oder stoppen. Den Rollladen schließen. Bedientasten Der Rollladen fährt nach einem kurzen Tastendruck bis zum unteren Endpunkt. -
Seite 36: Beschreibung Der Funktionen Und Einstellungen Im Hauptmenü
Pos. Symbol Beschreibung Automatikbetrieb Schaltzeiten (Öffnungs- /Schließzeit) Abenddämmerungsautomatik (mit Lichtsensor) Im Hauptmenü können Sie alle Funktionen des superrollo GW250 / GW255 aufrufen Sonnenautomatik (mit Lichtsensor) und einstellen. Endpunkteinstellung Im Hauptmenü ist keine manu- elle Bedienung möglich. Uhrzeit und Datum ◆ Während der Einstellungen werden keine automatischen Schaltbefehle ausgeführt. -
Seite 37: Den Automatikbetrieb Ein-/Ausschalten
15.1 Den Automatikbetrieb ein-/ausschalten Automatikbetrieb ein [ On ] Öffnen Sie das Hauptmenü. ◆ Alle zuvor eingestellten Automatikfunktionen sind Wählen Sie den Automatikbetrieb aus aktiv. und öffnen Sie das Menü. ◆ Auch im Automatikbetrieb ist eine manuelle Bedienung möglich. Automatikbetrieb aus [ OFF ] ◆... -
Seite 38: Schaltzeiten (Öffnungs- Und Schließzeiten) Einstellen
Deaktivieren der Schaltzeiten [ OFF ] Zeit automatisch öffnet oder schließt, können Sie am Jede Schaltzeit lässt sich einzeln deaktivieren. superrollo GW250 / GW255 vier verschiedene Öffnungs- und Schließzeiten einstellen. Beim Einstellen der Stunden erscheint zwischen 23:00 Uhr und 0:00 Uhr der Wert OFF in der Anzeige. - Seite 39 15.2. Schaltzeiten (Öffnungs- und Schließzeiten) einstellen Eine Öffnungszeit [ ▲ ] für Montag bis Freitag Eine Öffnungszeit [ ▲ ] und eine Schließzeit [ t ] einstellen: Samstag und Sonntag einstellen: Stellen Sie die gewünschte Öffnungszeit Stellen Sie die gewünschten Schaltzeiten (Stunden : Minuten) ein und bestätigen wie in Pkt.
-
Seite 40: Die Abenddämmerungsautomatik Einstellen
15.3 Die Abenddämmerungsautomatik einstellen Die Abenddämmerungsautomatik bewirkt ein automa- Öffnen Sie das Hauptmenü. tisches Schließen des Rollladens bis zum unteren End- Wählen Sie die Abenddämmerungsauto- punkt. matik aus und öffnen Sie das Menü. Abenddämmerungsautomatik mit angeschlossenem Lichtsensor Bei Eintritt der Dämmerung senkt sich der Rollladen nach ca. - Seite 41 15.3. Die Abenddämmerungsautomatik einstellen Den Dämmerungsgrenzwert einstellen: Stellen Sie den gewünschten Grenzwert ein. IST-Wert Aktuell gemessene Helligkeit (z. B. 10). „- -“ = zu hell SOLL-Wert Einstellbarer Grenzwert 01 = sehr dunkel, ca. 2 Lux 15 = weniger dunkel, ca. 50 Lux Wird der Grenzwert durch die Dämmerung unterschritten, schließt sich der Rollladen.
-
Seite 42: Die Sonnenautomatik Einstellen
Lichtsensor, die helligkeitsabhängige Steuerung Ihres Rollladens. Dazu wird der Lichtsensor mit einem Saugnapf an der Fensterscheibe befestigt und über einen Stecker mit dem superrollo GW250 / GW255 verbunden. Funktion der Sonnenautomatik Automatisches Ab- und Auffahren nach Überschreiten eines eingestellten Grenzwertes. Die Endstellung des... - Seite 43 15.4. Die Sonnenautomatik einstellen Automatischer Tieflauf Erkennt der Lichtsensor 10 Minuten lang ununterbro- 10 Min. chen Sonne, senkt sich der Rollladen, bis sein Schatten Sonne den Lichtsensor bedeckt. Automatisches Freiziehen Nach ca. 20 Minuten fährt der Rollladen automatisch Nach ein Stück hoch, um den Sensor freizugeben. Bei weite- 20 Min.
- Seite 44 15.4. Die Sonnenautomatik einstellen Den Sonnengrenzwert einstellen: Öffnen Sie das Hauptmenü. Stellen Sie den gewünschten Grenzwert Wählen Sie die Sonnenautomatik aus ein. und öffnen Sie das Menü. IST-Wert Aktuell gemessene Helligkeit (z. B. 37). „- -“ = zu dunkel Schalten Sie die Sonnenautomatik ein und bestätigen Sie dies.
-
Seite 45: Endpunkte Einstellen
15.5 Endpunkte einstellen Einstellreihenfolge Fahren Sie den Rollladen zuerst in oder die Mittelstellung. Den oberen Endpunkt einstellen, s. Seite 33. Den unteren Endpunkt einstellen, s. Seite 34. Öffnen Sie das Hauptmenü. Wählen Sie die Endpunkte aus und öffnen Sie das Menü. -
Seite 46: Uhrzeit Und Datum Einstellen
15.6 Uhrzeit und Datum einstellen Das Jahr einstellen, Öffnen Sie das Hauptmenü. s. Seite 32. Wählen Sie Uhrzeit und Datum aus und öffnen Sie das Menü. Einstellreihenfolge Die Uhrzeit (Stunden : Minuten) einstellen, s. Seite 32. Das Datum (Tag. Monat) einstellen, s. -
Seite 47: Alle Einstellungen Löschen, Softwarereset
16. Alle Einstellungen löschen, Softwarereset Bei Bedarf können Sie alle Einstellungen löschen und den Danach wird die Softwareversion des superrollo Auslieferungszustand des superrollo GW250 / GW255 GW250 / GW255 angezeigt. wieder herstellen. Beispiel Entfernen Sie die Abdeckblende von den unteren Montageschrauben und Einstelltasten. -
Seite 48: Den Superrollo Gw250 / Gw255 Ausbauen (Z. B. Bei Umzug)
17. Den superrollo GW250 / GW255 ausbauen (z. B. bei Umzug) Entfernen Sie die Abdeckblende von den unteren Montageschrauben und Einstelltasten. Alle Einstellungen löschen. Die Tasten gleichzeitig 4 Sekunden lang drücken. Den Rollladen vollständig schließen. Die Ab-Taste weiter drücken und halten. - Seite 49 17. Den superrollo GW250 / GW255 ausbauen (z. B. bei Umzug) Entfernen Sie die Wickelradfachabdeckung. Kontrollieren Sie die Position des Befestigungshakens. Fahren Sie wenn nötig, den Befestigungshaken in eine leicht zugängliche Position. VORSICHT! Es besteht Verletzungsgefahr durch das Wickelrad. ◆ Fassen Sie nicht bei laufendem Motor in das Wickelradfach.
-
Seite 50: Das Gurtband Bei Geräteausfall Entfernen
18. Das Gurtband bei Geräteausfall entfernen Sollte der superrollo GW250 / GW255 einmal ausfallen Entriegeln Sie das Getriebe mit Hilfe der beiliegenden und der Motor nicht mehr laufen, können Sie mit Hilfe der Entriegelungsklammer. Beim Drücken müssen Sie einen Getriebeentriegelung das Gurtband vollständig aus dem kleinen Widerstand überwinden. - Seite 51 Sie anschließend das Gurtband soweit wie möglich Aufbe- aus dem superrollo GW250 / GW255 heraus. wahrungsfach Lösen Sie das Gurtband vom Befestigungshaken und ziehen Sie es vollständig aus dem superrollo GW250 / GW255. Stecken Sie die Entriegelungsklammer wieder zurück Getriebe- in das Aufbewahrungsfach.
-
Seite 52: Was Tun, Wenn
In diesen Fällen müssen Sie die Endpunkte mit Hilfe des Installationsassistenten einstellen, s. Seite 31..der superrollo GW250 / GW255 falsch herum läuft? Möglicherweise ist das Gurtband falsch herum auf das Wickelrad aufgelegt, s. Seite 26..der Rollladen im Hochlauf plötzlich stehen a) Der Antrieb ist möglicherweise blockiert, z. - Seite 53 Der Motor ist zu heiß, nach ca. 1 Stunde ist der Gurtwickler wieder voll betriebsbereit..der superrollo GW250 / GW255 manuell oder auto- Der superrollo GW250 / GW255 ist nicht mehr betriebsbereit. Führen matisch nicht mehr ordnungsgemäß reagiert? Sie einen Software-Rest gemäß Seite 47 durch und testen Sie den...
-
Seite 54: Hinweise Zur Wartung Und Pflege
20. Hinweise zur Wartung und Pflege Wartung Pflege Sie können den superrollo GW250 / GW255 mit einem VORSICHT! angefeuchteten Tuch reinigen. Verwenden Sie bitte keine aggressiven oder scheuernden Reinigungsmittel. Eine mangelhafte Wartung kann zur Gefährdung von Personen durch Beschädigung Ihres superrollo GW250 / GW255 und der Rollladenanlage führen. -
Seite 55: Zugkraftdiagramm
21. Zugkraftdiagramm Zuggewicht [Kg] Gurtbanddicke 1,0 mm Gurtbanddicke 1,3 mm Gurtbanddicke 1,5 mm Gurtbandlänge [ m ] für superrollo GW250 Gurtbandlänge [ m ] für superrollo GW255... -
Seite 56: Werkseinstellungen
22. Werkseinstellungen Pos. Beschreibung Status / Einstellungen Automatikbetrieb Schaltzeiten (Öffnungs- /Schließzeit) Öffnungszeit (Montag bis Freitag) 7:00 Uhr Schließzeit (Montag bis Freitag) 20:00 Uhr Öffnungszeit (Samstag und Sonntag) 8:00 Uhr Schließzeit (Samstag und Sonntag) 22:00 Uhr Abenddämmerungsautomatik OFF (Aus) Abenddämmerungsgrenzwert Sonnenautomatik OFF (Aus) Sonnengrenzwert Uhrzeit / Datum... -
Seite 57: Ce-Zeichen Und Eg Konformität
23. CE-Zeichen und EG Konformität Die Konformität wurde nachgewiesen, die entsprechen- Der elektrischen Rollladen-Gurtwickler superrollo GW250 / GW255 (Art.-Nr.: SR10250 / SR10255) erfüllt die den Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Anforderungen der geltenden europäischen und nati- onalen Richtlinien:... -
Seite 58: Zubehör
24. Zubehör Sonnen-/Dämmerungssensor ZB30 Art.-Nr. SR70030 Sie können den superrollo GW250 / GW255 zusätzlich mit einem Sonnen-/Dämmerungssensor ausrüsten. -
Seite 59: Garantiebedingungen
25. Garantiebedingungen Die superrollo Hausautomatisierung GmbH gibt eine Voraussetzung für die Garantie ist, dass das Neugerät 24-monatige Garantie für Neugeräte, die entsprechend bei einem unserer zugelassenen Fachhändler erworben der Einbauanleitung montiert wurden. Von der Garantie wurde. Dies ist durch Vorlage einer Rechnungskopie abgedeckt sind alle Konstruktionsfehler, Materialfehler nachzuweisen. - Seite 60 Hausautomatisierung GmbH Gewerbepark 1 01156 Dresden (Deutschland) www.superrollo-online.de * 30 Sekunden kostenlos, danach 14 ct/Minute aus dem Service Hotline: 01807 001-655* dt. Festnetz bzw. max. 42 ct/Minute aus dem dt. Mobilfunknetz.
