- Seite 1 Elektrischer Rollladen-Gurtwickler superrollo GW180 / GW185 Betriebs- und Montageanleitung ................1 Artikel-Nr. : superrollo GW180 SR10180 superrollo GW185 * SR10185 Minigurtband BA10180-1 (08.15)
-
Seite 2: Sehr Geehrte Kunden
Sehr geehrte Kunden ..mit dem Kauf des Rollladen-Gurtwicklers superrollo GW180 / GW185 haben Sie sich für ein Qualitätsprodukt aus dem Hause superrollo entschieden. Wir danken Ihnen für Ihr Vertrauen. -
Seite 3: Inhaltsverzeichnis
7.1 Bestimmungsgemäße Verwendung .........17 7.2 Nicht bestimmungsgemäße Verwendung .....17 Sicherheitshinweise zur Montage ......18 Sie benötigen folgendes Werkzeug ......18 Montagevorbereitungen ..........19 10. Die Wandhalterung montieren ........21 11. Das Gurtband einführen und befestigen ....23 12. Den superrollo GW180 / GW185 montieren ..25... -
Seite 4: Diese Anleitung
◆ Bitte lesen Sie diese Anleitung vollständig durch und ◆ Fügen Sie diese Anleitung bei Weitergabe des super- beachten Sie alle Sicherheitshinweise, bevor Sie mit rollo GW180 / GW185 an Dritte bei. den Arbeiten beginnen. ◆ Bei Schäden, die durch Nichtbeachtung dieser ◆... -
Seite 5: Gefahrenstufen Und Signalwörter
2.1 Gefahrenstufen und Signalwörter VORSICHT! GEFAHR! Diese Gefährdung kann zu geringfügigen bis mittel- Diese Gefährdung wird zu schweren Verletzungen oder schweren Verletzungen führen, sofern sie nicht vermie- zum Tode führen, sofern sie nicht vermieden wird. den wird. WARNUNG! Diese Gefährdung kann zu schweren Verletzungen oder ACHTUNG! zum Tod führen, sofern sie nicht vermieden wird. -
Seite 6: Fachbegriffe - Begriffserklärung
Gebäude befestigte Abschlüsse außen erfüllen müssen. Sie behandelt auch signifikante Laufzeitbegrenzung - Kurzzeitbetrieb (KB) Gefährdungen für Konstruktion, Transport, Einbau, ◆ Der superrollo GW180 / GW185 ist nicht für den Betrieb und Wartung der Abschlüsse. Dauerbetrieb ausgelegt. Der Kurzzeitbetrieb defi- Behang niert die maximal zulässige Laufzeit, s. -
Seite 7: Lieferumfang
3. Lieferumfang Lieferumfang 1 x superrollo GW180 / GW185 1 x Wandhalterung 2 x Montageschrauben (4 x 40 mm) 2 x Montageschrauben (4,2 x 19 mm) 2 x Dübel (S6 x 30 mm) 1 x Entriegelungsklammer 1 x Anschlusskabel mit Eurostecker... -
Seite 8: Gesamtansicht Superrollo Gw180 / Gw185

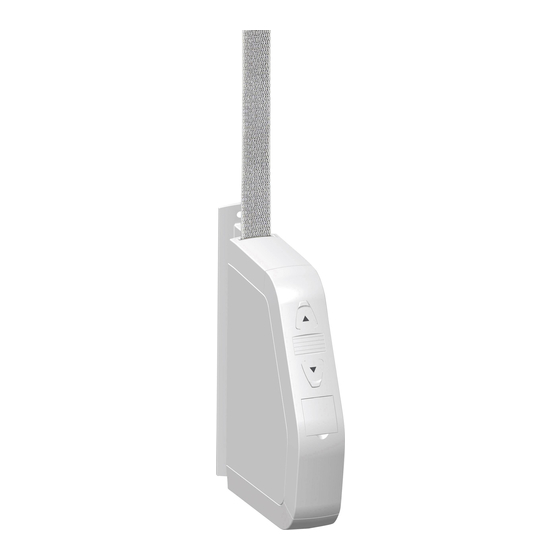

4. Gesamtansicht superrollo GW180 / GW185 Wand- Montagelager halterung Gurteinlass Wickelradfach- abdeckung Befestigungs- haken Wickelrad Entriegelungs- klammer Bedientasten Montagesicherung Kontrollleuchte Getriebe- entriegelung Typenschild Netzanschluss Abdeckblende Montagelager Einstelltasten... -
Seite 9: Bedientasten Und Kontrollleuchte
4.1 Bedientasten und Kontrollleuchte Pos. Symbol Beschreibung Auf-/Stopp-Taste Der Rollladen fährt in Aufrichtung. Ab-/Stopp-Taste Der Rollladen fährt in Abrichtung. Kontrollleuchte - Statusanzeige kurzes Rückmeldung beim Drücken Aufblitzen der Uhr-Taste oder der SO/WI- Taste. konstantes Statusanzeige für die jeweilige Leuchten Funktion (10 Sekunden). kurzes ◆... -
Seite 10: Funktionsbeschreibung
5. Funktionsbeschreibung Der superrollo GW180 / GW185 ist ein elektrischer Roll- Funktionsmerkmale und Steuerungsmöglichkeiten: laden-Gurtwickler für den Innenbereich. Die Montage erfolgt als Aufputzgerät. Die Stromversorgung erfolgt ◆ Manuelle Bedienung über das beiliegende Anschlusskabel mit Netzstecker ◆ Automatikbetrieb, je eine Schaltzeit für und Kleingerätestecker. -
Seite 11: Beschreibung Der Sicherheitsfunktionen
Nach der Abschaltung ist ein direkter Be- ◆ Beseitigen Sie zuerst die Überlastungsursache. trieb in die gleiche Fahrtrichtung nicht möglich. ◆ Danach ist der superrollo GW180 / GW185 wieder in beide Fahrtrichtungen betriebsbereit. ◆ Lassen Sie den Gurtwickler zuerst in die Gegenrichtung fahren und entfernen Sie ein eventuell vorhandenes Hindernis. -
Seite 12: Technische Daten
6. Technische Daten Verhalten bei Netzausfall Spannungsversorgung Nach einem Netzausfall blinkt die Kontrollleuchte. Versorgungsspannung: 230 V ~ / 50 Hz Nach dem Drücken der Auf ( ▲ )- oder Ab ( t )-Taste Nennleistung: 70 W wird das Blinken ausgeschaltet. Leistungsaufnahme: Stand-by: <... -
Seite 13: Abmessungen
6.1 Abmessungen superrollo GW180 / GW185 Artikel-Nr.: SR10180 / SR10185 OBEN Alle Maßangaben in mm... -
Seite 14: Zulässige Rollladen-Gurtbänder
Die Angaben sind Richtwerte und gelten für eine ideale Einbausituation. Die Verwendung zu langer Gurtbänder kann zur Be- schädigung des superrollo GW180 / GW185 führen. Auf Grund von bauseitigen Gegebenheiten können die Werte abweichen. Verwenden Sie nur Gurtbänder in den zulässigen Längen. -
Seite 15: Sicherheitshinweise
Betrieb den Rollladen und halten Sie Geräte. Personen fern, die durch plötzliches Nachrutschen ◆ Prüfen Sie den superrollo GW180 / GW185 und das des Rollladens zu Schaden kommen können. beiliegende Netzkabel auf Unversehrtheit. ◆ Führen Sie alle Reinigungsarbeiten am Rollladen im ◆... - Seite 16 ◆ Die maximal zulässige Laufzeit für eine Fahrt darf im Betrieb nicht überschritten werden. Der ◆ In ausgerollter Stellung muss bei einer Kraft von superrollo GW180 / GW185 verfügt dazu über eine 150 N in Aufwärtsrichtung an der Unterkante die Laufzeitbegrenzung (KB) von vier Minuten.
-
Seite 17: Bestimmungsgemäße Verwendung
7.1 Bestimmungsgemäße Verwendung Einsatzbedingungen Verwenden Sie den superrollo GW180 / GW185 nur zum Heben und Senken von glatten Rollläden mit zulässigem ◆ Betreiben Sie den superrollo GW180 / GW185 nur in Gurtband. trockenen Räumen. Mechanische Verriegelungen jeder Art sind ◆ Am Einbauort muss bauseitig eine frei zugängliche für den automatisierten Betrieb mit diesem... -
Seite 18: Sicherheitshinweise Zur Montage
8. Sicherheitshinweise zur Montage Eine schlechte Gurtbandführung kann das Gurtband Bei falscher Montage können Sachschäden zerstören und den superrollo GW180 / GW185 unnö- entstehen. tig belasten. ◆ Während des Betriebes sind starke Kräfte wirksam, ◆ Montieren Sie den Gurtwickler so, dass das Gurtband die eine sichere Montage auf einem festen Unter- möglichst senkrecht in das Gerät einläuft, Sie ver-... -
Seite 19: Montagevorbereitungen
9. Montagevorbereitungen Maß nehmen. Prüfen Sie ob ausreichend Platz für den superrollo GW180 / GW185 vorhanden ist. Bauen Sie den alten Gurtwickler aus, falls Sie eine bestehende Rollladenanlage umrüsten. Lassen Sie dazu den Rollladen ganz herunter, bis die Lamellen vollständig geschlossen sind. - Seite 20 9. Montagevorbereitungen Das Gurtband vorbereiten. Schneiden Sie das Gurtband ca. 20 cm unterhalb der Montageposition ab. 3.2. Schlagen Sie das Ende des Gurtbandes ca. 2 cm um und schneiden Sie in die Mitte einen kurzen Schlitz. So können Sie später das Band auf dem Wickelrad einhaken. Empfehlung Das Gurtband muss möglichst gerade und leicht lau- fen.
-
Seite 21: Die Wandhalterung Montieren
10. Die Wandhalterung montieren Hinweis zur Montage auf Fensterrahmen etc. Neue Montagelöcher anzeichnen. Halten Sie die Wandhalterung Schwache Fensterrahmen können ausbrechen. an die gewünschte Einbau- ◆ Prüfen Sie bei Montage auf Fensterrahmen deren position und zeichnen Sie Aufbau und Belastbarkeit. Gerade bei Montage auf die beiden Montagelöcher Kunststoffkonstruktionen müssen die Befestigungs- neu an, falls Sie neue Mon-... - Seite 22 10. Die Wandhalterung montieren Der Schriftzug "OBEN" auf der Wandhalte- rung markiert die richtige Montageposition. Schrauben Sie den Wandhalterung seitenrichtig (OBEN) mit den beiliegenden Schrauben fest. Verwenden Sie, je nach Montageuntergrund, den richtigen Schraubentyp, siehe Liefer- umfang auf Seite 7. ◆...
-
Seite 23: Das Gurtband Einführen Und Befestigen
11. Das Gurtband einführen und befestigen Stecken Sie zuerst den Kleingerätestecker in den Netz- anschluss des superrollo GW180 / GW185 und anschlie- ßend den Netzstecker in die Steckdose. VORSICHT! Es besteht Verletzungsgefahr durch das Wickelrad. Fassen Sie nicht bei laufendem Motor in das Wickelrad- fach. - Seite 24 11. Das Gurtband einführen und befestigen Führen Sie anschließend das Gurtband von oben in den superrollo GW180 / GW185 ein. Führen Sie das Gurtband wie in der Schnittdarstellung gezeigt durch das Gerät und schieben Sie es von unten über den Befestigungshaken.
-
Seite 25: Den Superrollo Gw180 / Gw185 Montieren
12. Den superrollo GW180 / GW185 montieren Schieben Sie den superrollo GW180 / GW185 von unten auf die Wandhalterung bis er einrastet. Der superrollo GW180 / GW185 kann sonst wieder herunterfallen. WARNUNG! Ein beschädigtes Anschlusskabel kann einen Kurz- schluss verursachen. -
Seite 26: Endpunkte Einstellen
13. Endpunkte einstellen Wichtige Hinweise zur Einstellung der Endpunkte Ohne Endpunkteinstellung läuft der superrollo GW180 / GW185 nur solange, wie eine der Damit der Rollladen oben und unten an der von Ihnen beiden Bedientasten gedrückt wird. gewünschten Stelle stehenbleibt, müssen die End- punkte eingestellt werden. - Seite 27 13. Endpunkte einstellen Den unteren Endpunkt einstellen Die Tasten gleichzeitig drücken und Achten Sei beim Einstellen des unteren End- festhalten. punktes darauf, dass das Gurtband beim Er- reichen des Endpunktes nicht zu schlaff wird. Der Rollladen fährt herunter. Die Tasten loslassen, sobald der Rollladen die gewünschte Position für den unteren Endpunkt erreicht hat.
-
Seite 28: Manuelle Bedienung
14. Manuelle Bedienung Die Bedienung von Hand ist in jeder Betriebsart möglich und hat Vorrang vor den programmierten Automatik- funktionen. Den Rollladen öffnen. Der Rollladen fährt nach einem kurzen Tastendruck bis zum oberen Endpunkt. Den Rollladen zwischenzeitlich oder stoppen. Den Rollladen schließen. Bedientasten Der Rollladen fährt nach einem kurzen Tastendruck bis zum unteren Endpunkt. -
Seite 29: Sommer-/Winterzeit Einstellen
15. Sommer-/Winterzeit einstellen Der superrollo GW180 / GW185 verfügt über eine Som- Ab Werk wird der superrollo GW180 / GW185 mer-/ Winterzeit Umschaltung. Damit können Sie die mit der Sommerzeit ausgeliefert. interne Uhr des Gurtwicklers auf die Sommer- oder Winterzeit einstellen. -
Seite 30: Zeitautomatik; Kurzbeschreibung
16. Zeitautomatik; Kurzbeschreibung Gleiche Schaltzeiten für alle Tage Nehmen Sie die Einstellung der Schaltzeiten Sie können am superrollo GW180 / GW185 je eine Öff- einmalig zu der Zeit vor, zu der sich Ihr Roll- nungs- und Schließzeit einstellen, die an allen Tagen laden öffnen oder schließen soll. -
Seite 31: Die Zeitautomatik Ein - /Ausschalten
16.1 Eine Öffnungs- und Schließzeit einstellen Eine Schließzeit ( t ) einstellen Die Tasten gleichzeitig kurz drücken. (z. B. um 20:30 Uhr abends) Die Kontrollleuchte blinkt und der Roll- laden fährt nach unten. Die Zeitautomatik ist jetzt eingeschaltet. Ihr Rollladen schließt sich jeden Abend automatisch um 20:30 Uhr. -
Seite 32: Alle Einstellungen Löschen, Softwarereset
17. Alle Einstellungen löschen, Softwarereset Bei Bedarf können Sie alle Einstellungen löschen Entfernen Sie die Abdeckblende von den Einstelltasten. und den Auslieferungszustand des superrollo GW180 / GW185 wieder herstellen. Die Tasten gleichzeitig 4 Sekunden lang drücken. Die Kontrollleuchte blinkt schnell. -
Seite 33: Den Superrollo Gw180 / Gw185 Ausbauen (Z. B. Bei Umzug)
18. Den superrollo GW180 / GW185 ausbauen (z. B. bei Umzug) Entfernen Sie die Abdeckblende von den Einstelltasten. Alle Einstellungen löschen. Die Tasten gleichzeitig 4 Sekunden lang drücken. Den Rollladen vollständig schließen. Die Ab-Taste weiter drücken und halten. Ziehen Sie dabei das Gurtband soweit wie möglich oben aus dem superrollo GW180 / GW185 heraus. - Seite 34 18. Den superrollo GW180 / GW185 ausbauen (z. B. bei Umzug) Entfernen Sie die Wickelradfachabdeckung und kontrol- lieren Sie die Position des Befestigungshakens. Fahren Sie wenn nötig, den Befestigungshaken in eine leicht zugängliche Position. Stecken Sie dazu noch einmal das Netzkabel in den superrollo GW180 / GW185 und in die Steckdose.
-
Seite 35: Das Gurtband Bei Geräteausfall Entfernen
GW180 / GW185. Ziehen Sie den Netzstecker aus der Steckdose. Drücken Sie die Montagesicherung auf der Rückseite ein und ziehen Sie den superrollo GW180 / GW185 von Drehen Sie die superrollo GW180 / der Wandhalterung nach unten ab. GW185 vollständig zur Seite. -
Seite 36: Was Tun, Wenn
... der superrollo GW180 / GW185 keine Überprüfen Sie die Stromversorgung inkl. Anschlusskabel und Funktion zeigt? Anschlussstecker..der superrollo GW180 / GW185 zur ein- a) Eventuell hat es einen Netzausfall gegeben, stellen Sie die gestellten Schaltzeit nicht reagiert? Schaltzeiten neu ein, s. Seite 30. - Seite 37 Der Motor ist zu heiß, nach ca. 1 Stunde ist der Gurtwickler wieder voll betriebsbereit..der superrollo GW180 / GW185 manuell Der superrollo GW180 / GW185 ist nicht mehr betriebsbereit. Führen oder automatisch nicht mehr ordnungsgemäß Sie einen Software-Reset gemäß Seite 32 durch und testen Sie den reagiert? superrollo GW180 / GW185 mit den Werkseinstellungen.
-
Seite 38: Hinweise Zur Wartung Und Pflege
21. Hinweise zur Wartung und Pflege Wartung Pflege Sie können den superrollo GW180 / GW185 mit einem VORSICHT! angefeuchteten Tuch reinigen. Verwenden Sie bitte keine aggressiven oder scheuernden Reinigungsmittel. Eine mangelhafte Wartung kann zur Gefährdung von Personen durch Beschädigung Ihres superrollo GW180 / GW185 und der Rollladenanlage führen. -
Seite 39: Zugkraftdiagramm
22. Zugkraftdiagramm Zuggewicht [Kg] Gurtbanddicke 1,0 mm Gurtbanddicke 1,3 mm Gurtbanddicke 1,5 mm Gurtbandlänge [m]... -
Seite 40: Ce-Zeichen Und Eg Konformität
23. CE-Zeichen und EG Konformität Der elektrischen Rollladen-Gurtwickler superrollo Die Konformität wurde nachgewiesen, die entsprechen- GW180 / GW185 (Art.-Nr.: SR10180 / SR10185) erfüllt den Erklärungen und Unterlagen sind beim Hersteller die Anforderungen der geltenden europäischen und hinterlegt. nationalen Richtlinien: superrollo Hausautomatisierung GmbH... -
Seite 41: Garantiebedingungen
24. Garantiebedingungen Die superrollo Hausautomatisierung GmbH gibt eine Voraussetzung für die Garantie ist, dass das Neugerät 24-monatige Garantie für Neugeräte, die entsprechend bei einem unserer zugelassenen Fachhändler erworben der Einbauanleitung montiert wurden. Von der Garantie wurde. Dies ist durch Vorlage einer Rechnungskopie abgedeckt sind alle Konstruktionsfehler, Materialfehler nachzuweisen. - Seite 42 Hausautomatisierung GmbH Gewerbepark 1 01156 Dresden (Deutschland) www.superrollo-online.de * 30 Sekunden kostenlos, danach 14 ct/Minute aus dem Service Hotline 01807 001-655* dt. Festnetz bzw. max. 42 ct/Minute aus dem dt. Mobilfunknetz.
- Seite 43 Diese Datei wird Ihnen bereitgestellt von: ATTAS GmbH, Boschstraße 25, 71336 Waiblingen Telefon: 07151 / 36 90 2 – 0 Fax: 07151 / 36 90 2 – 190 eMail: info@attas.de Website: www.attas.de...
