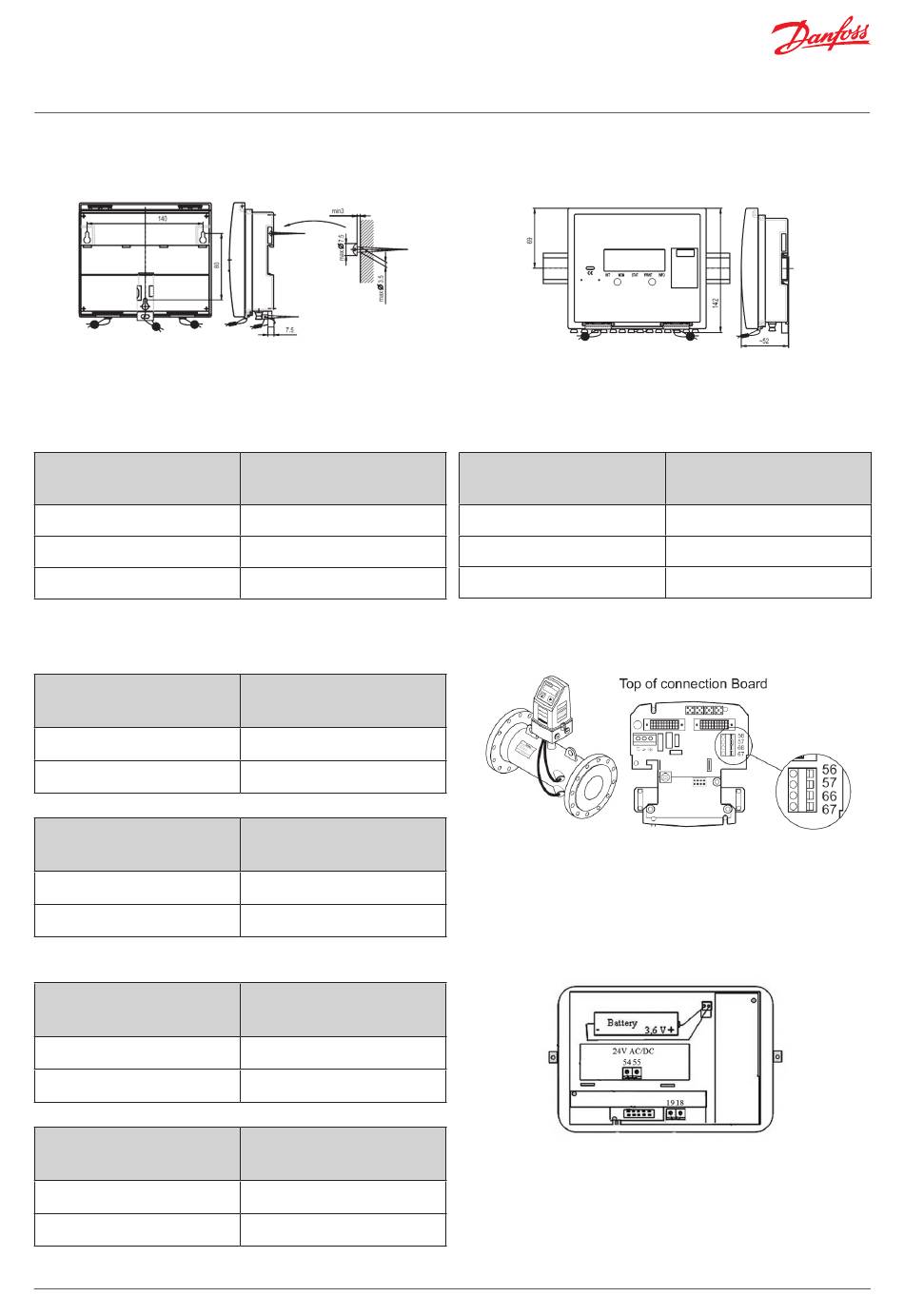

Installation & Bedienungsanleitung
1.4.
Montage und Abdichtung des Rechenwerks
An der Wand:
1.5.
Durchflussmesser- oder Durchflussfühleranschluss
Beim Anschluss des Durchflussmessers/-fühlers an das Energierechenwerk Infocal 9 ist es wichtig,
in Erfahrung zu bringen, in welcher Leitung (Vorlauf -q1 oder Rücklauf -q2) der jeweilige
Durchflussmesser/-fühler installiert wird:
Durchflussfühler
in Rücklaufleitung
Extern 3,6 V*
Durchflussimpuls
Erde
Verdrahtung zum Durchflussmesser SONO 3500 CT:
SONO 3500 CT
in Vorlaufleitung
56 (Durchflussimpuls)
57 (Erde)
SONO 3500 CT
in Rücklaufleitung
56 (Durchflussimpuls)
57 (Erde)
Verdrahtung zum Durchflussfühler SonoSensor 30:
SonoSensor 30
in Vorlaufleitung
18 (Durchflussimpuls)
19 (Erde)
SonoSensor 30
in Rücklaufleitung
18 (Durchflussimpuls)
19 (Erde)
VUIGN103
Infocal 9 Klemme
9 (+U)
52 (q2+)
11 (q2-)
Infocal 9 Klemme
10 (q1+)
11 (q1-)
Infocal 9 Klemme
52 (q2+)
11 (q2-)
Infocal 9 Klemme
10 (q1+)
11 (q1-)
Infocal 9 Klemme
52 (q2+)
11 (q2-)
Infocal 9
An standardmäßiger DIN-Schiene:
Durchflussfühler
in Vorlaufleitung
Extern 3,6 V*
Durchflussimpuls
Erde
*nur wenn der Durchflussmesser/-fühler eine externe
Versorgung erfordert.
© Danfoss | Energy Meters | 2017.08 | 5
