Installation & Bedienungsanleitung
1.3.
Installation der Temperaturfühler
Beim Umgang mit Temperaturfühlern sehr vorsichtig vorgehen! Die Fühlerkabel sind mit Farbschildern
gekennzeichnet:
• Rot (TH): Fühler in Vorlaufleitung
• Blau (TC): Fühler in Rücklaufleitung
Sicherstellen, dass die Fühler symmetrisch (beide direkt eingetaucht oder beide in einer Tauchhülse)
montiert werden. Die maximale Kabellänge beträgt 10 m. Die Anschlusskabel dürfen nicht gekürzt
oder verlängert werden. Die freien Temperaturfühler können in einem Kugelhahn oder Adapter bzw.
in einer auf Konformität geprüften Tauchhülse für den jeweiligen Fühler installiert werden. Sicherstellen,
dass die Temperaturfühler während des Betriebs durchgehend angeschlossen sind.
Zur Installation in einem Kugelhahn oder Adapter ist ein 4-teiliger Kupplungssatz in einem separaten Beutel
im Lieferumfang enthalten. Siehe Verfahren unter 1 ... 5 rechts. Mit dem mitgelieferten Montagestift einen
O-Ring in die Fühleröffnung legen.

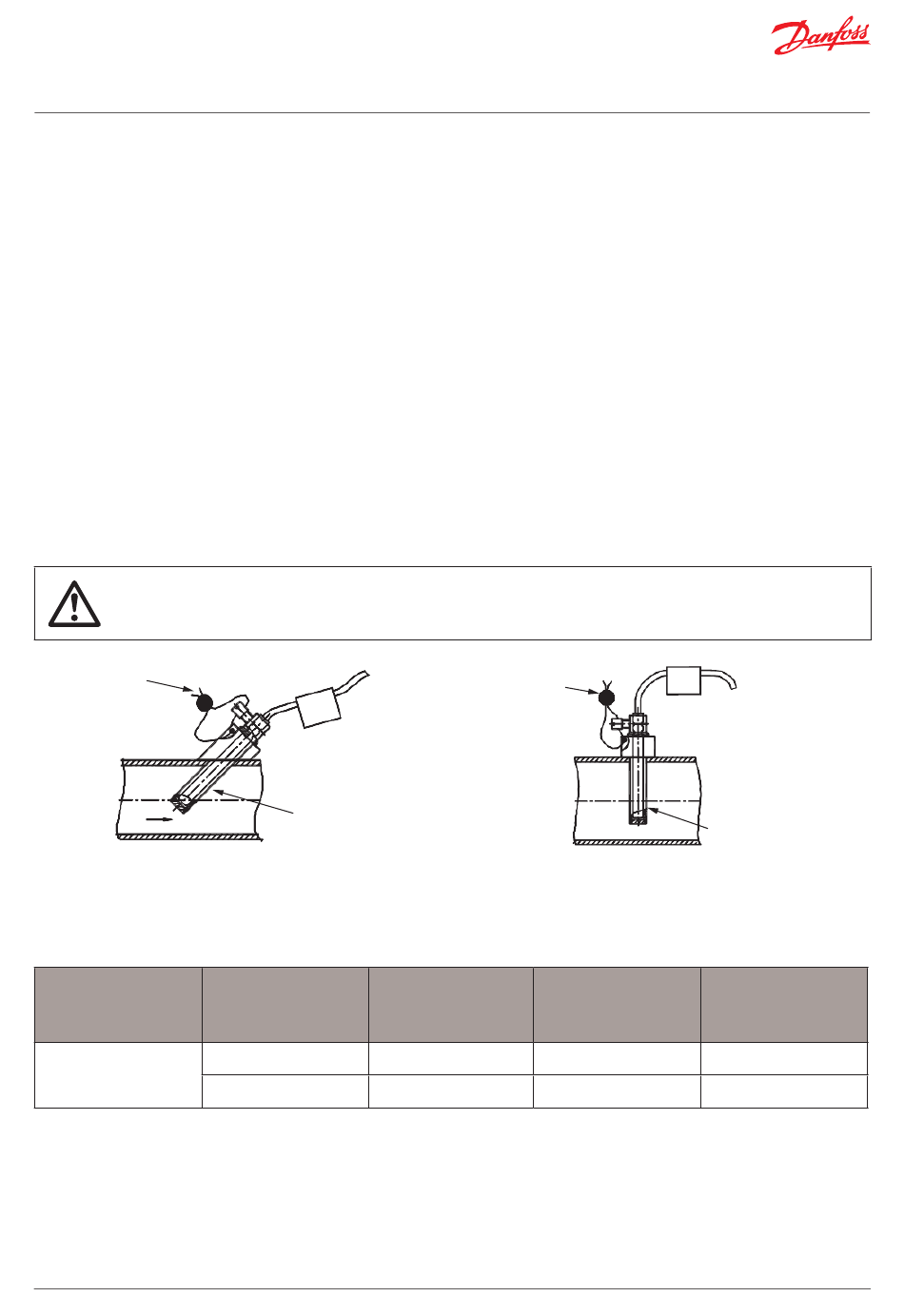

Falls der Fühler in einer Tauchhülse installiert wird, muss er bis zum Boden der Tauchhülse vorgeschoben
und dort befestigt werden. Tauchhülsen sind am besten in T-Stücken mit einem Winkel von 45° oder 90°
zu installieren. Die Spitze der Tauchhülse muss in die dem Durchfluss entgegengesetzte Richtung zeigen
und sich in der Mitte des Rohrs befinden. Temperaturfühler müssen nach der Installation in Tauchhülsen
versiegelt werden.
Jegliche Verstöße gegen diese Anleitung beim Betrieb führen zum sofortigen Erlöschen
der Werksgarantie und -validierung.
Plombierung
a) um 45° geneigt
Installationsempfehlungen für Tauchhülsen-Temperaturfühler mit dauerhaft angeschlossener Signalleitung
Temperaturfühlerkabel sollten gemäß der nachfolgenden Tabelle an Klemmen angeschlossen werden:
Rechenwerk-Art
Heiz- oder Heiz-/
Kühlkreisläufe
4 | © Danfoss | Energy Meters | 2017.08
Tauchhülse
Fühler-
kennzeichnung
Rot
Blau
Infocal 9
Plombierung
Verdrahtung
Verdrahtung
2-drahtiger
Fühler
T
(5–6)
T
Heiß
Heiß
T
(7–8)
T
Kalt
Tauchhülse
b) senkrecht
Installations-
4-drahtiger
Fühler
(1/5–6/2)
Vorlaufleitung
(3/7–8/4)
Rücklaufleitung
Kalt
position
VUIGN103
