3 장: 작동

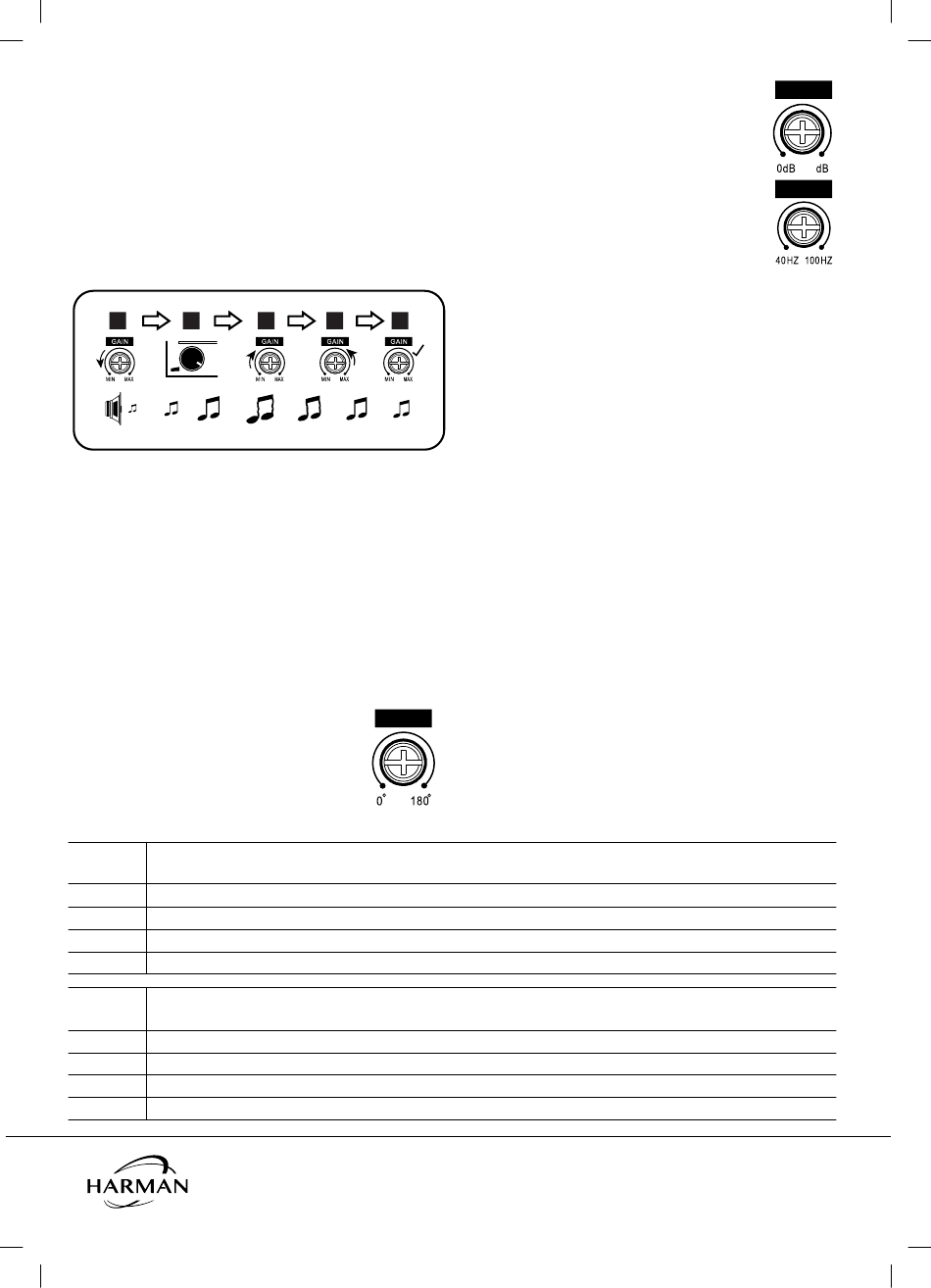

입력 레벨 설정:
앰프의 입력 감도(게인)와 소스 장치의 출력 레벨을 맞추려면 다음 절차를 따르는
것이 좋습니다.
A. 두 입력 레벨 제어 장치를 반시계 방향으로 MIN(최소)까지 돌립니다.
B. 소스 장치를 통해 동적 음악 트랙을 재생합니다. 소스 장치의 볼륨 제어 장치를 3/4
위치로 돌립니다.
C. 음악에서 왜곡이 들릴 때까지(소리가 더 이상 분명히 나지 않음) 전면 입력 레벨
제어 장치 다이얼을 시계 방향으로 MAX까지 돌립니다.
D. 음악이 다시 또렷이 들릴 때까지 전면 레벨 입력 제어 장치 다이얼을 천천히
반시계 방향으로 돌립니다.
E. 전면 입력 레벨이 이제 올바르게 설정되었습니다. 후면 채널에서 이 과정을
반복합니다.
A B
크로스오버 설정
적절한 크로스오버 필터 선택기 설정은 효율적인 스피커 작동 및 최적의 사운드를
위한 주파수 분포를 최적화합니다.
1 단계: 슬라이더 제어 장치를 사용하여 저음 통과(LPF), 풀 또는 고음 통과(HPF)를
선택합니다.
• LPF: 저음 통과. 서브우퍼를 연결하거나 별도의 중간 저음 스피커에 저음 통과
필터를 제공하려면 이 설정을 선택하십시오.
풀: 풀레인지. 풀레인지 스피커를 연결하거나 시스템에서 서브우퍼를 사용하지
•
않는다면 이 설정을 선택하십시오.
• HPF: 고음 통과. 시스템에서 서브우퍼를 사용할 때 낮은 저음이 중간 범위 또는
풀레인지 스피커에 도달하지 않게 하려면 이 설정을 선택하십시오.
2 단계: 크로스오버 필터 주파수 제어 장치를 사용하여 청취자의 취향에 맞게 동축
스피커와 서브우퍼의 크로스오버 지점 설정을 조절합니다. 다이얼을 왼쪽으로 돌리면
크로스오버 지점을 낮추고 오른쪽으로 돌리면 크로스오버 지점을 높입니다. 동축
스피커와 서브우퍼의 정확한 크로스오버 설정은 최종적으로 청취자의 취향에 따라
다릅니다. 참고: 크로스오버 지점은 풀 모드에서는 적용되지 않습니다.
서브우퍼 위상 선택
Stage A3001를 사용할 경우, 서브우퍼 위상 출력을 0°
또는 180°로 선택할 수 있습니다. 서브우퍼 위상을
점검하려면 다른 사람이 천천히 0°~180° 사이에서
다이얼을 돌릴 때 저음이 풍부한 음악을 재생하여 들어
보십시오. 알맞은 설정은 저음을 더 풍부하게 전달합니다.
실제로 아무 차이도 감지할 수 없다면 다이얼을 0으로
두십시오.
5 장: 사양
RMS 출력
모델
@ 4Ω
Stage A6002 60W
Stage A6004 60W
90W
Stage A9004
Stage A3001
해당 사항 없음
최대 라인 입력
모델
신호 감도
Stage A6002
0.2V
Stage A6004
0.2V
Stage A9004
0.2V
Stage A3001 0.2V
HARMAN International
Industries, Incorporated
8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
C D E
위상
RMS 출력 RMS 브리지
총 최대 출력
출력 @ 4Ω
@ 2Ω
70W 140W 280W
70W 140W 560W
110W 220W 880W
300W 600W
해당 사항 없음
정격 전원에서의
라인 인 신호 대 잡음비
THD+N
(1W 관련)
(20Hz~20kHz)
>75dB <1%
>75dB <1%
>75dB <1%
>75dB <1%
© 2018 HARMAN International Industries, Incorporated. All rights reserved.
JBL 은 미국 및 기타 국가에 등록된 HARMAN International Industries, Incorporated의
상표입니다.기능, 사양 및 외관은 예고 없이 변경될 수 있습니다.
저음 EQ 레벨과 주파수:
Bass EQ 기능을 사용하여 시스템의 저음 출력을 최대 +
12dB까지 높일 수 있습니다. 저음 출력을 높이려면
LEVEL 다이얼을 오른쪽으로 돌립니다.
Stage A3001에서는 저음 부스트의 중심 주파수, 즉
부스트 효과를 최대로 받는 주파수를 선택할 수 있습니다.
중심 주파수를 조정하려면 FREQ 다이얼을 오른쪽으로
돌립니다. 선택한 주파수는 청취자의 취향에 다라
다릅니다.
4 장: 문제 해결
문제: 오디오가 나오지 않고 전원 표시등이 꺼져 있습니다.
원인 및 해결책: BATT+ 및/또는 REM 단자에 전압이 없거나 접지 연결이
불량하거나 없습니다. VOM으로 앰프 단자의 전압을 점검하십시오.
문제: 오디오가 나오지 않고 보호 표시등이 4초마다 깜박입니다.
원인 및 해결책: 앰프 출력의 DC 전압. 앰프를 점검해야 할 수 있습니다.
서비스 정보는 동봉된 보증서를 참조하십시오.
문제: 오디오가 나오지 않고 보호 표시등이 켜져 있습니다.
원인 및 해결책: 앰프가 과열되었습니다. 앰프 장착 위치에서 냉각 차단 여부를
확인하십시오. 스피커-시스템 임피던스가 지정된 한도 내인지 확인하십시오.
또는 BATT+ 연결 전압이 16V를 초과했거나 8.5V 미만일 수 있습니다. 차량
충전 시스템을 점검하십시오.
문제: 오디오가 나오지 않고 보호, 전원 표시등이 깜박입니다.
원인 및 해결책: BATT+ 연결 전압이 9V 미만입니다. 차량 충전 시스템을
점검하십시오.
문제: 오디오 왜곡.
원인 및 해결책: 게인이 제대로 설정되지 않았습니다. 입력 레벨 설정을
점검하십시오. 스피커 전선의 합선이나 접지를 점검하십시오. 앰프나 소스
장치에 결함이 있을 수 있습니다.
문제: 오디오가 왜곡되고 보호 표시등이 깜박입니다.
원인 및 해결책: 스피커나 전선의 합선. 합선이 발생한 스피커나 전선을 찾기
위해 스피커 리드를 한 번에 하나씩 분리한 다음 수리하십시오.
문제: 음악에 역동성이나 "활력"이 부족합니다.
원인 및 해결책: 스피커가 제대로 연결되지 않았습니다. 적절한 극성으로
스피커가 연결되었는지 점검하십시오.
문제: 앰프 퓨즈가 계속 나갑니다.
원인 및 해결책: 배선이 잘못 연결되었거나 합선되었습니다. 설명서의 설치
주의 사항과 절차를 검토하십시오. 배선 연결을 점검하십시오.
문제: 엔진을 켰을 때 시스템에 끼익끽하거나 딸깍하는 엔진 소음이 있습니다.
원인 및 해결책: 앰프가 교류 발전기 소음을 수신하고 있습니다. 게인을
끕니다. 오디오 케이블을 전선에서 멀리 옮기십시오. 배터리와 교류 발전기
사이의 전선에 교류 발전기 소음 필터를 설치하십시오. 느슨하거나 부적절한
접지는 오디오 시스템 외부 소음의 주 원인 중 하나이므로 앰프의 접지 연결을
점검하십시오.
최대 고입력
주파수 응답
신호 레벨
20Hz – 20kHz @ -1 dB 12V
20Hz – 20kHz @ -1 dB 12V
20Hz – 20kHz @ -1 dB 12V
10Hz – 320Hz @ -3 dB 12V
치수
퓨즈 크기
(높이 x 너비 x 깊이)
20A 95 x 230 x 190 (mm)
2 x 15A 95 x 260 x 190 (mm)
2 x 20A 95 x 325 x 190 (mm)
2 x 15A 95 x 313 x 190 (mm)
수준
12
주파수
최대 최대 라인 입력
고입력 감도 신호 레벨
0.5V 5V
0.5V 5V
0.5V 5V
0.5V 5V
중량 작동 전압 대기 전류
1.16 kg 9~16V <1.0A
1.381 kg 9~16V <1.2A
1.806 kg 9~16V <1.5A
1.609 kg 9~16V <1.5A
