GRAZIE PER AVERCI SCELTO . .
Questo prodotto JBL è stato progettato per offrire il livello di prestazioni e di facilità d'uso che ci si aspetta da JBL.
• La preghiamo di dedicare un attimo del suo tempo per leggere il manuale d'istruzioni per intero prima di utilizzare o installare l'amplificatore.
• Conservare il manuale d'istruzioni dell'amplificatore nel vano portaoggetti insieme al manuale d'istruzioni della vostra auto.
• Conservare la prova d'acquisto dell'amplificatore insieme agli altri documenti importanti al fine di accelerare il servizio di garanzia in caso di necessità.
IN MERITO AL MANUALE
Questo manuale descrive le linee guida generali per l'installazione e le istruzioni per il funzionamento. Tuttavia, si ricorda che una corretta installazione di
componenti audio e video mobile richiede un'esperienza qualificata in merito alle procedure meccaniche ed elettriche. Se non si possiedono le conoscenze e gli
strumenti per portare a termine con successo l'installazione, si consiglia vivamente di consultare un rivenditore autorizzato JBL . Si prega di conservare tutte le
istruzioni e la prova d'acquisto. Considerare questo manuale al pari di una caratteristica indispensabile del vostro amplificatore.
CAPITOLO 1: INDICE ILLUSTRATO DEI COLLEGAMENTI IN INGRESSO

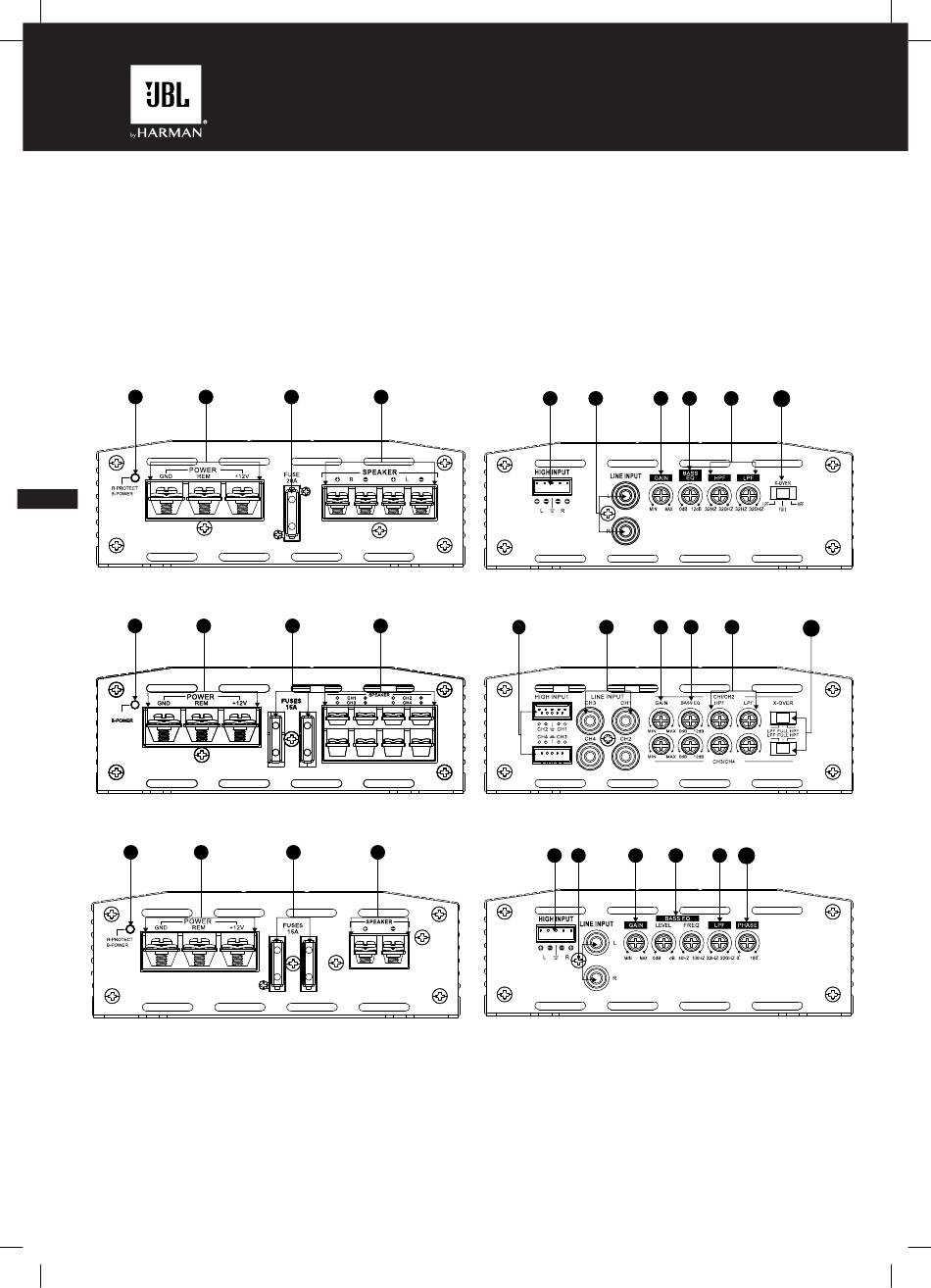

Pannello lato sinistro Amplificatore Stage
1 2
IT
Stage A6002
1 2
R-PROTECT R-PROTECT R-PROTECT
Stage A6004 e A9004
1 2
Stage A3001
1. Spia Alimentazione/Protezione:
2. Connettori alimentazione in ingresso
3. Fusibile(i)
4. Connettori speaker output
5. Ingresso(i) Alto-Livello
6. Ingressi Livello-linea (RCA)
CAPITOLO 2: INSTALLAZIONE E CABLAGGIO
Contenuto della confezione:
1x amplificatore
4x viti per il montaggio
4x Fusibili di ricambio (x1 per A6002, x2 per A3001, A6004 e A9004)
JBL Stage A6002/A6004/A9004/A3001
3 4
3 4
3 4
Pannello lato destro Amplificatore Stage
5 6
Stage A6002
6
5
Stage A6004 e A9004
5 6 7
Stage A3001
7. Guadagno (sensibilità in ingresso)
8. Controllo(i) EQ Bassi
9. Regolazione(i) della frequenza di crossover
10. Selettore(i) del filtro crossover:
11. Selettore di fase del subwoofer
Adattatore ingresso Alto-Livello (x1 per A6002 e A3001, x2 per A6004 e A9004)
Accessori per il montaggio
Guida di avvio rapido
7 8 9 10
9
7 8
10
32HZ 320HZ 32HZ 320HZ
32HZ 320HZ 32HZ 320HZ
8 9 11
12
