Forholdsregler:
VIGTIGT:Frakobl køretøjets negative (–) batteriterminal, inden du
påbegynder installationen.
• Bær altid beskyttelsesbriller, når du bruger værktøj.
• Vælg et sikkert monteringssted, fjernt fra fugtighed. Sørg for, at der er
fri plads på begge sider af den planlagte monteringsoverflade. Sørg
for, at skruer eller ledninger ikke punkterer bremseslanger,
brændstofslanger eller ledninger, og at ledningsføringen ikke påvirker
sikker køretøjsoperation. Vær forsigtig, når der bores eller skæres i
monteringsområdet.
• Når du udfører elektriske forbindelser, skal du sørge for, at de er
sikkert og korrekt isoleret.
• Hvis du skal udskifte nogen af forstærkerens sikringer, skal du sørge
for at bruge den samme type og spænding som originalen.
• Vælg et monteringssted, som giver tilstrækkelig luftcirkulation, som
f.eks. under et sæde eller i bagagerummet for at holde forstærkeren
kold.
• Monter ikke forstærkeren med varmelederne nedad, da dette forringer
køleevnen.
• Monter forstærkeren således, at den ikke bliver beskadiget af
passagerernes fødder eller ved indlæsning af bagage i bagagerummet,
og så den forbliver tør.

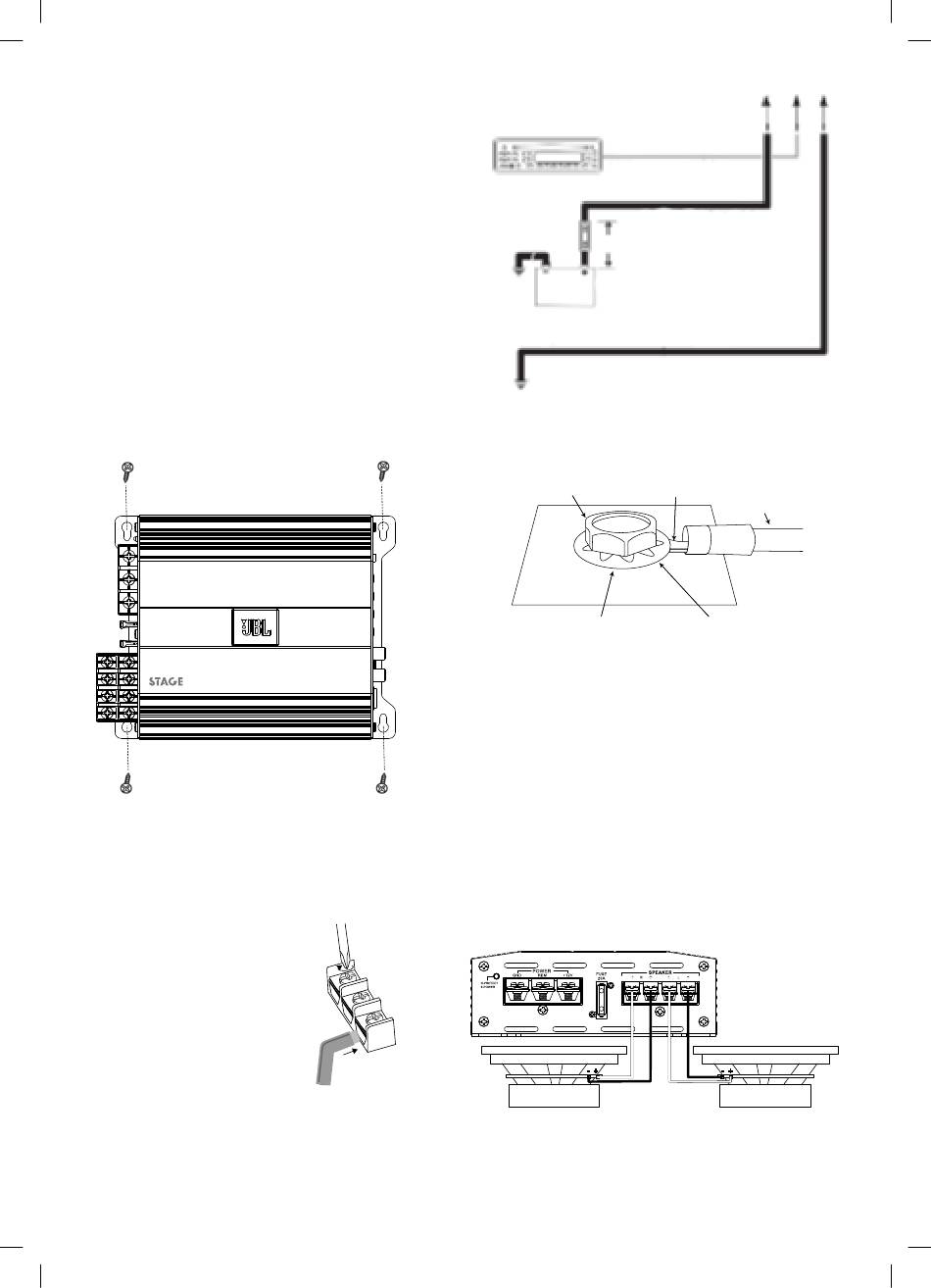

• Brug forstærkeren som en skabelon, og marker placeringen af
monteringshullerne på monteringsoverfladen.
• Bor markeringshuller i monteringsoverfladen.
• Fastgør forstærkeren på monteringsoverfladen med de inkluderede
monteringsskruer.
BEMÆRK: Det kan være nemmere at forbinde alle kabler til
forstærkeren, inden du monterer den permanent.
� Strøm/beskyttelsesindikator:
Denne indikator lyser blåt, når forstærkeren modtager strøm og er
aktiv. Indikatoren vil lyse rødt, hvis forstærkeren går i
beskyttelsestilstand i tilfælde at f.eks. over-/underspænding,
kortslutning, fejl på forstærkerens udgangskredsløb eller
overophedning.
� Strømindgangsstik:
• Strøm:Forbind strømkablet fra +12V
indgangen til den positive terminal på
køretøjets batteri. Indsæt nøgen
ledning i terminalen på forstærkeren,
og stram derefter indstillingsskruen
med en stjerneskruetrækker.
• Installer en passende sikringsholder og sikring (20A minimum for Stage
A6002, og 30A minimum for Stage A6004 og A3001, og 40A minimum for
A9004) inden for 457mm fra batteriet. Sørg for, at kablet ikke beskadiges
eller kortsluttes under installationen. Installer beskyttelsesskiver, når du fører
kablerne igennem skillerummet eller andre metalplader. Brug kabler med et
større tværsnit for længere afstande.
o Stage A6002 minimum kabelstørrelse: ≥10 gauge
o Stage A6004, A9004, A3001 minimum kabelstørrelse: ≥8 gauge
Til receiveri instrumentbræt
Sikring
46 cm (18")
Køretøjets batteri
Køretøjets chassis
• Jord:Forbind et kabel (med det samme tværsnit som strømkablet) fra
GND-indgangen til en møtrik på køretøjets stel (se nedenstående
illustration).
BEMÆRK:Fjern eventuel maling fra stellet for at opnå den bedste kontakt.
Brug en stjerneskive under kabeløsen for at opnå en sikker forbindelse.
Fabriksmonteret bolt Ringforbindelse
Bemærk: Fjern enhver form for
maling under ringforbindelsen
• Fjernbetjening:Forbind et 20-gauge kabel fra "Remote Out"kablet for
kildeenheden til REM-indgangen. Denne ledning tænder for forstærkeren,
når der anvendes lav-level-indgangssignaler. Hvis din stereo ikke har nogen
"Remoute out", forbindes forstærkerens REM input til "switched accessory
power".
� Sikringer:
• Udskift kun til sikringer med samme amperetal:
o Stage A6002: 20A
o Stage A6004 og A3001 15A x 2
o Stage A9004: 20A x 2
� Højttalerudgangsstik:
Forbind højttalerne til disse terminaler med den korrekte polaritet (forbind hver
højttalers positive (+) kabel til den passende positive (+) terminal, og det
negative (-) kabel til den passende negative (-) terminal.
Stage A6002
• Stage A6002 råder over terminalerne L+, L-, R+ og R-.
• 2-kanal drift: Forbind den venstre højttaler til terminalerne L+ og L-, og
den højre højttaler til terminalerne R+ og R-.
- +
Højre højttaler
o Bridged drift:Tilslut den positive ledning fra den enkelte højttaler eller
subwooferen til R + -terminalen og den negative ledning fra højttaleren
eller subwooferen til L-terminalen.
Fjernkontrol
+12 volt Jordforbindelse
Strømledning
Stelforbindelse
Stelforbindelse
Stjerneskive
- +
Venstre højttaler
