Stage A6004 i A9004

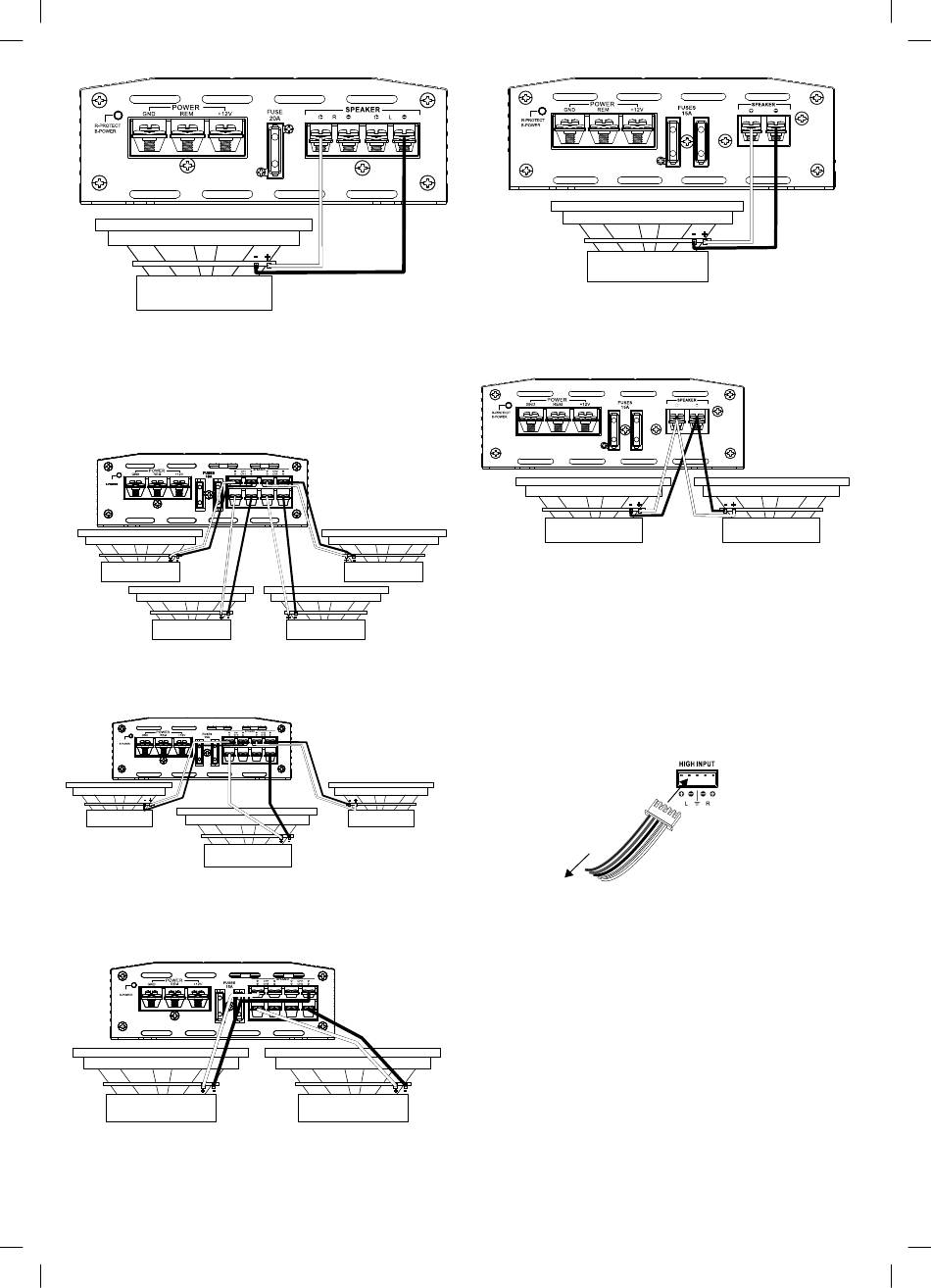

• Głośniki Stage A6004 i A9004 mają zaciski Channel 1 +/-, Channel 2 +/-,
Channel 3 +/-, i Channel 4 +/-.
• 4 kanały:Podłączyć przedni lewy głośnik do tylnych zacisków Channel 1 +
i -, a przedni prawy głośnik do tylnych zacisków Channel 2 + i - Channel -.
Podłączyć tylny lewy głośnik do tylnych zacisków
Channel 3 + i -, a tylny prawy głośnik do tylnych zacisków Channel 4 + i -
Channel -.
R-PROTECT R-PROTECT R-PROTECT
+ -
Przedni prawy głośnik
+ -
Tylny prawy głośnik
• 3 kanały:Podłączyć głośniki stereo do zacisków Channel 1 i Channel
2, jak opisano powyżej. Podłączyć przewód dodatni (+) pojedynczego
głośnika do zacisku Channel 3+, a przewód ujemny (-) do zacisku
Channel 4 -.
R-PROTECT R-PROTECT R-PROTECT
- +
Przedni prawy głośnik
Subwoofer
• 2 kanały (tryb zmostkowany):Podłączyć przewód dodatni (+)
pojedynczego głośnika do zacisku Channel 1+, a przewód ujemny (-)
do zacisku Channel 2 -. Podłączyć przewód dodatni (+) drugiego
głośnika do zacisku Channel 3+, a przewód ujemny (-) do zacisku
Channel 4 -.
R-PROTECT R-PROTECT R-PROTECT
+ -
Subwoofer
Stage A3001
• WzmacniaczStage A3001 ma zaciski (+) i (-).
o Aby doprowadzić zasilanie do pojedynczego subwoofera, należy
podłączyć przewód dodatni (+) subwoofera do zacisku dodatniego
(+), a przewód ujemny (-) subwoofera do zacisku ujemnego (-).
- +
Subwoofer
+ -
Przedni lewy głośnik
+ -
Tylny lewy głośnik
- +
Przedni lewy głośnik
+ -
+ -
Subwoofer
o Aby doprowadzić zasilanie do dwóch subwooferów równolegle, należy
podłączyć przewody dodatni (+) i ujemny (-) pojedynczego subwoofera
do dodatniego i ujemnego zacisku drugiego subwoofera, a następnie
podłączyć przewód dodatni (+) tego subwoofera do zacisku
dodatniego (+), a przewód ujemny (-) do zacisku ujemnego (-).
- +
Subwoofer
UWAGA:Minimalna impedancja głośników w pełnozakresowej konfiguracji stereo z
subwooferem wynosi 2 omy. Minimalna impedancja głośników w konfiguracji
mostkowej wynosi 4 omy.
� Wyjścia i wejścia na poziomie liniowym (RCA):
Jeśli urządzenie źródłowe posiada wyjścia do przedwzmacniacza, należy je
podłączyć do złącza R (A6002 i A3001) lub złączy CH1, CH2, CH3 i
CH4(A6004 i A9004) za pomocą przewodów ekranowanych RCA.
� Wejście audio wysokiego poziomu:
Jeśli jednostka główna systemu audio w samochodzie nie jest
wyposażona w wyjścia na poziomie liniowym:
Należy podłączyć biały, biało-czarny, szary i szaro-czarny przewód z
dołączonej wiązki wejścia poziomu wysokiego do przewodów wyjściowych
przedniego i/lub tylnego głośnika jednostki głównej systemu audio (końcówki
do zagniatania nie dołączone do zestawu), a przewód czarny do uziemienia w
podwoziu samochodu. Następnie podłączyć wiązkę przewodów poziomu
wysokiego do złącza wejściowego poziomu wysokiego wzmacniacza Stage .
Do przewodów głośnika w
samochodzie i uziemienia
w podwoziu
Ważne:Niektóre instalowane fabrycznie wzmacniacze systemów audio posiadają filtry
elektroniczne, które ograniczają ilość basów wysyłanych do mniejszych głośników
systemu. Takie filtrowanie niekorzystnie wpływa na działanie wzmacniacza Stage . Aby
uzyskać najlepsze efekty pracy wzmacniacza Stage, należy podłączyć wiązkę
przewodów wysokiego poziomu do tych fabrycznych złącz głośnikowychw
samochodzie, które są podłączone największych głośników (tych, które mają emitować
najwięcej basów).
� Czułość wejścia (GAIN):
Regulatory poziomu wejścia. Należy ich użyć, aby dopasować czułość wejścia
wzmacniacza do poziomu wyjścia urządzenia źródłowego. Zob. Ustawienie poziomu
wejścia w Rozdziale 3, aby zapoznać się z zalecanym sposobem regulacji.
� Przełączniki filtra zwrotnicy (X-OVER):
Pozwala wybrać filtry zwrotnicy dla systemu (dla wzmacniaczaStage A3001 dostępny
jest tylko filtr dolnoprzepustowy).
• LPF: dolnoprzepustowy. To ustawienie należy wybrać w przypadku podłączenia
subwoofera(-ów) lub zastosowania filtru dolnoprzepustowego dla osobnego
głośnika średniotonowego.
• FULL: pełen zakres. To ustawienie należy wybrać w przypadku podłączenia
głośników pełnozakresowych, gdy system audio nie ma subwoofera.
• HPF: górnoprzepustowy. To ustawienie należy wybrać, aby zapobiec odtwarzaniu
niskich basów na głośnikach średniotonowych i pełnozakresowych w przypadku
używania subwoofera w systemie audio.
(Zob. rozdział 3. Ustawienie zwrotnicy.)
� Regulatory częstotliwości filtrów zwrotnicy (FREQ):
Przekręcając pokrętło w lewo, punkt podziału zwrotnicy zostaje obniżony, a w prawo –
podwyższony. Ustawienia punktu podziału zwrotnicy zależą od preferencji użytkownika.
- +
Subwoofer
- +
Subwoofer
