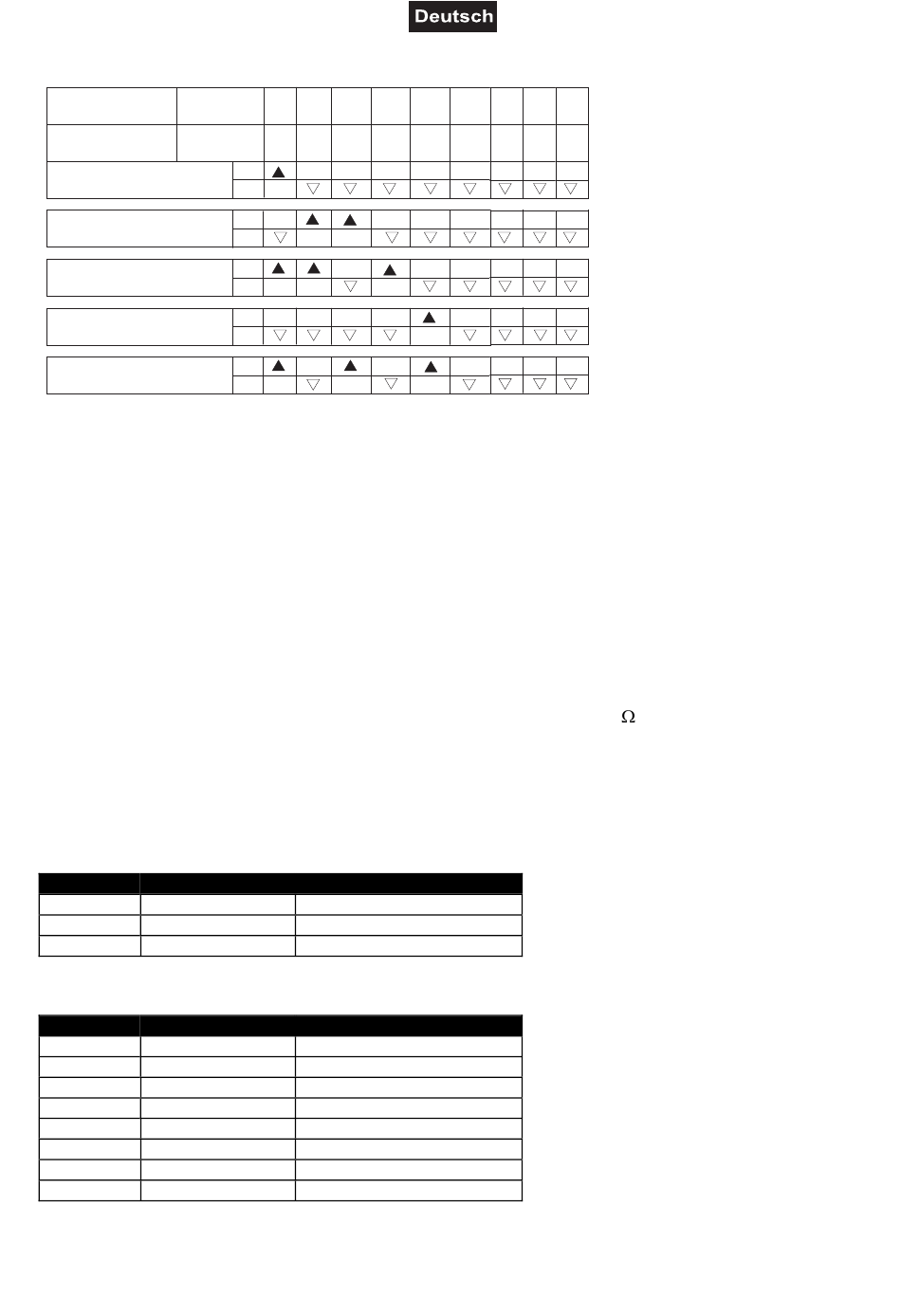

Belegung der DIP-Schalter:
Einstellen der DIP-Schalter
DMX-Startadresse:
Gerätenummer
Startadresse
& Kanäle
Gerät 1 - Kanäle 1-5
Gerät 2 - Kanäle 6-10
Gerät 3 - Kanäle 11-15
Gerät 4 - Kanäle 16-20
Gerät 5 - Kanäle 21-25
Ansteuerung:
Nachdem Sie die Startadresse definiert haben, können Sie den LED PAR-Spot über Ihren Controller
ansteuern.
Bitte beachten Sie:
Schalten Sie den LED PAR-Spot ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht.
Wenn Daten empfangen werden, blinkt die Kontroll-LED. Werden keine Daten empfangen, leuchtet die
Kontroll-LED permanent.
Die Meldung erscheint
-wenn kein 3-poliges XLR-Kabel (DMX Signalkabel vom Controller) in die DMX-Eingangsbuchse der LED
PAR-Spot gesteckt wurde.
-wenn der Controller ausgeschaltet oder defekt ist.
-das Kabel oder der Stecker defekt ist oder das Signalkabel nicht richtig eingesteckt ist.
Achtung: Am letzten Projektor muss die DMX-Leitung durch einen 120
werden damit die Geräte korrekt funktionieren.

DMX-Protokoll

3-Kanal Protokoll
Kanal: Wert:
1 000 – 255
2
000 – 255
3 000 – 255
5-Kanal Protokoll
Kanal: Wert:
1 000 – 255
2 000 – 255
3 000 – 255
4
000 – 255
5 000 – 000
001 – 005
006 – 010
011 – 255
* Wenn das Gerät nicht Musikgesteuert werden kann, dann ist Kanal 5, Wert 1 – 5 OFF.
1 2 3 4
Nr.
1 2 4 8
On
Off Off
On
Off
On
Off
On
Off
On
Off

Funktion:

Rot (0 – 100%)
Grün (0 – 100%)
Blau (0 – 100%)
Funktion:
Rot (0 – 100%)
Grün (0 – 100%)
Blau (0 – 100%)
Master Dimmer (0 – 100%)
ON
Musikgesteuert (7 Farben) *
ON
Strobe (zunehmend)
5 6 7 8 9
16 32 64 128 256
11/21
. Widerstand abgeschlossen
