SERVO-DRIVE
DE
www.blum.com
Inhaltsverzeichnis
loading

Verwandte Anleitungen für blum SERVO-DRIVE

Inhaltszusammenfassung für blum SERVO-DRIVE

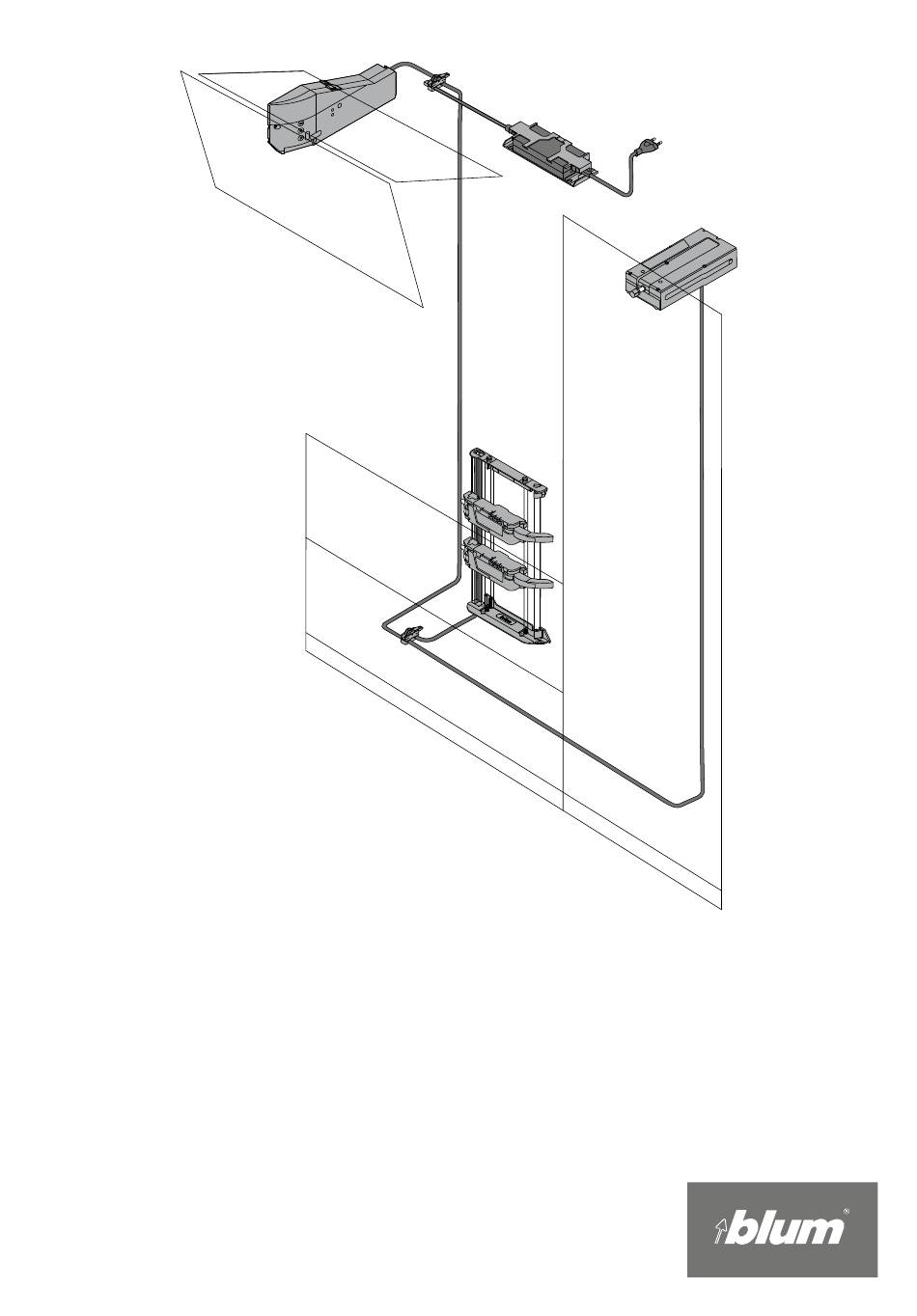

  • Seite 1 Weitere Infos unter: https://www.lignoshop.de SERVO-DRIVE www.blum.com...

  • Seite 2: Inhaltsverzeichnis

    Zu dieser Anleitung Herzlichen Dank für Ihren Kauf! Mit SERVO-DRIVE, der elektrischen Bewegungsunterstützung, haben Sie ein hochwertiges Produkt der Julius Blum GmbH erworben, das Ihnen Ihre Arbeit im Haus- halt erleichtern wird. Damit Sie den Komfort von SERVO-DRIVE sicher genießen können, beachten Sie bitte folgende Hinweise: ➢...

  • Seite 3: Warnzeichen Und Gefahrensymbole

    Zur Kennzeichnung von Klemmen, die nicht an die Netzspannung angeschlossen werden dürfen. Bestimmungsgemäße Verwendung SERVO-DRIVE unterstützt das Öffnen und Schließen von Klappen, das Öffnen von Schubkästen bzw. von Kühl- und Gefrierschränken sowie Geschirrspülern und darf nur unter folgenden Bedingungen verwendet werden: •...

  • Seite 4: Sicherheit

    Julius Blum GmbH keinerlei Haftung oder Gewährleistung für Schäden und Folgeschäden übernehmen kann, die durch Nichtbeachtung der Bedienungsanleitung entstehen. Sicherheitshinweise • Der Netzstecker und das SERVO-DRIVE-Netzteil müssen leicht zugäng- lich sein. • Weder das SERVO-DRIVE-Netzteil noch jegliche Verkabelung dürfen mit beweglichen Teilen in Berührung kommen.
  • Seite 5 Ersatzteile beeinträchtigen Sicherheit und Funktion von SERVO-DRIVE und sind daher nicht erlaubt. • Verwenden Sie nur Original-Ersatzteile der Julius Blum GmbH • Schließen Sie am SERVO-DRIVE-Netzteil keine anderen Geräte als die dafür vorgesehenen SERVO-DRIVE-Komponenten an. • Nur eine qualifizierte Fachkraft darf SERVO-DRIVE-Komponenten einbauen und austauschen, die Position des SERVO-DRIVE-Netzteiles oder die Verkabelung verändern.
  • Seite 6 Weitere Infos unter: https://www.lignoshop.de SERVO-DRIVE Bedienungsanleitung Sicherheitsabstand SERVO-DRIVE-Netzteil HINWEIS Für die Luftzirkulation muss ein Sicherheitsabstand von 30 mm eingehalten werden, sonst droht Überhitzung des SERVO-DRIVE-Netzteiles. ➢ Der Sicherheitsabstand ist in den Maßen der Zeichnung berücksichtigt. Montage auf dem Oberboden Montage auf dem Oberboden...
  • Seite 7 SERVO-DRIVE-Schalter. Kinder können beim Spielen mit dem SERVO-DRIVE-Schalter die Batterie verschlucken. ➢ Beaufsichtigen Sie Kinder, damit sie den SERVO-DRIVE-Schalter nicht öffnen und Teile des SERVO-DRIVE-Schalters oder die Bat- terie nicht verschlucken. Verletzungsgefahr für Kinder beim Herausfahren von Schubkästen. ➢ Beaufsichtigen Sie Kinder, die sich im Raum aufhalten, damit sie nicht mit dem Gerät spielen.

  • Seite 8: Lebensgefahr Durch Stromschlag

    Antriebseinheit oder einen SERVO-DRIVE-Schalter. ➢ Lassen Sie Beschädigungen an der Verkabelung umgehend von einer qualifizierten Fachkraft beheben. ➢ Bedecken Sie das SERVO-DRIVE-Netzteil nicht mit Tüchern oder anderen Gegenständen – Überhitzungsgefahr. ➢ Das Gerät häufig auf Anzeichen von Verschleiß oder Beschädi- gung untersuchen.
  • Seite 9 Weitere Infos unter: https://www.lignoshop.de SERVO-DRIVE Bedienungsanleitung SERVO-DRIVE-Netzteile Die SERVO-DRIVE-Netzteile versorgen die Antriebseinheit mit Strom. Die Funktion der SERVO-DRIVE-Netzteile kann mittels der Betriebsanzeige (LED) überprüft werden. Stromanschluss Betriebs anzeige (LED) Typenschild...

  • Seite 10: Servo-Drive Für Aventos

    Weitere Infos unter: https://www.lignoshop.de SERVO-DRIVE Bedienungsanleitung SERVO-DRIVE für AVENTOS SERVO-DRIVE für AVENTOS unterstützt das Öffnen und Schließen von Klappen an Möbeln. Orientierungsgrafik Kraftspeicher, Antriebseinheit und Abdeckkappe Hebel SERVO-DRIVE-Netzteil SERVO-DRIVE-Steckernetzteil SERVO-DRIVE-Schalter Blum-Distanzpuffer Korpus Front/Klappe Elektrische Bewegungsunterstützung Über den SERVO-DRIVE-Schalter wird das automatische Öffnen oder Schließen von SERVO-DRIVE für AVENTOS ausgelöst.
  • Seite 11 SERVO-DRIVE Bedienungsanleitung Manuelle Benutzung Die Klappe kann jederzeit uneingeschränkt manuell geöffnet oder geschlossen werden, ohne dass SERVO-DRIVE für AVENTOS dadurch beschädigt wird. ➢ Manuelles Öffnen der Klappe durch Bewegung nach oben ➢ Manuelles Schließen der Klappe durch Bewegung nach unten...
  • Seite 12 Batterie entnehmen Neue Batterie einlegen (Typ CR2032), Polanschluss (+/-) beachten Batteriefach schließen Wenn die Batterie falsch eingelegt wurde, leuchtet die Batterieanzeige des SERVO-DRIVE-Schalters rot. WARNUNG Außerhalb der Reichweite von Kindern aufbewahren! Verschlucken kann zu Verätzungen, Perforation von Weichteilen und zum Tod führen. Schwere Verätzungen können innerhalb von 2 Stunden nach Einnahme auftreten.
  • Seite 13 Netzunterbrechung Befindet sich SERVO-DRIVE für AVENTOS bei einer Netzunterbrechung in Bewegung, bleibt die Klappe stehen. Um SERVO-DRIVE für AVENTOS wieder in Betrieb zu nehmen, betätigen Sie den SERVO-DRIVE-Schalter. Damit eine fehlerfreie Funktion von SERVO-DRIVE für AVENTOS gewährleistet ist, müssen folgende Voraussetzungen erfüllt sein:...

  • Seite 14: Servo-Drive Flex

    Weitere Infos unter: https://www.lignoshop.de SERVO-DRIVE Bedienungsanleitung SERVO-DRIVE flex SERVO-DRIVE flex öffnet grifflose Kühl- und Gefriergeräte elektromechanisch durch Drücken der Front Orientierungsgrafik Antriebseinheit Haftplatte Montageplatte Blendenbefestigung Blum-Distanzpuffer Montagelehre Blendenabdeckung Schrauben SERVO-DRIVE flex öffnet grifflose Geschirrspüler elektromechanisch durch Drücken der Front Orientierungsgrafik...

  • Seite 15: Elektrische Bewegungsunterstützung

    Damit eine fehlerfreie Funktion von SERVO-DRIVE flex gewährleistet ist, müssen folgende Voraussetzungen erfüllt sein: • Die Blum-Distanzpuffer sind an der Front angebracht, um den nötigen Auslöseimpuls (2 mm) zwischen Auszugselement und Korpus zu ermöglichen. • Es sind keine Gegenstände zwischen Auszugselement und Schrank rückwand bzw.

  • Seite 16: Servo-Drive Für Legrabox/Merivobox/Tandembox/Movento/Tandem

    Weitere Infos unter: https://www.lignoshop.de SERVO-DRIVE Bedienungsanleitung SERVO-DRIVE für LEGRABOX/MERIVOBOX/TANDEMBOX/ MOVENTO/TANDEM SERVO-DRIVE unterstützt das Herausfahren von Schubkästen. Orientierungsgrafik Antriebseinheit Auswurfhebel SERVO-DRIVE-Netzteil Blum-Distanzpuffer Elektrische Bewegungsunterstützung Bei Zug oder Druck an der Front oder dem Griff des Schubkastens (A) schwenkt der Auswurfhebel der Antriebseinheit (B) nach vorne und schiebt das Auszugselement ein kurzes Stück heraus.
  • Seite 17 Diese Einstellung ist besonders für die oberste Ebene der Auszüge des Unter- schranks bei Küchen mit bündiger Arbeits- platte geeignet. Damit eine fehlerfreie Funktion von SERVO-DRIVE gewährleistet ist, müssen folgende Voraussetzungen erfüllt sein: • Die Blum-Distanzpuffer sind an der Front angebracht, um den nötigen Auslöseim- puls (2 mm) zwischen Auszugselement und Korpus zu ermöglichen.

  • Seite 18: Vereinfachte Eu-Konformitätserklärung

    SERVO-DRIVE Bedienungsanleitung Vereinfachte EU-Konformitätserklärung Hiermit erklärt Julius Blum GmbH, dass alle elektrischen und elektronischen Artikeltypen der Julius Blum GmbH der Richtlinie 2011/65/EU entsprechen. Hiermit erklärt Julius Blum GmbH, dass die Maschinentypen Z10A3000.04 und Z10C5000.01, Z10C500A.01 der Richtlinie 2006/42/EG und der Richtlinie 2014/30/EU entsprechen.

  • Seite 19: Entsorgung Von Elektro- Und Elektronikgeräten

    Entsorgung von Batterien: Batterien dürfen am Ende ihrer Lebensdauer nicht im Hausmüll entsorgt werden. Erkundigen Sie sich diesbezüglich bei Ihrer Kommunalverwaltung. Die bei Blum verwendeten Batterien erfüllen die Anforderungen der Richtlinie 2006/66/EG – Batterie-Richtlinie. Durch die separate Sammlung von Batterien wird die stoffliche Verwertung bzw. andere Formen der Verwertung für Batterien ermöglicht.

  • Seite 20: Technische Daten

    SERVO-DRIVE-Antriebseinheiten, die COMBOX und der Erschütterungssensor sind Schutzklasse-III- Geräte und dürfen nur mit Schutzkleinspannung SELV (Separated/Safety Extra Low Voltage) betrie- ben werden. Sie sind ausschließlich mit den dafür vorgesehenen Netzteilen von Blum zu betreiben. SERVO-DRIVE-Netzteil Z10NE040 Eingangsspannung: ..................100–240 V AC / 50–60 Hz Eingangsstrom: ..........................
  • Seite 21 Maximale Sendeleistung: ................... +4 dBm / 2,5 mW Reichweite: ............typisch 10 m (abhängig von Material und Füllgut) Übertragungsart: ............bidirektional, über codierte Telegramme Antriebseinheit SERVO-DRIVE für AVENTOS top 23.A00x, 23KA00x Versorgungsspannung: ......................24,0 V DC Bemessungsstrom: ........................2,0 A Leistungsaufnahme im Standby (23.A001): ...........
  • Seite 22 Weitere Infos unter: https://www.lignoshop.de SERVO-DRIVE Bedienungsanleitung Antriebseinheit SERVO-DRIVE für LEGRABOX / MERIVOBOX /TANDEMBOX / MOVENTO / TANDEM Z10A3000.04, Z10A3000.50 Versorgungsspannung: ......................24,0 V DC Bemessungsstrom: ........................2,0 A Leistungsaufnahme im Standby: ............≤ 0,15 W (Front geschlossen) Betriebsart: ................S3 5 % (max. 10 Bewegungen / 10 min.) Emissionsschalldruckpegel: ....................
  • Seite 23 Weitere Infos unter: https://www.lignoshop.de SERVO-DRIVE Bedienungsanleitung SERVO-DRIVE Schalter 23P5020 Versorgungsspannung: ..............3,0 V Lithium Knopfzelle CR2032 Bemessungsstrom: ........................10 mA Leistungsaufnahme im Standby: ....................≤ 1 μW Umgebungsbedingungen: Transport / Lagerung: ..............-30 bis +70 °C / 0 bis 90 % r.F.
  • Seite 24 Weitere Infos unter: https://www.lignoshop.de SERVO-DRIVE Bedienungsanleitung...
  • Seite 25 Weitere Infos unter: https://www.lignoshop.de SERVO-DRIVE Bedienungsanleitung...
  • Seite 26 Weitere Infos unter: https://www.lignoshop.de SERVO-DRIVE Bedienungsanleitung...
  • Seite 27 Weitere Infos unter: https://www.lignoshop.de SERVO-DRIVE Bedienungsanleitung...
  • Seite 28 Weitere Infos unter: https://www.lignoshop.de SERVO-DRIVE Bedienungsanleitung...
  • Seite 29 Weitere Infos unter: https://www.lignoshop.de SERVO-DRIVE Bedienungsanleitung...
  • Seite 30 Weitere Infos unter: https://www.lignoshop.de Blum partners worldwide can be found at: Blum partners worldwide can be found at: www.blum.com/addresses www.blum.com/addresses Julius Blum GmbH 6973 Höchst, Austria Tel.: +43 5578 705-0 Fax: +43 5578 705-44 E-mail: info@blum.com www.blum.com Our sites in Austria, Poland and China are certified Our sites in Austria, Poland and China are certified to the international standards mentioned below.
