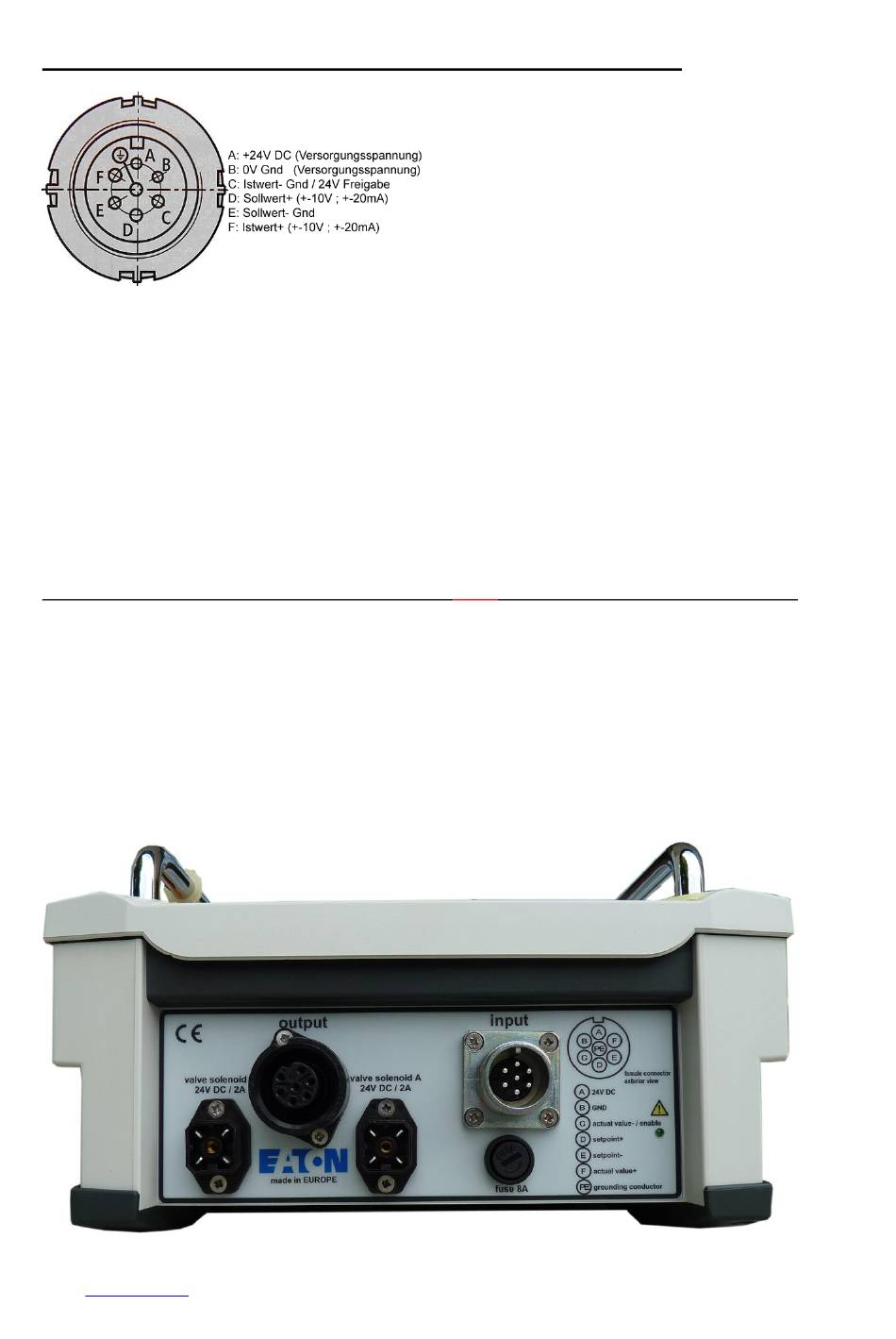

Elektrische Anschlussbelegung 6+PE (nach EN 175201-804)
Wir liefern auch Signaladapter für Hydraulikventile mit 11-poligem
Geräteanschluss.
Aktuell stehen 10 Signalarten für die Ventilsollwertkonfiguration zu
Verfügung.
1. Spannung
2. Spannung
3. Spannung
4. Strom
+4mA .. +12mA ..+20mA mit
5. Strom
6. Strom
7. Strom
8. Strom
-20mA .. 0mA .. +20mA mit
9. Strom
-10mA .. 0mA .. +10mA mit
10. Strom
-15mA .. 0mA .. +15mA mit
www.eaton.eu
SG2D-1X Ventiltestgerät für Stetigventile mit integrierter Elektronik - Seite 5 von 12
-10V .. 0V .. +10V mit
0V .. +10V mit
0V .. +5V .. +10V mit
+4mA .. +20mA mit
0mA .. +20mA mit
0mA .. +10mA mit
0V
für die hydraulische Nulllage
0V
für den hydraulische Nulllage
+5V
für die hydraulische Nulllage
12mA
für die hydraulische Nulllage
4mA
für die hydraulische Nulllage
0mA
für die hydraulische Nulllage
0mA
für die hydraulische Nulllage
0mA
für die hydraulische Nulllage
0mA
für die hydraulische Nulllage
0mA
for die hydraulische Nulllage
