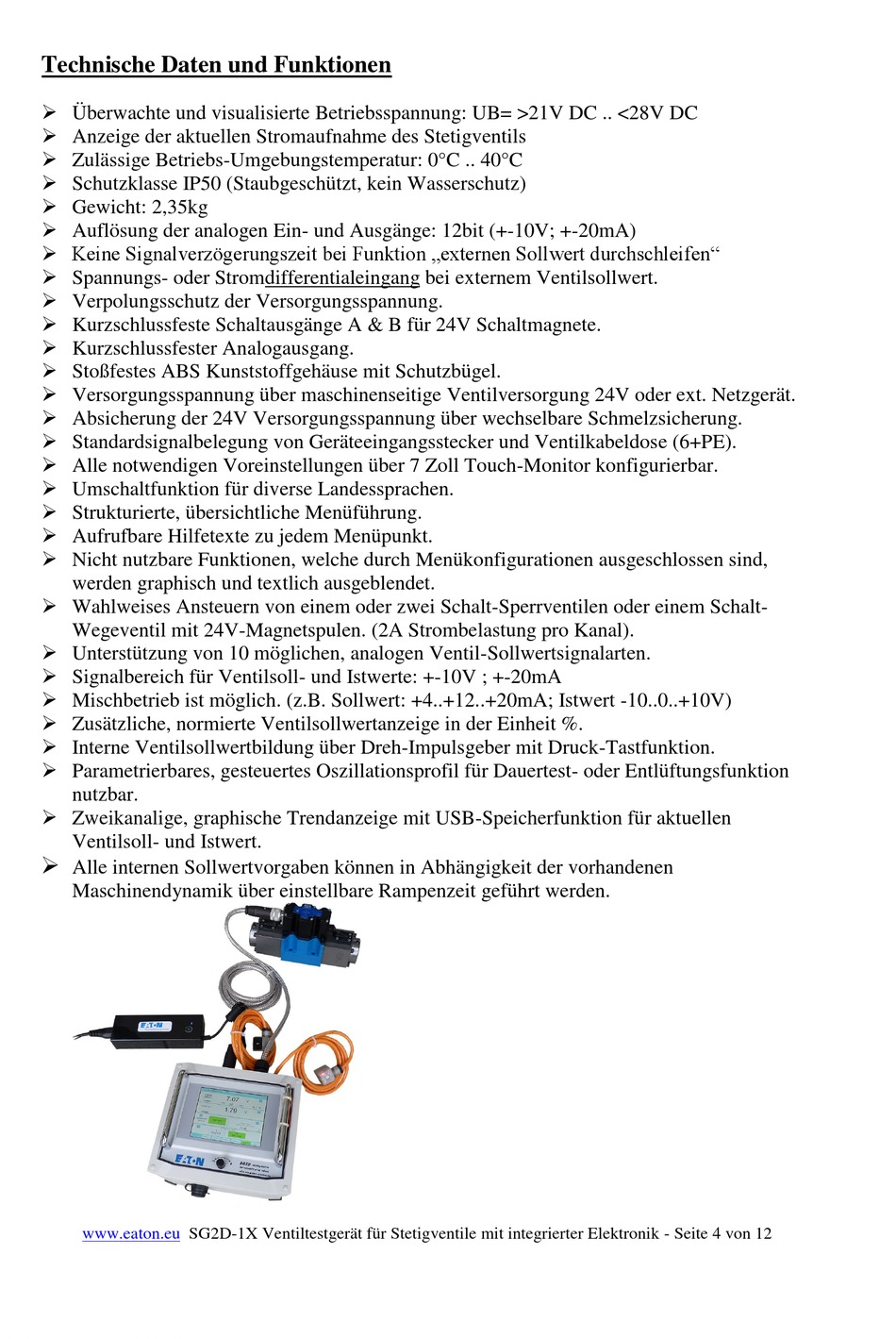

Technische Daten und Funktionen
 Überwachte und visualisierte Betriebsspannung: UB= >21V DC .. <28V DC
 Anzeige der aktuellen Stromaufnahme des Stetigventils
 Zulässige Betriebs-Umgebungstemperatur: 0°C .. 40°C
 Schutzklasse IP50 (Staubgeschützt, kein Wasserschutz)
 Gewicht: 2,35kg
 Auflösung der analogen Ein- und Ausgänge: 12bit (+-10V; +-20mA)
 Keine Signalverzögerungszeit bei Funktion „externen Sollwert durchschleifen"
 Spannungs- oder Stromdifferentialeingang bei externem Ventilsollwert.
 Verpolungsschutz der Versorgungsspannung.
 Kurzschlussfeste Schaltausgänge A & B für 24V Schaltmagnete.
 Kurzschlussfester Analogausgang.
 Stoßfestes ABS Kunststoffgehäuse mit Schutzbügel.
 Versorgungsspannung über maschinenseitige Ventilversorgung 24V oder ext. Netzgerät.
 Absicherung der 24V Versorgungsspannung über wechselbare Schmelzsicherung.
 Standardsignalbelegung von Geräteeingangsstecker und Ventilkabeldose (6+PE).
 Alle notwendigen Voreinstellungen über 7 Zoll Touch-Monitor konfigurierbar.
 Umschaltfunktion für diverse Landessprachen.
 Strukturierte, übersichtliche Menüführung.
 Aufrufbare Hilfetexte zu jedem Menüpunkt.
 Nicht nutzbare Funktionen, welche durch Menükonfigurationen ausgeschlossen sind,
werden graphisch und textlich ausgeblendet.
 Wahlweises Ansteuern von einem oder zwei Schalt-Sperrventilen oder einem Schalt-
Wegeventil mit 24V-Magnetspulen. (2A Strombelastung pro Kanal).
 Unterstützung von 10 möglichen, analogen Ventil-Sollwertsignalarten.
 Signalbereich für Ventilsoll- und Istwerte: +-10V ; +-20mA
 Mischbetrieb ist möglich. (z.B. Sollwert: +4..+12..+20mA; Istwert -10..0..+10V)
 Zusätzliche, normierte Ventilsollwertanzeige in der Einheit %.
 Interne Ventilsollwertbildung über Dreh-Impulsgeber mit Druck-Tastfunktion.
 Parametrierbares, gesteuertes Oszillationsprofil für Dauertest- oder Entlüftungsfunktion
nutzbar.
 Zweikanalige, graphische Trendanzeige mit USB-Speicherfunktion für aktuellen
Ventilsoll- und Istwert.

Alle internen Sollwertvorgaben können in Abhängigkeit der vorhandenen
Maschinendynamik über einstellbare Rampenzeit geführt werden.
