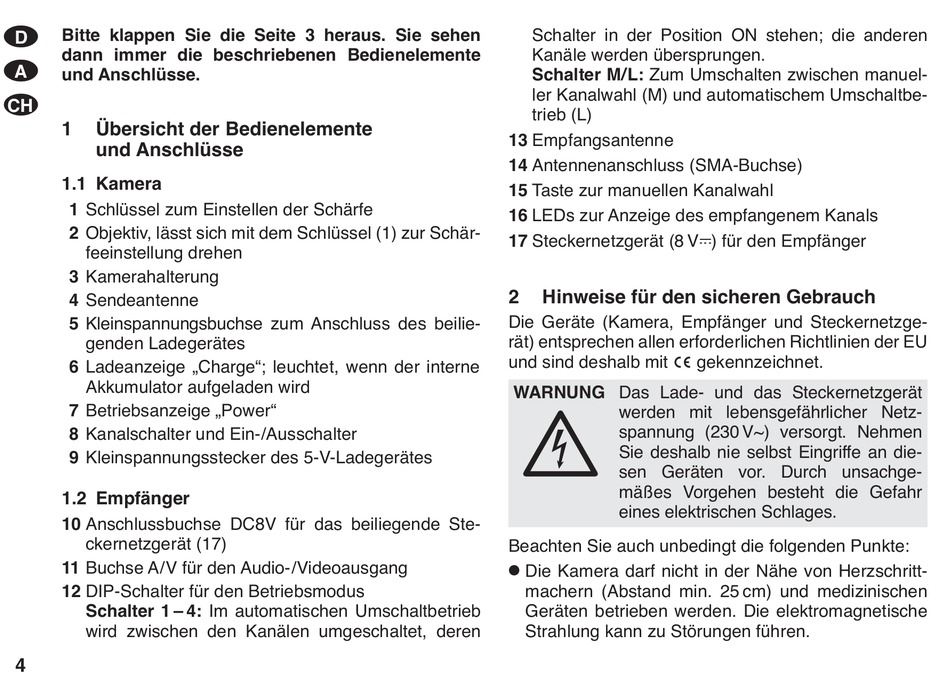

Bitte klappen Sie die Seite 3 heraus. Sie sehen
D
dann im mer die beschriebenen Bedien elemente
A
und An schlüs se.
CH
1
Übersicht der Bedienelemente
und Anschlüsse
1.1 Kamera
1 Schlüssel zum Einstellen der Schärfe
2 Objektiv, lässt sich mit dem Schlüssel (1) zur Schär-
feeinstellung drehen
3 Kamerahalterung
4 Sendeantenne
5 Kleinspannungsbuchse zum Anschluss des bei lie-
genden Ladegerätes
6 Ladeanzeige „Charge"; leuchtet, wenn der interne
Akkumulator aufgeladen wird
7 Betriebsanzeige „Power"
8 Kanalschalter und Ein-/Ausschalter
9 Kleinspannungsstecker des 5-V-Ladegerätes
1.2 Empfänger
10 Anschlussbuchse DC8V für das beiliegende Ste-
ckernetzgerät (17)
11 Buchse A/V für den Audio-/Videoausgang
12 DIP-Schalter für den Betriebsmodus
Schalter 1 – 4: Im automatischen Umschaltbetrieb
wird zwischen den Kanälen umgeschaltet, deren
4
Schalter in der Position ON stehen; die anderen
Kanäle werden übersprungen.
Schalter M/L: Zum Umschalten zwischen manuel-
ler Kanalwahl (M) und automatischem Umschaltbe -
trieb (L)
13 Empfangsantenne
14 Antennenanschluss (SMA-Buchse)
15 Taste zur manuellen Kanalwahl
16 LEDs zur Anzeige des empfangenem Kanals
17 Steckernetzgerät (8 V ) für den Empfänger
2
Hinweise für den sicheren Gebrauch
Die Geräte (Kamera, Empfänger und Steckernetzge-
rät) entsprechen allen erforderlichen Richt linien der EU
und sind deshalb mit
WARNUNG Das Lade- und das Steckernetzgerät
werden mit lebens gefähr licher Netz-
spannung (230 V~) versorgt. Nehmen
Sie deshalb nie selbst Eingriffe an die-
sen Geräten vor. Durch un sach ge -
mäßes Vorgehen be steht die Gefahr
eines elektrischen Schlages.
Beachten Sie auch unbedingt die folgenden Punkte:
G
Die Kamera darf nicht in der Nähe von Herzschritt-
machern (Abstand min. 25 cm) und medizinischen
Geräten betrieben werden. Die elektromagnetische
Strahlung kann zu Störungen führen.
gekennzeichnet.
