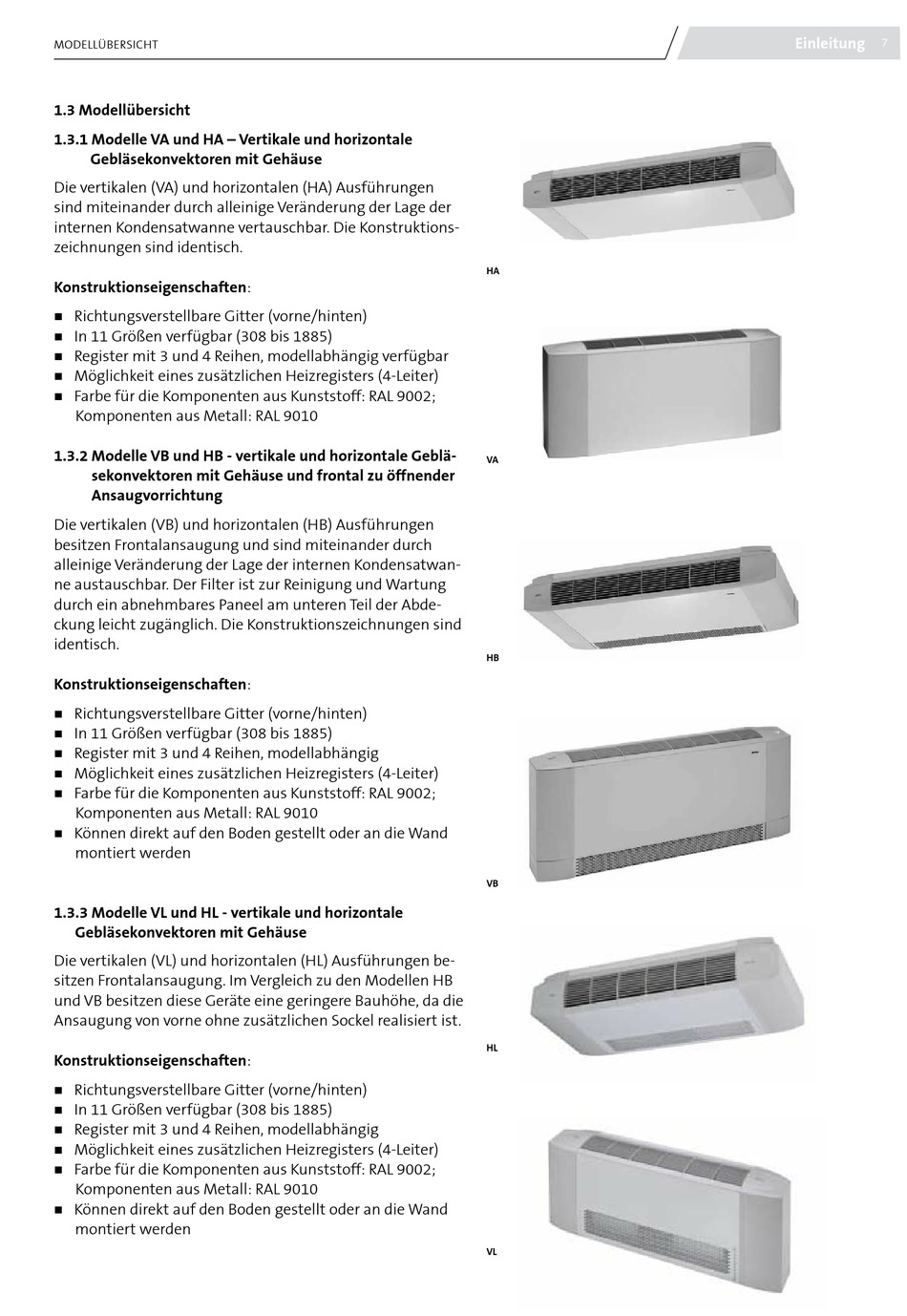

MODELLÜBERSIcHt
1.3 Modellübersicht
1.3.1 Modelle VA und HA – Vertikale und horizontale
Gebläsekonvektoren mit Gehäuse
Die vertikalen (VA) und horizontalen (HA) Ausführungen
sind miteinander durch alleinige Veränderung der Lage der
internen Kondensatwanne vertauschbar. Die Konstruktions-
zeichnungen sind identisch.
Konstruktionseigenschaften:
Richtungsverstellbare Gitter (vorne/hinten)

In 11 Größen verfügbar (308 bis 1885)

Register mit 3 und 4 Reihen, modellabhängig verfügbar

Möglichkeit eines zusätzlichen Heizregisters (4-Leiter)

Farbe für die Komponenten aus Kunststoff: RAL 9002;

Komponenten aus Metall: RAL 9010
1.3.2 Modelle VB und HB - vertikale und horizontale Geblä-
sekonvektoren mit Gehäuse und frontal zu öffnender
Ansaugvorrichtung
Die vertikalen (VB) und horizontalen (HB) Ausführungen
besitzen Frontalansaugung und sind miteinander durch
alleinige Veränderung der Lage der internen Kondensatwan-
ne austauschbar. Der Filter ist zur Reinigung und Wartung
durch ein abnehmbares Paneel am unteren teil der Abde-
ckung leicht zugänglich. Die Konstruktionszeichnungen sind
identisch.
Konstruktionseigenschaften:
Richtungsverstellbare Gitter (vorne/hinten)

In 11 Größen verfügbar (308 bis 1885)

Register mit 3 und 4 Reihen, modellabhängig

Möglichkeit eines zusätzlichen Heizregisters (4-Leiter)

Farbe für die Komponenten aus Kunststoff: RAL 9002;

Komponenten aus Metall: RAL 9010
Können direkt auf den Boden gestellt oder an die Wand

montiert werden

1.3.3 Modelle VL und HL - vertikale und horizontale

Gebläsekonvektoren mit Gehäuse
Die vertikalen (VL) und horizontalen (HL) Ausführungen be-
sitzen Frontalansaugung. Im Vergleich zu den Modellen HB
und VB besitzen diese Geräte eine geringere Bauhöhe, da die
Ansaugung von vorne ohne zusätzlichen Sockel realisiert ist.
Konstruktionseigenschaften:
Richtungsverstellbare Gitter (vorne/hinten)

In 11 Größen verfügbar (308 bis 1885)

Register mit 3 und 4 Reihen, modellabhängig

Möglichkeit eines zusätzlichen Heizregisters (4-Leiter)

Farbe für die Komponenten aus Kunststoff: RAL 9002;

Komponenten aus Metall: RAL 9010
Können direkt auf den Boden gestellt oder an die Wand

montiert werden
HA
VA
HB
VB
HL
VL
