ALLGEMEInES

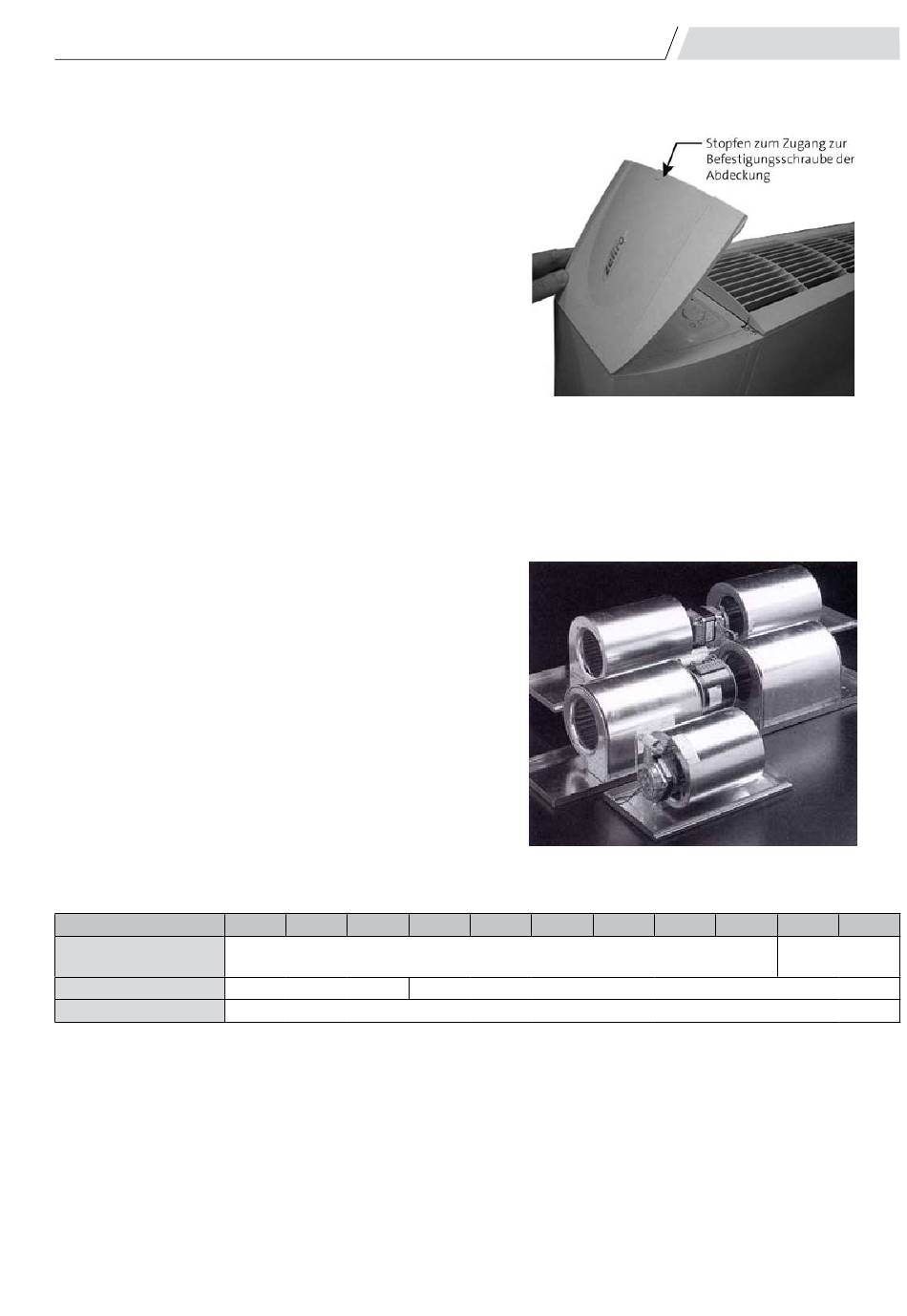

1.2.4 Die Verkleidung (CAB)

Die Verkleidung besteht aus Blech und ABS-Elementen.
Dieses wird an der internen Struktur mittels Schrauben
befestigt und kann in verschiedenen Farben der RAL-Palette
lackiert werden (Standardfarbe ist RAL 9010 bei Metall- und
RAL 9002 bei ABS-Elementen).
Die Luftausblasgitter bestehen aus verformungsbestän-
digem ABS. Die besondere chemische Zusammensetzung
garantiert eine längstmögliche Farbechtheit (weiß, RAL
9002). Die Gitter bewirken eine optimale Verteilung der Luft
im Raum. Durch Drehen der Gitter um 180° können Sie die
Luftrichtung beeinflussen. Links und rechts dieser Luftaus-
blasgitter befinden sich Klappen, welche den Zugang zur Re-
gelung (falls im Gerät installiert) sowie zur Hydraulikgruppe
ermöglichen. Diese Klappen können mit versteckten Schrau-
ben an der Abdeckung befestigt werden um so den Zugang
zu verhindern (z.B. bei Installation in Schulen, öffentlichen
Lokalen usw.). Die Feuerbeständigkeitsklasse der Gitter und
Klappen ist UL94 HB.

1.2.5 Die Ventilatoreinheit (GRV)

Die Ventilatoreinheit besteht aus einem Blech, auf dem die
Ventilatoren und der Motor angebracht sind. Die Motorauf-
hängungen sind gedämpft, um die Übertragung von Schwin-
gungen und Vibrationen zu vermeiden. Die Ventilatoren sind
zentrifugal mit direkt an der Motorwelle angebrachten Alu-
miniumschaufeln. Die Schnecken bestehen aus verzinktem
Blech. Die Standardmotoren sind einphasig (230 V und
50 Hz). Auf Anfrage können auch Motoren mit 60 Hz ge-
liefert werden. Die Motoren sind mit ständig betriebenem
Kondensator und automatischem thermischen Schutz,
mit Schutzgrad IP41 oder 44 ausgerüstet. Die gesamte
Ventilatoreinheit ist elektronisch ausgeglichen und kann
vom Gebläsekonvektor leicht, unabhängig von den ande-
ren Zubehörteilen, zur Kontrolle und für außerplanmäßige
Reinigungen herausgenommen werden. In folgender tabelle
werden die Anzahl der Ventilatoren und die Durchmesser
der Schaufeln einer jeden Ventilatoreinheit der Serie ZEFIRO
angegeben.
Größe
Art des transformators
Anzahl Ventilatoren
Ø Ventilator (mm)
Alle Ventilatoreinheiten bieten sechs Funktionsgeschwindig-
keiten, drei standardmäßig vorverkabelte und drei alternati-
ve (durch Änderung der werkseitigen elektrischen Verdrah-
tung, siehe S. 47). Die sechs Geschwindigkeiten wurden
mittels eines Stufentransformators bei den Modellen 308 bis
1260 betrieben, während bei den Modellen 1575 bis 1885
die sechs Geschwindigkeiten direkt an der Motorwicklung
verkabelt sind.
308 316 320
1
628 634 840
Stufentransformator
146
847 1250 1260
2
Einleitung
5
1575 1885
über die Wick-
lungen
