1.2.6 Die Steuereinheit

Die Steuereinheit enthält die Klemmen zum Anschluss an
die Stromversorgung sowie an die extern gelegenen elek-
trischen Zubehörelemente. Die Steuereinheit kann ohne Pro-
bleme auf die gegenüberliegende Anschlussseite montiert
werden, ohne die Ventilatoreinheit umbauen zu müssen.
Der Zugang zur Regeleinheit ist bei Modellen mit Gehäuse
über eine Klappe möglich. Die Serie ZEFIRO bietet zahlreiche
Konfigurationsmöglichkeiten, von einfachen 3-Stufen-ther-
mostaten bis zur vollautomatischen Regelung. Die Feuerbe-
ständigkeitsklasse ist UL94HB, die Schutzklasse IP41.

1.2.7 Die externe Kondensatwanne (ADPZ)

Die externe Kondensatwanne wird serienmäßig zu allen
Gebläsekonvektoren geliefert und besteht aus ABS, mit Feu-
erbeständigkeitsklasse UL94 HB.
Ihre Funktion besteht darin, das Kondenswasser, welches
sich um die Ventilgruppen bildet, zu sammeln und abzulei-
ten. Die Wanne für die horizontalen Modelle ist identisch mit
der für vertikale Modelle. Die Wannen sind an der Seite des
Gebläsekonvektors an den vorgesehenen Plätzen mit Schrau-
ben angebracht. Es wird jedoch empfohlen, die Befestigung
abzudichten (z.B. mit Silikon), um eine korrekte Installation
sicherzustellen. Das gesammelte Kondensat der externen
Kondensatwanne fließt in die interne Kondensatwanne ab.
ALLGEMEInES

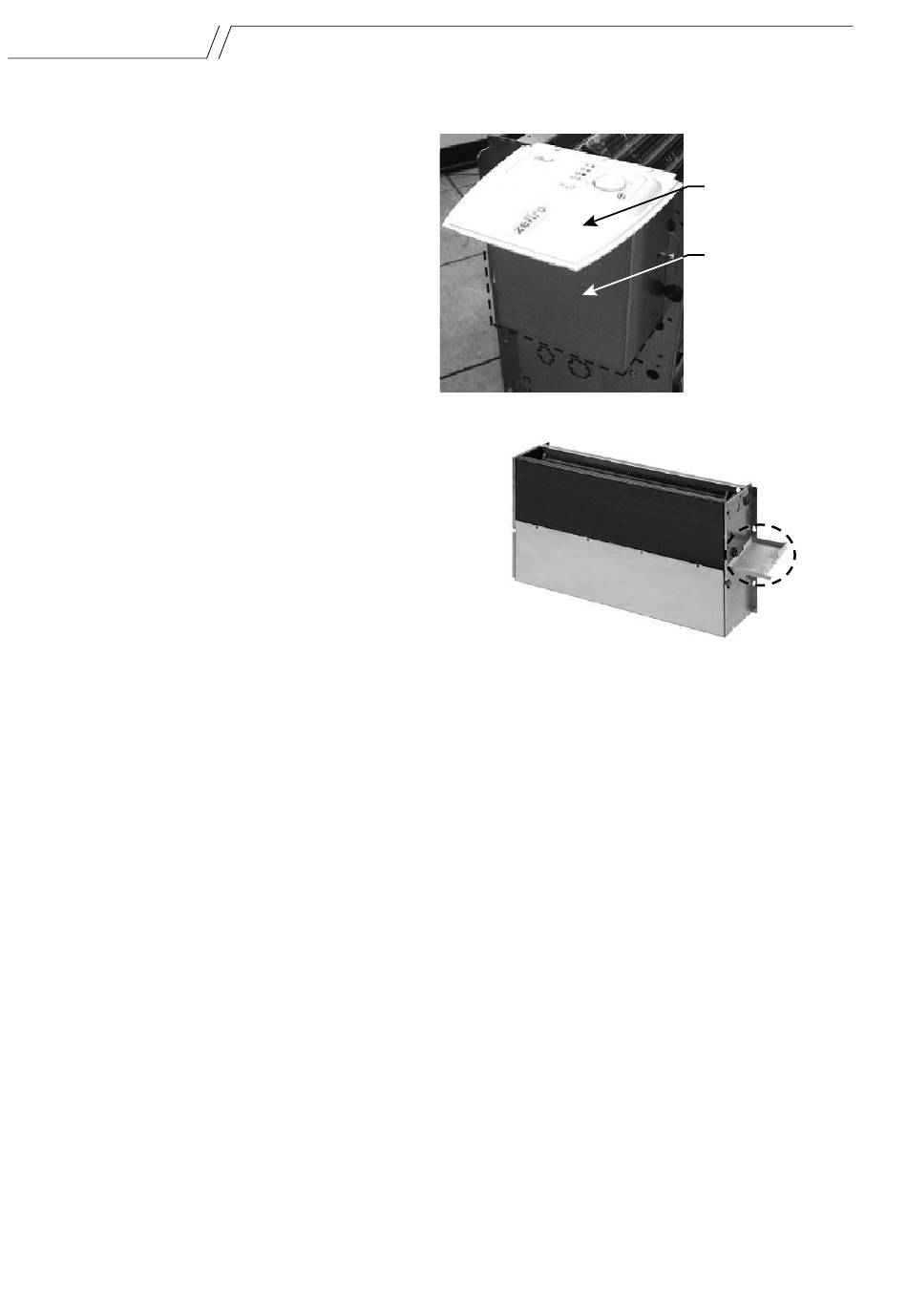

Abdeckung der
Steuereinheit mit
integriertem Regler
Steuereinheit
(Gehäuse aus ver-
zinktem Stahlblech)
