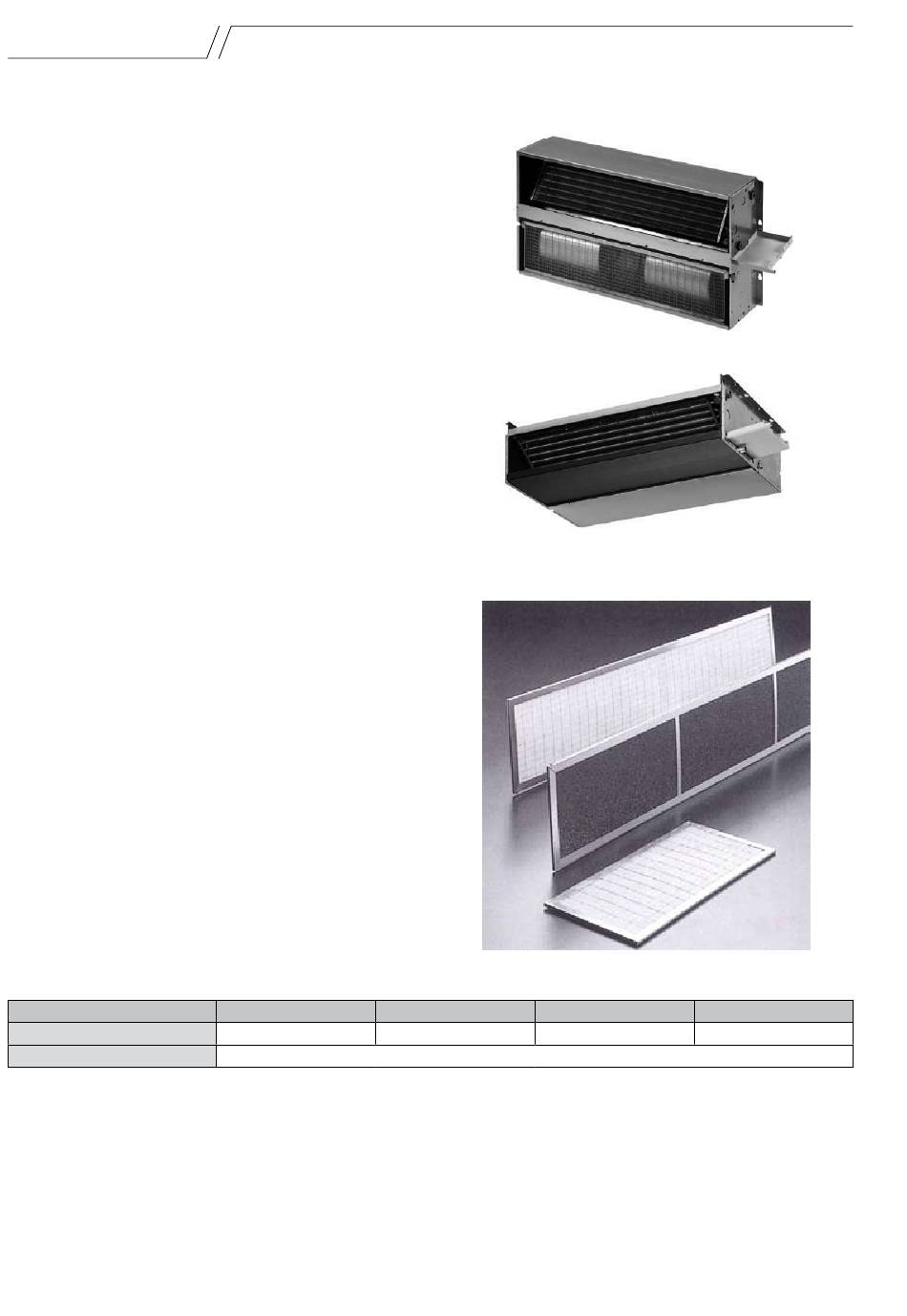

1.2.1 Die innere Struktur

Die innere Struktur besteht aus verzinktem Blech, Durch-
messer 0,8 oder 1 mm, je nach Funktion des teiles. Auf der
hinteren bzw. oberen Seite des Gerätes befinden sich die
Ösen zur Wand- bzw. Deckenmontage.
Die sechseckige Öse nahe der hydraulischen Anschlüsse
dient als torsionsverhinderung der Register bei zu fester
Anspannung. Die externe Kondensatwanne ist unabhängig
vom Ventilkit demontierbar. Die Form der Kondensatwanne
mit doppelter Schräge ermöglicht den Wasserablauf, sowohl
bei horizontal als auch vertikal angebrachtem Gebläsekon-
vektor. Alle Zubehörteile sind mit feuerfestem Material der
Klasse M1 isoliert.
1.2.2 Der Wärmetauscher
Der Wärmetauscher besteht aus Kupferrohren mit aufge-
prägten Aluminiumlamellen, die einen Abstand von 2,1 mm
haben. Die Wasseranschlüsse am Gerät sind zöllige Innenge-
winde. Alle Register werden Dichtigkeitsprüfungen mit
18 bar Druck unterzogen und eignen sich bis zu einem maxi-
malen Betriebsdruck von 10 bar (Pn10). Die Gebläsekonvek-
toren ZEFIRO können zum Betrieb an 4-Leiter-Anlagen mit
einem zusätzlichen Heizregister ausgestattet werden.
Gebläsekonvektoren der Serie ZEFIRO können auch mit
dreireihigen R134A oder R407c Direktverdampfungsregi-
stern ausgeliefert werden. Die Anschlüsse bei Direktver-
dampfungseinheiten bestehen aus Kupferrohranschlüssen
verschiedener Durchmesser. Die gerippte Form der Alumini-
umlamellen in Zusammenhang mit dem Gegenstromprinzip
gewährleisten einen wirkungsvollen temperaturaustausch.

1.2.3 Der Ansaugluftfilter

Der Filter aus nylon (Klasse G1) ist in einen Metallrahmen
eingespannt. Eine regelmäßige Filterreinigung garantiert
eine dauerhaft gute Leistung des Gerätes.
Auf Wunsch und für besondere Einsätze, können Filter mit
höheren Filterklassen (z.B. G2, G3, G4 und F5) geliefert wer-
den.
Die Filter sind 180 mm hoch, während die Längen gemäß der
Größe des Gebläsekonvektors variieren (siehe nachfolgende
tabelle).
Größe
Länge (mm)
Rahmenbreite (mm)
308 - 320 628 - 634
510
840 - 1260
770 1030
