12
B
Produktnummer . . . . . . . . . . . . . . . . . .
Modellnummer. . . . . . . . . . . . . . . . . . .
Seriennummer. . . . . . . . . . . . . . . . . . .
Kaufdatum. . . . . . . . . . . . . . . . . . . . . .
Kaufort . . . . . . . . . . . . . . . . . . . . . . . .
•BEWAHREN SIE BITTE EINEN
KAUFNACHWEIS AUF•
C
5
D
KIT 1
E
1
F
1
2
3
Produkttypenschild
Montage und Einstellung
1
90
0
2
4
3
KIT 2
3
2
G
Ihr Produkt ist durch ein silberfarbiges und schwarzes
Produkttypenschild gekennzeichnet. Damit
sichergestellt werden kann, daß Sie über alle
Produktangaben verfügen, wenn Sie Ersatzteile
bestellen wollen, Rat von einer unserer zugelassenen
Kundendienststationen benötigen oder sich mit
unserer Kundendienstabteilung in Verbindung setzen,
sollten Sie im zur Verfügung stehenden Platz Notizen
der in Abbildung B gezeigten Angaben machen.

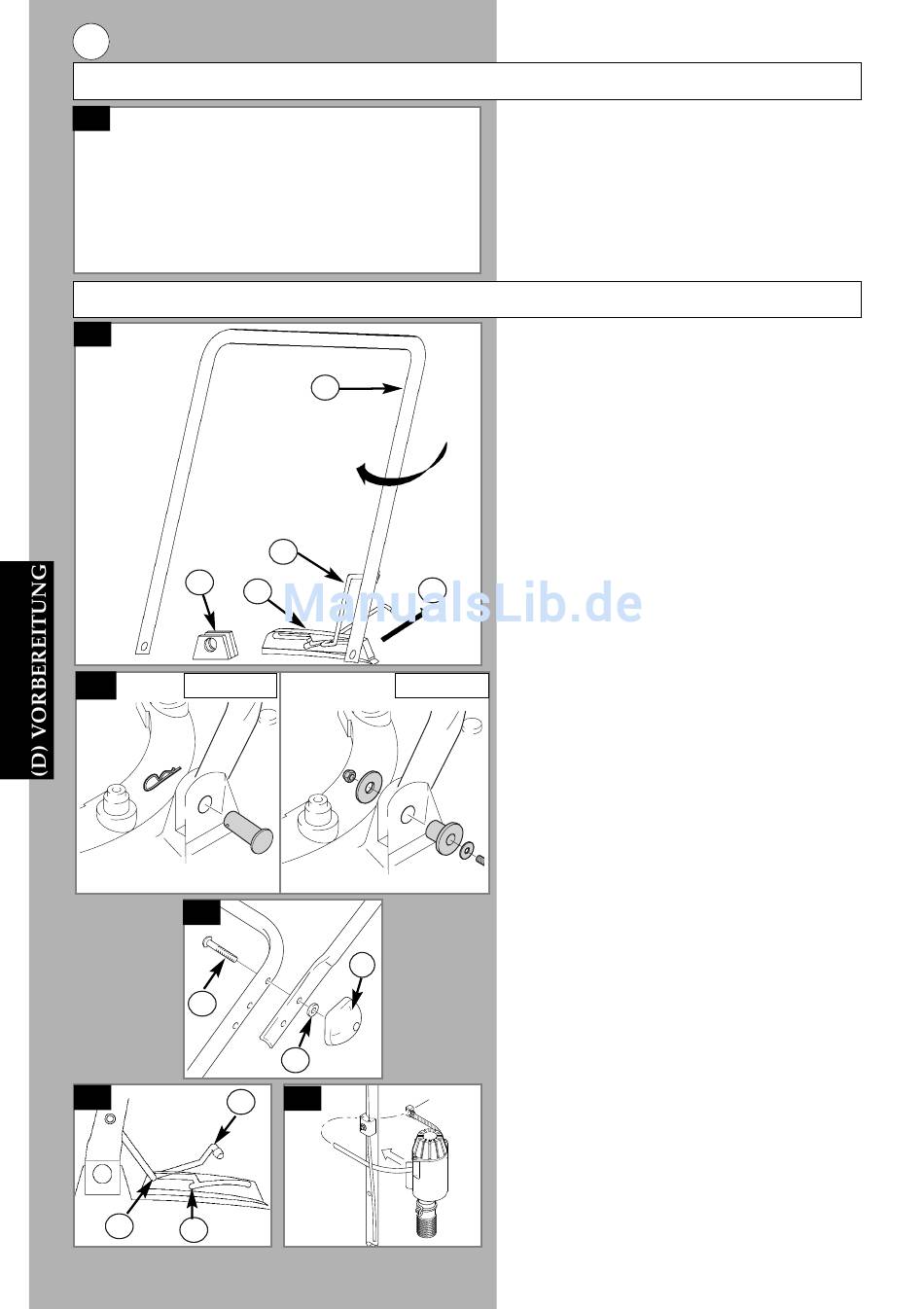

Montage des unteren Griffbügels an den
Rasenmäher
1.
Führen Sie den Haken (C2) am unteren
Griff (C1) halb durch den Mittelschlitz der
Führung (C3) in der vom Pfeil (C4)
angegebenen Richtung.
2.
Halten Sie den Haken (C2) im Mittelschlitz
der Führung (C3), drehen Sie den unteren
Griff (C1) im Uhrzeigersinn um 90°, so
daß sich die beiden Füße des unteren
Griffs in Position zwischen der
Haubenhalterung (C6) befinden.
3. Der untere Griff muß mit dem jeweils
gelieferten Kit an der Haube installiert
werden (siehe Abb. D).
Montage des oberen Griffs an den unteren
Griff
VOR Montage des oberen Griffs an den
unteren Griff unteren Griff durch Heben des
Einhängehakens (F1) in Parkstellung (F2)
stabilisieren.
1.
Dafür sorgen, daß sich der Choke-
Kontrollhebel (A2) von hinten gesehen auf
der rechten Seite befindet.
2.
Den unteren und oberen Griffbügel
zueinander ausrichten (siehe Bild 'E').
Die Schrauben (E1) und die Scheiben
(E2) montieren und mit Schraubknöpfen
(E3) festziehen.
3.
Die Kabel mit den gelieferten
Kabelbändern an den Griffen befestigen.
Dabei muß sichergestellt werden, daß die
Kabel nicht zwischen den oberen und
unteren Griffen eingeklemmt werden.
Position des Griffes
Die Position des Griffes kann unter
Verwendung der Führungs- und
Einhängeeinheit (A10) eingestellt werden. Zur
Einstellung der Griffposition
1.
Einhängehaken heben (F1)
2.
in die gewünschte Stellung bringen:
(F2) Parkstellung
Schnorchelfilter
1.
Schnorchelfilter am oberen Griff
anbringen. Siehe Abb. G.
(F3) Mähstellung
