Servicemode Sprachansage (Option Audiospeicher); Servicemode Auswerter - FunkTronic Commander 5 FMS Bedienungsanleitung

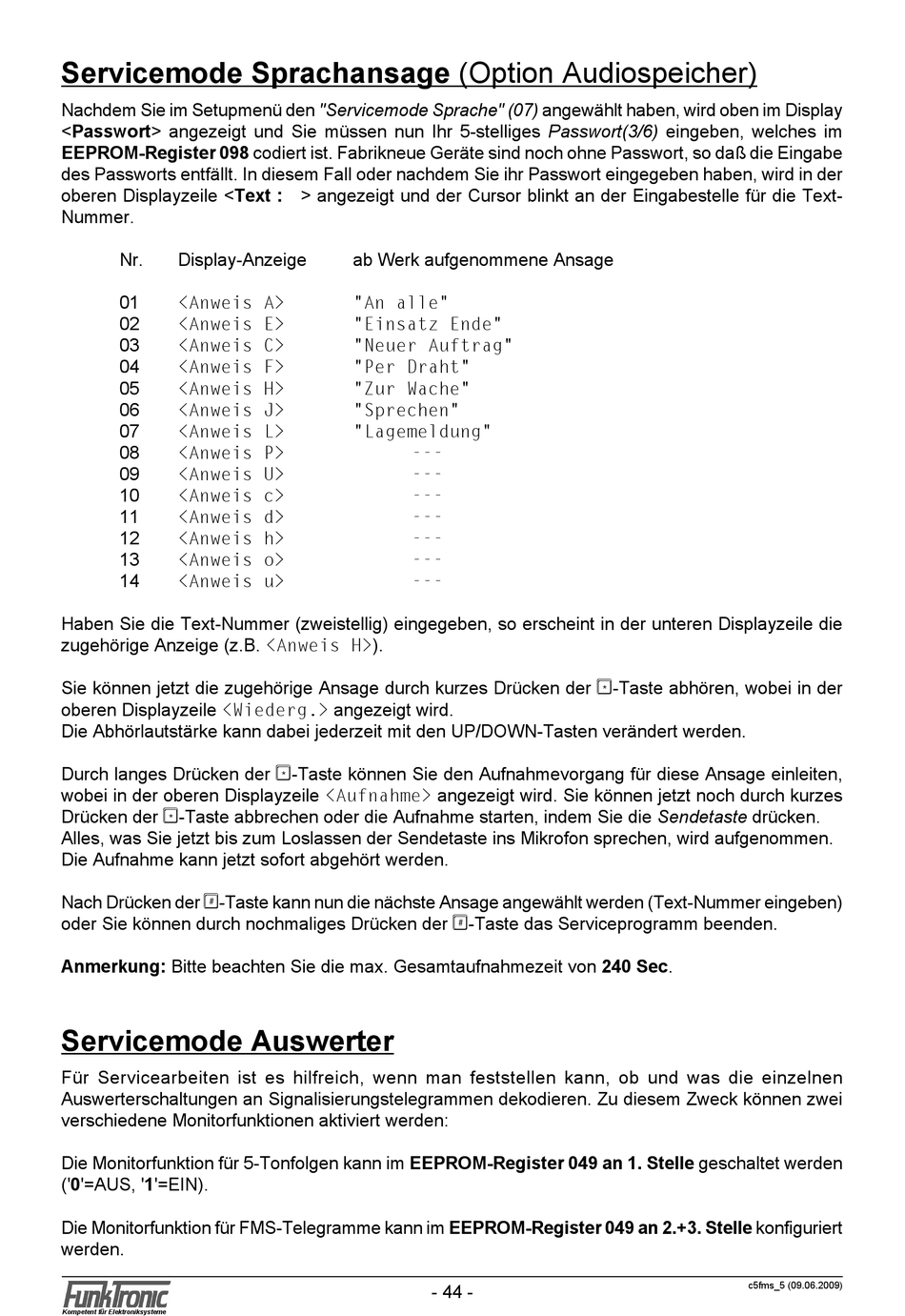

Servicemode Sprachansage (Option Audiospeicher)

Nachdem Sie im Setupmenü den "Servicemode Sprache" (07) angewählt haben, wird oben im Display
<Passwort> angezeigt und Sie müssen nun Ihr 5-stelliges Passwort(3/6) eingeben, welches im
EEPROM-Register 098 codiert ist. Fabrikneue Geräte sind noch ohne Passwort, so daß die Eingabe
des Passworts entfällt. In diesem Fall oder nachdem Sie ihr Passwort eingegeben haben, wird in der
oberen Displayzeile <Text : > angezeigt und der Cursor blinkt an der Eingabestelle für die Text-
Nummer.
Nr. Display-Anzeige
01 <Anweis A>
<Anweis E>
02
03 <Anweis C>
<Anweis F>
04
05 <Anweis H>
06 <Anweis J>
07 <Anweis L>
08 <Anweis P>
<Anweis U>
09
10 <Anweis c>
<Anweis d>
11
12 <Anweis h>
13 <Anweis o>
<Anweis u>
14
Haben Sie die Text-Nummer (zweistellig) eingegeben, so erscheint in der unteren Displayzeile die
zugehörige Anzeige (z.B. <Anweis H>).
Sie können jetzt die zugehörige Ansage durch kurzes Drücken der *-Taste abhören, wobei in der
oberen Displayzeile <Wiederg.> angezeigt wird.
Die Abhörlautstärke kann dabei jederzeit mit den UP/DOWN-Tasten verändert werden.
Durch langes Drücken der *-Taste können Sie den Aufnahmevorgang für diese Ansage einleiten,
wobei in der oberen Displayzeile <Aufnahme> angezeigt wird. Sie können jetzt noch durch kurzes
Drücken der *-Taste abbrechen oder die Aufnahme starten, indem Sie die Sendetaste drücken.
Alles, was Sie jetzt bis zum Loslassen der Sendetaste ins Mikrofon sprechen, wird aufgenommen.
Die Aufnahme kann jetzt sofort abgehört werden.
Nach Drücken der #-Taste kann nun die nächste Ansage angewählt werden (Text-Nummer eingeben)
oder Sie können durch nochmaliges Drücken der #-Taste das Serviceprogramm beenden.
Anmerkung: Bitte beachten Sie die max. Gesamtaufnahmezeit von 240 Sec.

Servicemode Auswerter

Für Servicearbeiten ist es hilfreich, wenn man feststellen kann, ob und was die einzelnen
Auswerterschaltungen an Signalisierungstelegrammen dekodieren. Zu diesem Zweck können zwei
verschiedene Monitorfunktionen aktiviert werden:
Die Monitorfunktion für 5-Tonfolgen kann im EEPROM-Register 049 an 1. Stelle geschaltet werden
('0'=AUS, '1'=EIN).
Die Monitorfunktion für FMS-Telegramme kann im EEPROM-Register 049 an 2.+3. Stelle konfiguriert
werden.
Kompetent für Elektroniksysteme
ab Werk aufgenommene Ansage
"An alle"
"Einsatz Ende"
"Neuer Auftrag"
"Per Draht"
"Zur Wache"
"Sprechen"
"Lagemeldung"
---
---
---
---
---
---
---
- 44 -
c5fms_5 (09.06.2009)
