PositionMaster EDP300
Elektropneumatischer Stellungsregler
Partial Stroke Test
Mit dem Partial Stroke Test kann die Funktion der
Sicherheitsstellung von ESD-Ventilen (Emergency Shutdown)
überprüft werden.
Der Test kann sowohl lokal am Gerät, zeitgesteuert sowie über
das DTM gestartet werden. Der Stellungsregler entlüftet den
Ausgang 1 so lange, bis die zuvor definierte
Positionsänderung erfolgt ist. Erfolgt dies nicht in der
konfigurierten Zeit, kann ein Alarm ausgegeben werden.
Dies beugt einem unerwarteten Ausfall des Ventils vor.
Nach Beendigung des Tests fährt der Stellungsregler das
Ventil auf die zuletzt gültige Position und schaltet wieder auf
den zuletzt aktuellen Regelbetrieb um.
Die Geschwindigkeit, mit der das Ventil in die jeweilige
Richtung verfahren wird, ist mit zwei getrennten Parametern
zu reduzieren.
Schleppzeiger
In diesem Diagramm werden die minimalen, maximalen und
durchschnittlichen Werte eines selektierbaren Parameters in
drei verschiedenen Zeitintervallen angezeigt. Der Trend der
Schleppzeiger über den zeitlichen Verlauf lässt die Planung
vorbeugender Maßnahmen zu, um einen Ausfall der Armatur
zu vermeiden.
10 DS/EDP300-DE | PositionMaster EDP300
Trend Histogramm
In diesem Histogramm wird angezeigt, in welchem
Positionsbereich des Ventils z. B. am häufigsten geregelt
wurde. Die anzuzeigenden Parameter können vom Anwender
ausgewählt werden. Über diese Grafik lässt sich z. B. die am
häufigsten benutzte Ventilposition erkennen, die eine
Beurteilung der Ventilauslegung zulässt. Über den
Differenzdruck, Stellzeitüberwachungsalarme etc. lässt sich
Reibung in einem Ventilbereich erkennen.

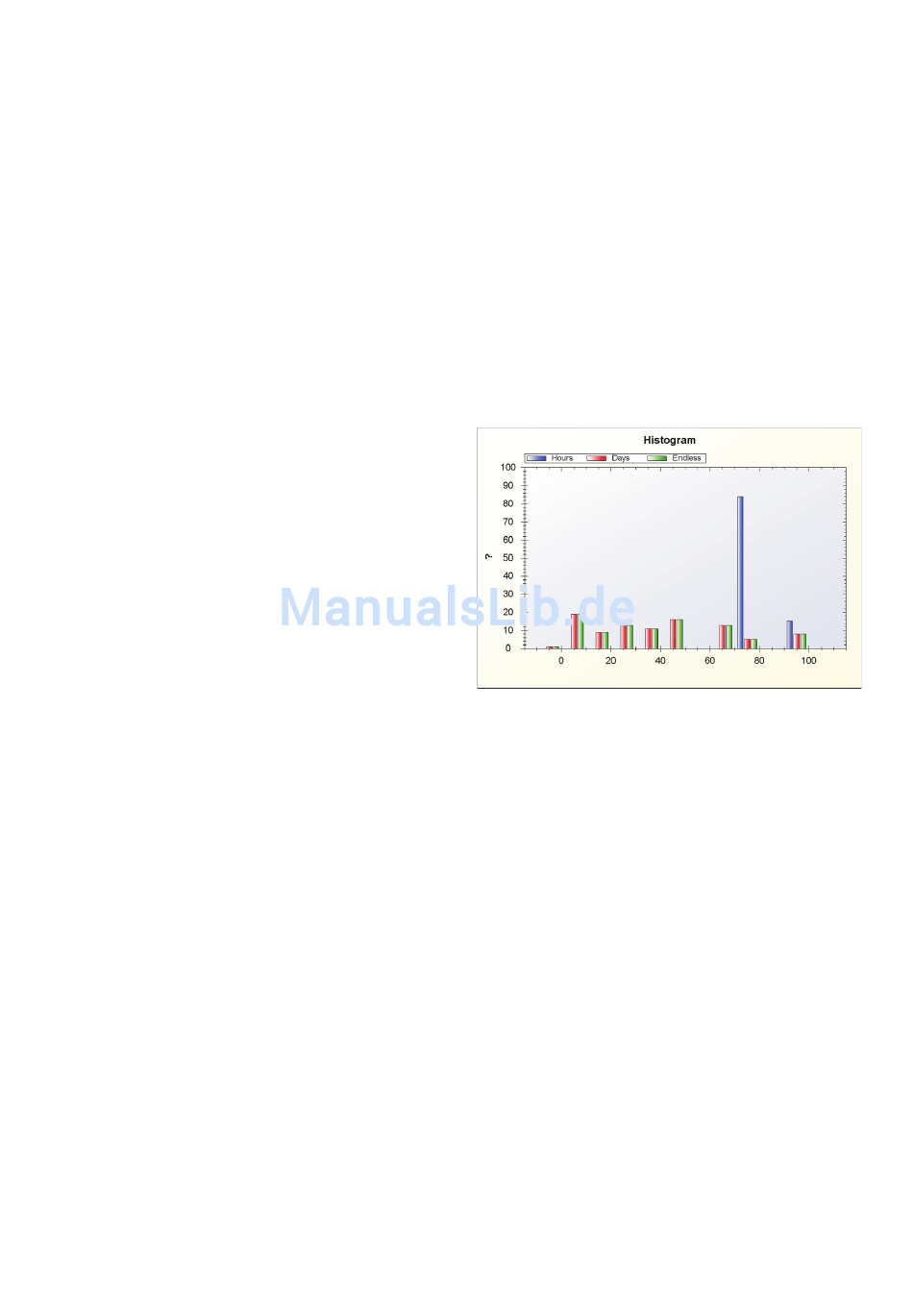

Abb. 12: Beispiel Trend Histogramm
Trend Diagramm
In diesem Diagramm wird angezeigt, in welchem
Positionsbereich des Ventils die größte Regelabweichung
aufgetreten ist. Daraus lässt sich eine Aussage über die
Ventilreibung, die Antriebsgröße oder den Zuluftdruck ableiten.
