Montage- und Bedienungsanleitung Basic

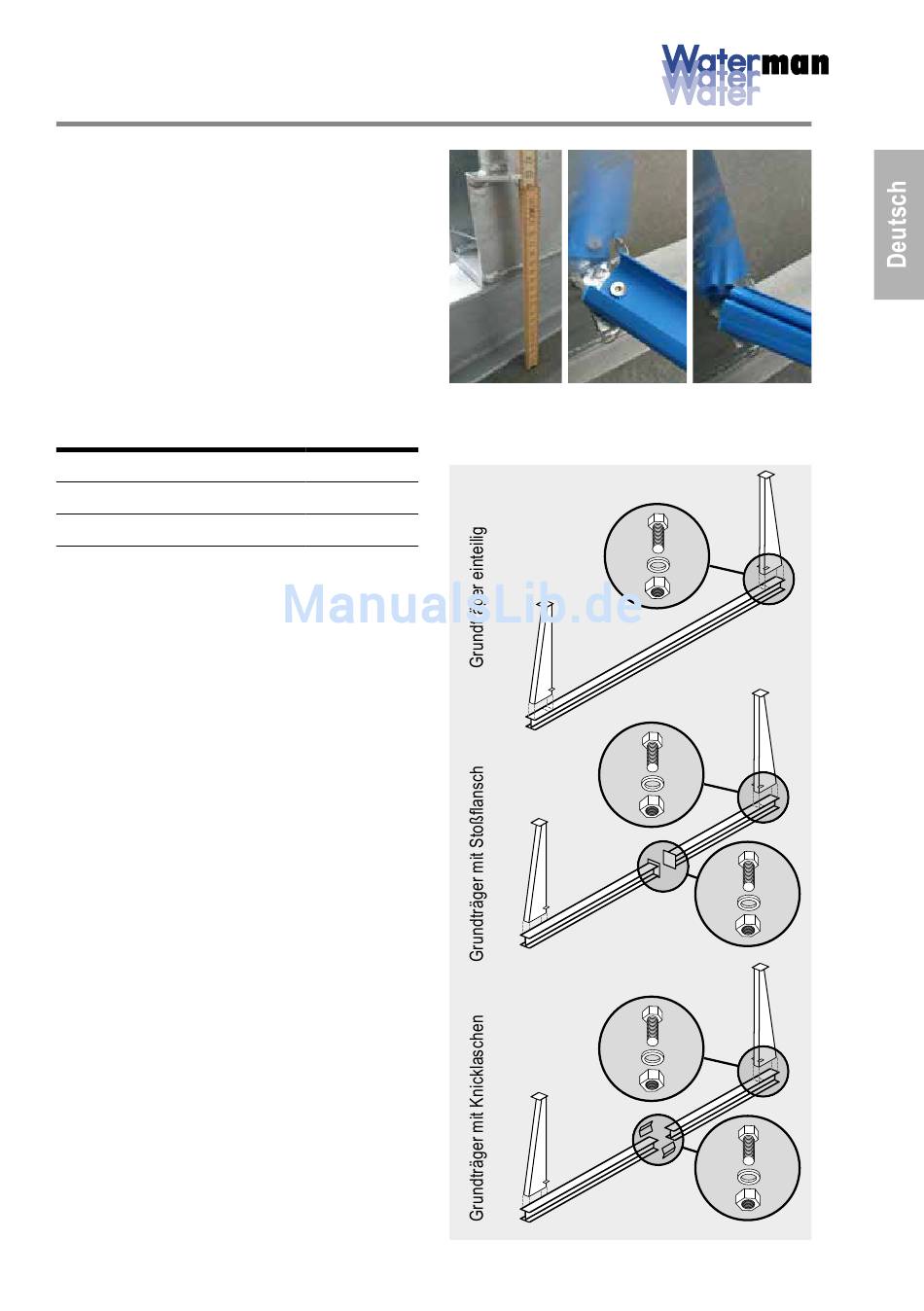

MONTAGE DER STAHLSTÜTZTRÄGER
Je nach Beckengröße sind unterschiedliche
Stahlträger bei Ihrem Schwimmbecken erforderlich
(siehe Stückliste). Bitte montieren Sie die zu Ihrem
Becken gehörenden Stahlträger gem. der nach-
folgenden Skizzen. Bitte achten Sie darauf, dass
alle Schraubverbindungen wirklich fest und sicher
montiert werden.
Abmessung
Graben-
Schwimmbecken
470 x 300 cm
320 cm
540 x 350 cm
370 cm
650 x 420 cm
440 cm
Bitte den Stützenabstand der fertig montierten
Stützen anhand der folgenden Tabelle nochmal
kontrollieren. Hier sehen Sie auch das erforderliche
Maß für den Graben zum Einlassen der Stützen.
AUFSTELLEN UND FIXIEREN
DER STAHLSTÜTZTRÄGER
Vormontierte Stützeinheiten in den Graben stellen.
Stützeinheit genau senkrecht ausrichten. Ebener-
dig mit der Betonplatte vergießen (Einbautiefe ca.
22,5 cm), so dass die Laschen zur Befestigung der
Bodenschienen mit der Oberkante der Betonplatte
abschließen.
Stützen-
länge
abstand „S"
248,0 cm
297,5 cm
359,6 cm
Einbautiefe des
Montage des
Stahlträgers
Bodenschienen-
(ca. 22,5 cm)
Anschluss-Stückes
Aufstecken der
Bodenschiene am
Stahlträger
21
