20
BODENVORBEREITUNG
ACHTFORMBECKEN
Der beste Untergrund für Ihr Schwimmbecken
ist eine Betonplatte (Stärke ca. 20 cm), welche
jedoch wirklich zu 100 % in der Waage sein muss
(Terrassen, Pflasterflächen etc. sind kritisch/ nicht
geeignet, da mit Gefälle angelegt).
1.

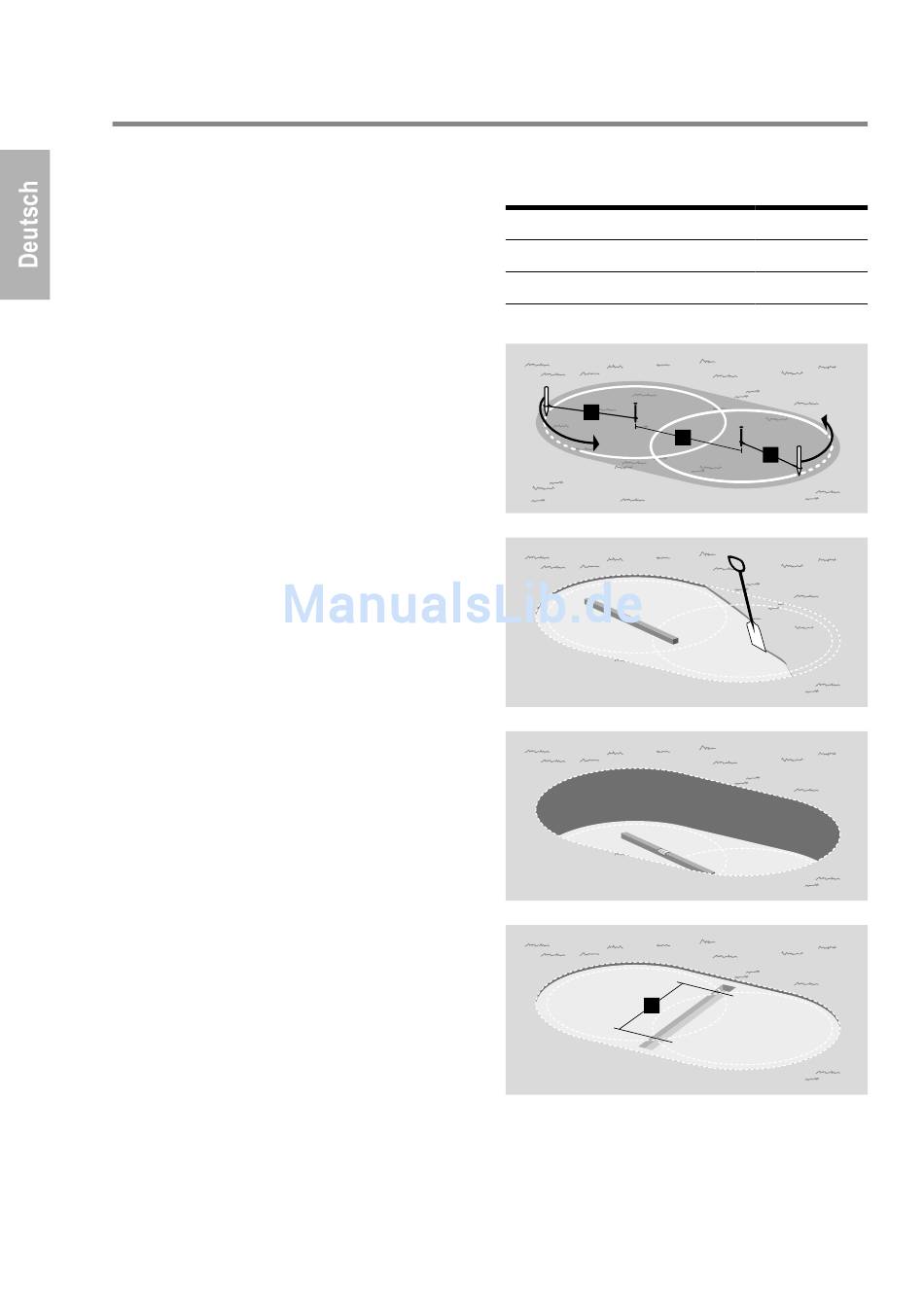

Bitte die Stellfläche markieren, in dem Sie
zwei Pfähle im Abstand A (siehe Tabelle)
einschlagen und mittels Schnur (Länge siehe
Tabelle) und Markierspray bzw. Mehlflasche
zwei Kreise abbilden:
Als Untergrund für Ihren Basic – Achtformpool
empfehlen wir eine Betonplatte mit Eisenarmierung
(Stärke 20 cm). Der Untergrund muss auf jeden Fall
eine Tragfähigkeit von mindestens 1,2 t. (Beckentie-
fe 1,20 m) bzw. 1,0 t. (Beckentiefe 0,90 m) haben.
Der Untergrund muss zu 100 % in der Waage
sein, die maximale Abweichung beträgt 1 cm auf
der gesamten Stellfläche des Pools. Bei größeren
Abweichungen riskieren Sie den Einsturz des
gesamten Schwimmbeckens.
Der Stellplatz des Pools sollte im Durchmesser
mindestens 20 cm größer sein, als das Pool-Maß
(siehe Schnurlänge lt. Tabelle). Bei Erdeinbau
entsprechend der Wandhinterfüllung dann bitte
anpassen (bei nachdrückendem Erdreich empfehlen
wir eine 30 cm Magerbetonhinterfüllung). Bitte
in diesem Fall das Maß Schnurlänge um 10 cm
erhöhen (lt. v.g. Tabelle).
In der Mitte der Betonplatte müssen Sie bitte in
jedem Fall einen Graben mit 240 mm Breite und
255 mm Tiefe berücksichtigen, hier wird später der
Stahlträger eingelassen und mit Beton fixiert. (Länge
des Grabens siehe Tabelle auf der nächsten Seite)
Der Stahlträger wird ca. 22,5 cm in die Bodenplatte
eingelassen (bis zur Höhe der Befestigungslaschen
der Bodenschienen Anschluss – Stücke).
Montage- und Bedienungsanleitung Basic
Abmessung
Schnurlänge
Schwimmbecken
„R"
470 x 300 cm
170 cm
540 x 350 cm
195 cm
650 x 420 cm
230 cm
R
A
ebenerdige
Bodenvorbereitung
eingebautes
Becken
S
Graben für
Stahlträger
Abstand
„A"
170 cm
190 cm
230 cm
R
