Inhalt
I / Beschreibung ....................................................................................................................... 1
II / Netzanschluss – Inbetriebnahme ...................................................................................... 2
III / Verwendung als Stromquelle ........................................................................................... 2
IV / Verwendung als Starthilfe ................................................................................................. 3
V / Verwendung als Kompressor .............................................................................................. 3
VI / Technische Daten .............................................................................................................. 3
VII / Hinweise und Warnungen ................................................................................................ 4
VIII / Garantie .......................................................................................................................... 4
IX / Konformitätserklärung ...................................................................................................... 4
Wir freuen uns, dass Sie sich für ein Markengerät der Firma GYS entschieden haben und danken Ihnen
für das entgegengebrachte Vertrauen. Um das Gerät optimal nutzen zu können, lesen Sie bitte die
Betriebsanleitung sorgfältig durch.
I / BESCHREIBUNG
Der STARTAIR SCP400 ist ein tragbarer, vom Stromnetz unabhängiger Starter, welcher durch
integrierte Hochleistungsbatterie 3 Verwendungsmöglichkeiten hat:
1.
Starthilfe für Benzin- und Dieselfahrzeuge (400A Startstrom/ 1000A Peakstrom)
2.
Kompressor 18 bar (13l/min) zum Aufpumpen von Rädern, Ballons, ...
3.
Stromquelle 12V DC für TV, elektrisches Werkzeug,...
150509–V2
BETRIEBSANLEITUNG
Startgerät
STARTAIR SCP400

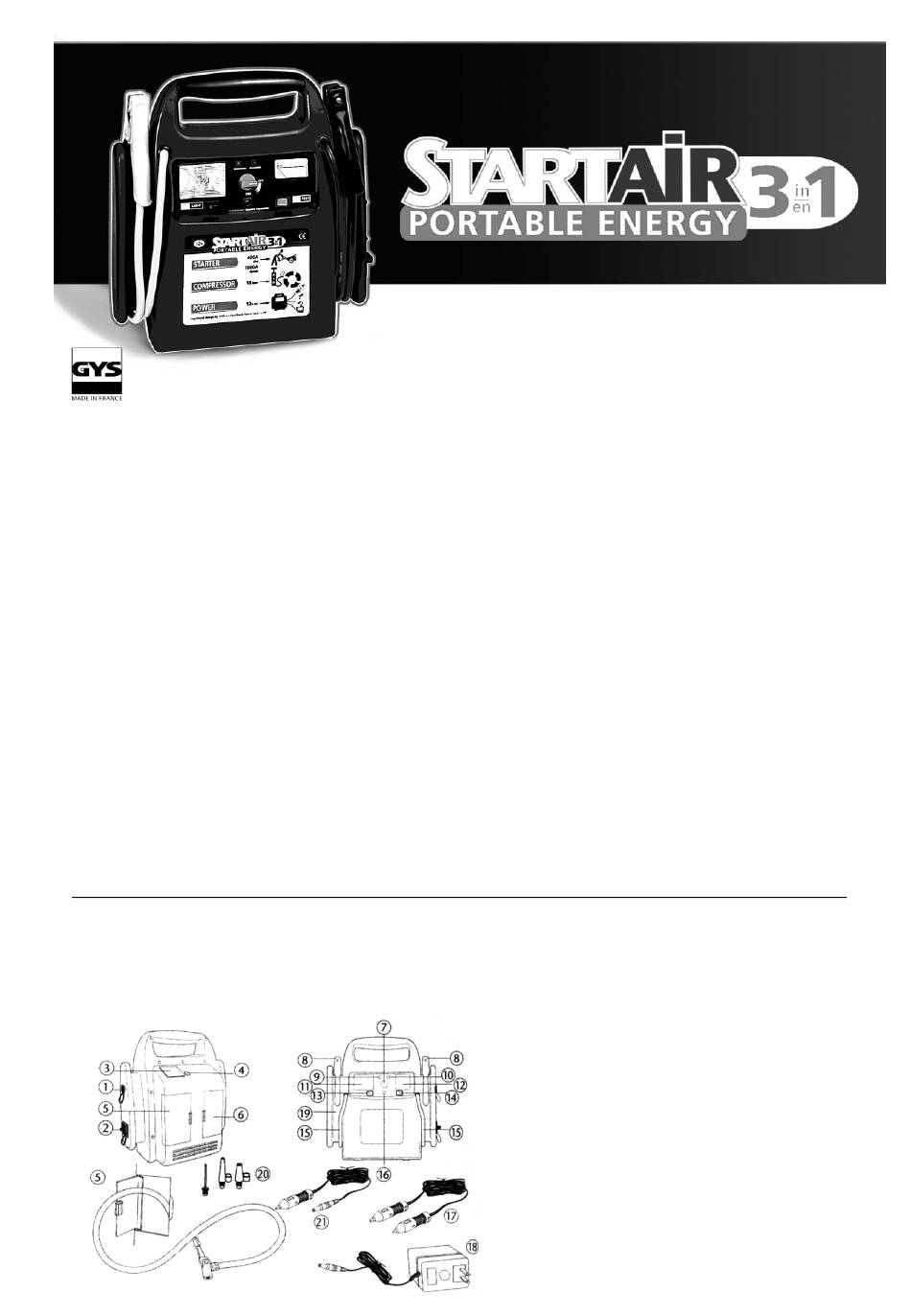

Abbildung Nr.
1. 12V DC Anschlussbuchse mit Überspannungsschutz
2. Ladegerätbuchse
3. Druckluftanzeige
4. Ein-/ Ausschalter für Luftkompressor
5. Druckluftschlauch mit Ventilanschluss
6. AC/ DC Anschlusskabelbox
7. Hauptschalter Ein/ Aus
8. Anschlussklemmen
9. Ladestatusanzeige „Lade" (=charging)
10. Ladestatusanzeige „Batterie aufgeladen" (=charged)
11. Notleuchte
12. Batterie-/ Ladezustandsanzeige
13. Schalter für Notleuchte
14. Testschalter
15. Anschlusskabel
16. Warnanzeige bei Verpolung
17. Überbrückungskabel für Zigarettenanzünder
18. 230V Ladegerät mit Ladekabel
19. Robustes Gehäuse
20. Ventiladaptor
21. 12V DC Ladekabel für Zigarettenanzünder
Werbung
Verwandte Anleitungen für GYS STARTAIR SCP400
Inhaltszusammenfassung für GYS STARTAIR SCP400
- Seite 1 VIII / Garantie .......................... 4 IX / Konformitätserklärung ...................... 4 Wir freuen uns, dass Sie sich für ein Markengerät der Firma GYS entschieden haben und danken Ihnen für das entgegengebrachte Vertrauen. Um das Gerät optimal nutzen zu können, lesen Sie bitte die Betriebsanleitung sorgfältig durch.
- Seite 2 STARTAIR STARTAIR STARTAIR STARTAIR II / NETZANSCHLUSS – INBETRIEBNAHME AUFLADEN MIT LADEGERÄT (18) Vor einer ersten Inbetriebnahme muss das Gerät vollständig aufgeladen werden [„Charged“- Anzeige leuchtet (10)]. Dies kann bis zu 48 Stunden dauern. Verbinden Sie hierfür das 230V Ladegerät (18) mit der Ladegerätbuchse (2) des STARTAIRS. Der STARTAIR verfügt über eine automatische Ladeabschaltung, die ein Überladen der integrierten Batterie verhindert.
- Seite 3 STARTAIR STARTAIR STARTAIR STARTAIR IV / VERWENDUNG ALS STARTHILFE Schalten Sie die Zündung am Fahrzeug aus Schließen Sie die rote Anschlussklemme (+) am Pluspol (+) der Batterie und die schwarze Anschlussklemme (-) an ein festes Metallbauteil des Motors an ACHTUNG! •...
- Seite 4 Fachhandel einschicken. Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvoranschlags durch den Besteller. Im Fall einer Garantieleistung trägt GYS ausschließlich die Kosten für den Rückversand an den Fachhändler. IX / KONFORMITÄTSERKLÄRUNG GYS erklärt, dass das Startgerät STARTAIR SCP400 richtlinienkonform mit folgenden europäischen Bestimmungen:...
