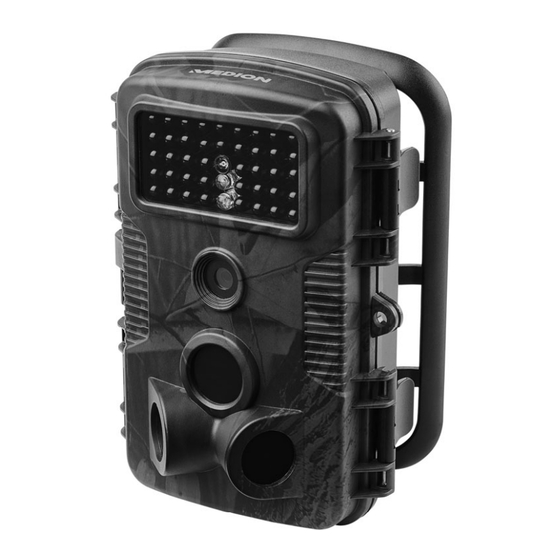

Medion E47104 Bedienungsanleitung
Verwandte Anleitungen für Medion E47104
Inhaltszusammenfassung für Medion E47104

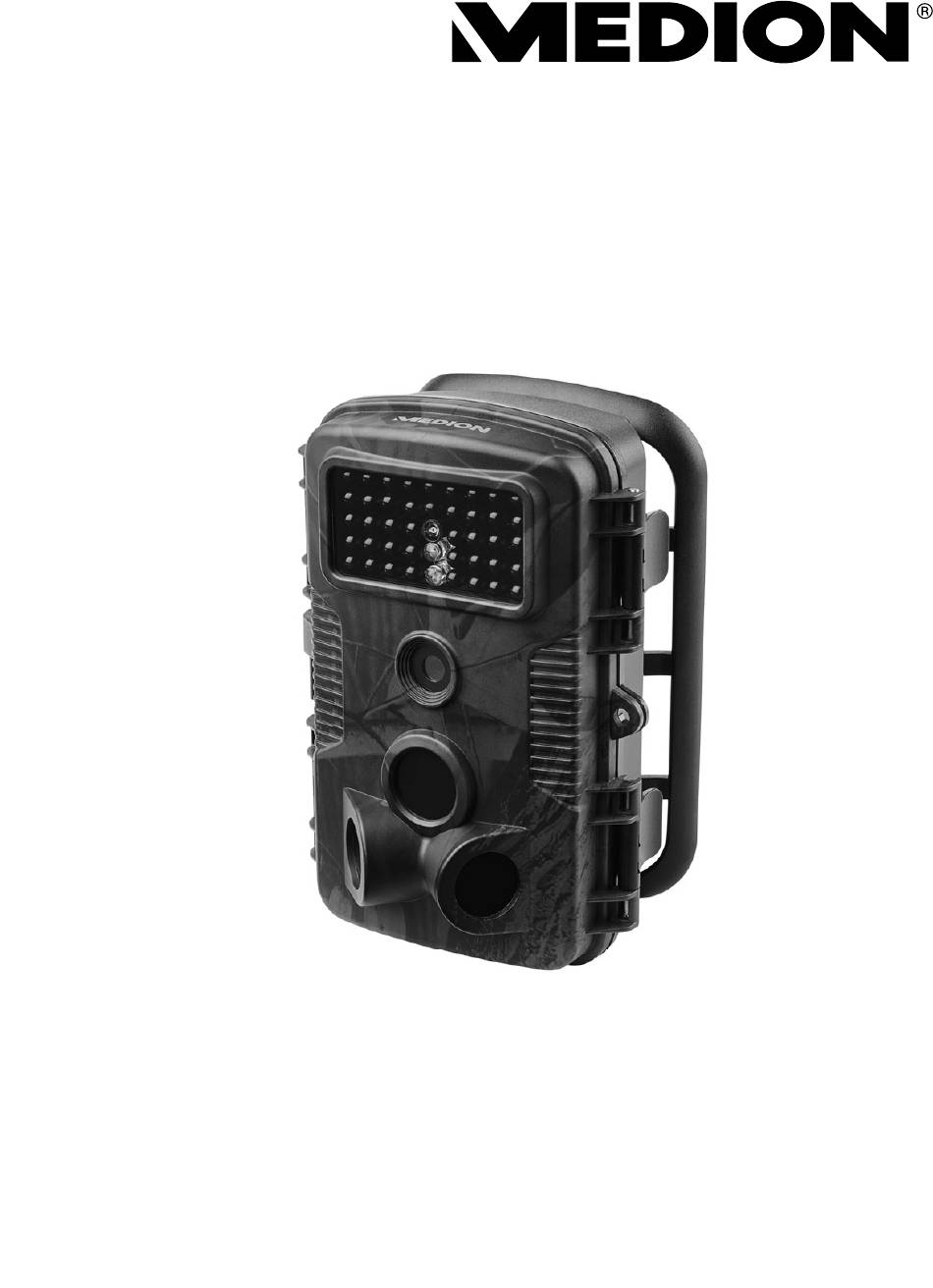

- Seite 1 Bedienungsanleitung Mode d‘emploi Istruzioni per l‘uso Wildkamera Caméra de chasse Foto/videotrappola MEDION ® E47104 (MD 88104)
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Informationen zu dieser Bedienungsanleitung ..6 1.1. Zeichenerklärung ............6 Bestimmungsgemäßer Gebrauch ......9 Sicherheitshinweise ..........10 3.1. Eingeschränkter Personenkreis ......10 3.2. Vorsichtsmaßnahmen ..........11 3.3. Umgang mit Batterien ..........14 3.4. Niemals selbst reparieren ........16 3.5. Spritzwasserschutz ............. 17 3.6. - Seite 3 Testmodus- und Beobachtungsmodus ....33 8.1. Testmodus ..............33 8.2. Beobachtungsmodus ..........33 Menüeinstellungen ..........34 9.1. Modus ................34 9.2. Fotoauflösung .............. 34 9.3. Videoauflösung............34 9.4. Serienaufnahme ............35 9.5. PIR Empfindlichkeit ............ 35 9.6. Videolänge ..............35 9.7.
- Seite 4 11.1. Über USB anschließen ..........45 11.2. DCF-Speicherstandard ..........45 11.3. Kartenlaufwerk ............45 12. Fehlersuche .............. 46 13. Wartung und Pflege ..........48 14. Entsorgung ............... 49 15. Technische Daten ............. 50 16. Konformitätsinformation ........51 17. Serviceinformationen ..........52 18.
-
Seite 5: Informationen Zu Dieser Bedienungsanleitung
Informationen zu dieser Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt ent- schieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Lesen Sie vor Inbetriebnahme die Sicherheitshinweise und die gesamte Anleitung aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung. Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. - Seite 6 VORSICHT! Warnung vor möglichen mittleren und oder leichten Verletzungen! WARNUNG! Warnung vor Gefahr durch explosions- gefährliche Stoffe! WARNUNG! Warnung vor Gefahr durch Verätzung! WARNUNG! Warnung vor Gefahr durch elektrischen Schlag! HINWEIS! Hinweise beachten, um Sachschaden zu ver- meiden! Weiterführende Informationen für den Ge- brauch des Gerätes! Hinweise in der Bedienungsanleitung beachten! Aufzählungspunkt / Information über Ereignisse...
- Seite 7 Auszuführende Handlungsanweisung Konformitätserklärung (siehe Kapitel „Konfor- mitätserklärung“): Mit diesem Symbol markier- te Produkte erfüllen die Anforderungen der EG- Richtlinien. Symbol für Gleichstrom Abb. Polaritätskennzeichnung Bei Geräten mit Hohlsteckern kennzeichnen diese Symbole die Polarität des Steckers, es gibt Abb. zwei Varianten der Polarität entweder Innen Plus und Außen Minus (Abb.
-
Seite 8: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Diese Kamera ist ein Gerät der Informationselektronik. Das Gerät ist zum Aufstellen für die automatische Aufnah- me von Bildern und Videos im Digitalformat geeignet. Für die automatische Aufnahme verfügt die Kamera über Bewe- gungssensoren. Das Gerät ist nur für den privaten und nicht für den industri- ellen/kommerziellen Gebrauch bestimmt. -
Seite 9: Sicherheitshinweise
Sicherheitshinweise 3.1. Eingeschränkter Personenkreis WARNUNG! Verletzungsgefahr! Es besteht Verletzungsgefahr für Perso- nen mit verringerten physischen, senso- rischen oder mentalen Fähigkeiten (bei- spielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer phy- sischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (bei- spielsweise ältere Kinder). -
Seite 10: Vorsichtsmaßnahmen
Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden. Kinder jünger als 8 Jahre sollen vom Gerät und der Anschlussleitung ferngehalten werden. Lagern Sie alle verwendeten Verpackungsma- terialien (Säcke, Polystyrolstücke usw.) nicht in der Reichweite von Kindern. ... - Seite 11 Verwenden oder lagern Sie die Kamera nicht unter Sonneneinstrahlung oder bei hohen Temperaturen. Eine solche Belastung kann zum Auslaufen der Batterien oder zur Verfor- mung des Gehäuses führen. Wenn Sie das Gerät schnell aus einer kalten Umgebung in eine warme Umgebung oder umgekehrt bringen, kann sich im und am Ge- rät Kondenswasser bilden, das zu Funktions- störungen und Schäden am Gerät führen kann.
- Seite 12 schalten der Stromversorgung zu einem Da- tenverlust führen oder die interne Schaltung bzw. den Speicher beschädigen. Wenn die Kontakte der Batterien verschmutzt sind, reinigen Sie diese mit einem trockenen, sauberen Tuch oder verwenden Sie einen Ra- diergummi, um Rückstände zu entfernen. ...
-
Seite 13: Umgang Mit Batterien
3.3. Umgang mit Batterien Das Gerät wird mit Batterien betrieben. Beachten Sie hierzu folgende Hinweise: Halten Sie neue und gebrauchte Batterien von Kindern fern. Kontakt mit Batteriesäure vermeiden. Bei Kon- takt mit Haut, Augen oder Schleimhäuten die betroffene Stellen mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen. - Seite 14 Prüfen Sie vor dem Einlegen der Batterien, ob die Kontakte im Gerät und an den Batterien sauber sind und reinigen Sie diese gegebe- nenfalls. Legen Sie grundsätzlich nur neue Batterien gleichen Typs ein. Benutzen Sie nie alte und neue Batterien zusammen.
-
Seite 15: Niemals Selbst Reparieren
Werfen Sie Batterien nicht ins Feuer. Nehmen Sie ausgelaufene Batterien sofort aus dem Gerät. Reinigen Sie die Kontakte, bevor Sie neue Batterien einlegen. Es besteht Verät- zungsgefahr durch Batteriesäure! Entfernen Sie auch leere Batterien aus dem Gerät. ... -
Seite 16: Spritzwasserschutz
3.5. Spritzwasserschutz Die Kamera ist gegen allseitiges Spritzwasser ge- mäß der Schutzklasse IP54 geschützt. Verwenden Sie die Kamera nicht unter Wasser. Am Gehäuse kann sich nach dem Betrieb im Freien Restwasser sammeln, das beim Öffnen des Bedienfachs ins Innere der Kamera gelan- gen kann. -
Seite 17: Persönlichkeitsrecht
3.6. Persönlichkeitsrecht Bei der Benutzung der Kamera müssen Sie fol- gende Hinweise beachten: Grundsätzlich hat jede Person das Recht am ei- genen Bild. Nach dem Urheberrechtsgesetz dür- fen Bilder ohne Einwilligung der Betroffenen nur dann veröffentlicht werden, wenn die Personen lediglich als Beiwerk neben einer Landschaft oder sonstigen Örtlichkeiten erscheinen. -
Seite 18: Lieferumfang
Lieferumfang Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Produkt haben Sie erhalten: • Wildkamera • 8 x Batterien (1,5 V, Typ AA, LR6) •... -
Seite 19: Geräteübersicht
Geräteübersicht 5.1. Vorderseite Infrarot LEDs Lichtsensor Blaue und rote LEDs Seitliche Verschlüsse Objektiv nach vorne gerichteter IR-Bewegungssensor zur Seite gerichtete IR-Bewegungssensoren... -
Seite 20: Unterseite
5.2. Unterseite Universalhalterung Gewinde für Wandhalterung/Stativ (Stativ nicht im Lieferumfang enthalten) DC Anschlussbuchse für Netzadapter (Netzadapter nicht im Lieferumfang enthalten) Für die Spannungsversorgung an der DC-IN Buchse benötigen Sie einen DC-Hohlstecker mit folgenden Spezifikationen: Außendurchmesser: 4 mm Innendurchmesser: 1,7 mm Schaftlänge: mindestens 9,5 mm Das Typenschild befindet sich zwischen Universal- halterung und Geräterückseite. -
Seite 21: Anschlüsse
5.3. Anschlüsse Schalter O N / T E S T / O F F Mini-USB-Anschluss SD-Kartenschacht... -
Seite 22: Bedienelemente
5.4. Bedienelemente Taste Taste Taste Taste Taste Taste R E P L AY Taste Taste M E N U Taste... -
Seite 23: Zubehör Im Lieferumfang
5.5. Zubehör im Lieferumfang Befestigungsschrauben inkl. Dübel Wandhalterung microSD-Speicherkarte mit Adapter justierbarer Befestigungsarm USB-Kabel Befestigungsgurt... -
Seite 24: Inbetriebnahme
Inbetriebnahme 6.1. Batterien einsetzen HINWEIS! Sachschaden! An der Bedienfachabdeckung kann sich nach der Benutzung im Freien Restwasser sammeln. Trocknen Sie daher die Kamera vor dem Öffnen des Fachdeckels gut ab und halten Sie während des Öffnens die Kamera so, dass eventuell noch vorhandenes Restwasser nicht in das Batteriefach laufen kann. - Seite 25 HINWEIS! Sachschaden! Bitte achten Sie unbedingt darauf, dass alle verwendeten Batterien vom selben Batterietyp sind. Ersetzen Sie immer alle Batterien zur gleichen Zeit. 6.1.1. Batterieladestand Der Batterieladestand wird in der unteren linken Ecke des Displays angezeigt. Folgende Ladestände sind möglich: •...
-
Seite 26: Speicherkarte Einsetzen
6.2. Speicherkarte einsetzen HINWEIS! Datenverlust! Durch Entnahme der Speicherkarte wäh- rend des Betriebes kann es zu Datenver- lust kommen. Schalten Sie die Kamera vor der Ent- nahme der Speicherkarte aus. Aufnahmen sind nur mit eingelegter Speicherkarte möglich. Verwenden Sie daher die mitgelieferte microSD-Speicher- karte. -
Seite 27: Kamera Mit Hilfe Des Gurtes Befestigen
HINWEIS! Datenverlust! Speicherkarten sind Verbrauchsartikel und müssen nach längerem Gebrauch ausgetauscht werden. Nach einer längeren Nutzungsdauer kann die Aufnahme fehlerhaft sein. Prüfen Sie regelmäßig die Aufnahme- leistung der Karte und ersetzen Sie diese bei Bedarf gegen eine microSD- Speicherkarte der Klasse 4 oder höher. 6.3. -
Seite 28: Vormontage Der Wandhalterung
Legen Sie den Gurt um den Gegenstand, an dem Sie die Halterung befestigen wollen. Fädeln Sie das freie Ende durch die mittlere Öffnung im Verschluss des Befestigungsgurtes über den Steg und durch die erste Öffnung mit den Zähnen wieder hinaus. ... -
Seite 29: Kamera Mit Hilfe Der Wandhalterung Befestigen
6.5. Kamera mit Hilfe der Wandhalterung befestigen Markieren Sie die Lochpositionen für die Bohrlöcher durch Halten der Wandhalterung an die gewünschte Montageposition. Verwenden Sie einen 6 mm Bohrer, um die erforderli- chen Löcher zu bohren und fügen Sie die Dübel in die Bohrlöcher. -
Seite 30: Erste Schritte
Wenn innerhalb der Infrarot-LEDs eine rote LED leuchtet, wurde eine Bewegung durch den vorderen Beweguns- sensor erfasst. Die Bewegungsanzeige leuchtet nur, wenn der O N / T E S T / O F F -Schalter auf die Position T E S T gestellt wurde und einer der Bewegungs- sensoren eine Bewegung erkannt hat. -
Seite 31: Kamera Ausschalten
7.2. Kamera ausschalten Schieben Sie den O N / T E S T / O F F -Schalter auf die Position O F F , um die Kamera auszuschalten. 7.3. Sprache und Datum/Zeit einstellen Wenn Sie die Kamera das erste Mal einschalten, sollten Sie zunächst Sprache, Datum und Uhrzeit einstellen. -
Seite 32: Testmodus- Und Beobachtungsmodus
Die Zeiteinstellung geht verloren, wenn die Batterien aus der Kamera entfernt werden. Testmodus- und Beobachtungsmodus 8.1. Testmodus Der Testmodus dient dazu, die Kamera vor Inbetriebnahme auszurichten und Menü-Einstellungen vorzunehmen. Schieben Sie den O N / T E S T / O F F -Schalter auf die Position T E S T , um in den Testmodus zu wechseln. -
Seite 33: Menüeinstellungen
Menüeinstellungen Schieben Sie den O N / T E S T / O F F -Schalter auf die Position T E S T . Drücken Sie die Taste M E N U , um in das Einstellungs- menü zu gelangen. Folgende Einstellungen stehen Ihnen zur Verfügung: 9.1. -
Seite 34: Serienaufnahme
9.4. Serienaufnahme Stellen Sie unter A N Z A H L F O T O S ein, wie vie- le Fotos (1, 2 oder 3) die Kamera in unmittelbarer Abfolge automatisch aufnehmen soll. 9.5. PIR Empfi ndlichkeit Die Empfindlichkeit des vorderen Bewegungssensors kann unter P I R E M P F I N D L I C H K E I T eingestellt werden. -
Seite 35: Aufnahmeintervall
9.7. Aufnahmeintervall Um unnötig viele Aufnahmen aufgrund von ständiger Bewegungserfassung zu vermeiden, können Sie unter I N T E R VA L L eine Zeitspanne definieren, in der die Kamera keine Aufnahmen tätigen soll, nachdem der Be- wegungssensor eine Bewegung registriert hat. ... -
Seite 36: Passwort
9.10. Passwort Wählen Sie unter dem Menüpunkt PA S S W O R T den Unterpunkt A K T I V I E R E N aus, wenn Sie die Kame- ra mithilfe eines Passworts vor unerwünschtem Zugriff schützen möchten. ... -
Seite 37: Zeitraffer
9.12. Zeitraff er Die Zeitraffer-Funktion kann genutzt werden, um eine Um- gebung dauerhaft in einem zuvor definierten zeitlichen Ab- stand aufzunehmen. Bei eingeschalteter Zeitrafferfunktion nimmt die Kamera in dem eingestellten zeitlichen Abstand auf, bis entweder der Speicher voll oder die Batterie leer ist oder die Aufnahme manuell beendet wird. -
Seite 38: Infrarot-Helligkeit
9.14. Infrarot-Helligkeit Stellen Sie die Helligkeit der Aufnahmen und die Infra- rot-Reichweite unter dem Menüpunkt I R H E L L I G - K E I T ein. Sie haben die Auswahl zwischen: A U T O M AT I S C H Automatische Helligkeitseinstel- lung durch die Kamera H O C H... -
Seite 39: Zeit/Datum Einstellen
Wir empfehlen, die eingelegte Speicherkarte in der Kamera zu formatieren, bevor Sie die Kamera zum ersten Mal in Betrieb nehmen. 9.17. Zeit/Datum einstellen Stellen Sie unter dem Menüpunkt Z E I T E I N S T E L - L U N G E N mithilfe der Pfeiltasten die aktuelle Uhrzeit und das Datum ein. -
Seite 40: Automatische Abschaltung
9.20. Automatische Abschaltung Wird über einen zuvor definierten Zeitraum keine Taste an der Kamera betätigt, schaltet sich die Kamera standardmä- ßig nach 5 Minuten automatisch ab, um Energie zu sparen. Wählen Sie unter dem Menüpunkt A U T O A B - S C H A LT U N G eine Zeiteinstellung zwischen 3 und 10 Minuten oder wählen Sie A U S , um die automati- sche Abschaltung zu deaktivieren. -
Seite 41: Wiedergabe-Modus
10. Wiedergabe-Modus Schieben Sie den O N / T E S T / O F F -Schalter in die Position T E S T . Drücken Sie nun Taste R E P L AY , um Ihre Aufnahmen anzusehen. -
Seite 42: Display-Anzeigen Im Wiedergabe-Modus
10.1. Display-Anzeigen im Wiedergabe- Modus Die hier abgebildeten Informationen werden nur bei aktiviertem Zeitstempel eingeblendet. Foto-Wiedergabe Video-Wiedergabe 35 36 37 Kamerasymbol als Kennzeichen für eine Fotodatei Mondphase Temperatur-Anzeige in °F und in °C Datum der Fotoaufnahme Uhrzeit der Fotoaufnahme Kamera-ID (Seriennummer) Datum der Videoaufnahme Uhrzeit der Videoaufnahme Speicherort SD-Karte... -
Seite 43: Einstellmenü Im Wiedergabemodus
10.2. Einstellmenü im Wiedergabemodus Drücken Sie im Wiedergabemodus die Taste M E N U , um in das Wiedergabe-Einstellungsmenü zu gelangen. Drücken Sie erneut die Taste M E N U , um das Einstell- menü wieder zu verlassen. 10.2.1. -
Seite 44: Daten Auf Einen Pc Übertragen
11. Daten auf einen PC übertragen 11.1. Über USB anschließen Verbinden Sie die Kamera mit dem mitgelieferten USB- Kabel mit einem freien USB-Anschluss an Ihrem PC. Der Computer wird nun die Kamera als Massenspeicher- gerät mit „Leserechten“ (Wechselmedium) erkennen. ... -
Seite 45: Fehlersuche
12. Fehlersuche Wenn die Kamera nicht einwandfrei funktioniert, überprüfen Sie die nachfolgenden Punkte. Wenn das Problem weiterhin besteht, wenden Sie sich an das MEDION Service Center. Die Kamera lässt sich nicht einschalten. • Der Batterien sind falsch eingelegt. • Der Batterien sind leer. - Seite 46 Das Betriebssystem ist nicht kompatibel. Das Innere der Kamera ist feucht geworden. Entnehmen Sie alle Batterien aus dem Gerät und lassen Sie es geöffnet min. 24 Stunden lang trocknen. Wenden Sie sich für weitere Hilfe an das MEDION Service Center.
-
Seite 47: Wartung Und Pflege
13. Wartung und Pfl ege Reinigen Sie das Gehäuse, die Linse und das Display folgen- dermaßen: Reinigen Sie das Kameragehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine Verdünner oder Reinigungsmittel, die Öl enthalten. Dadurch kann die Kamera beschädigt werden. -
Seite 48: Entsorgung
14. Entsorgung VERPACKUNG Ihr Gerät befindet sich zum Schutz vor Transport- schäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zuge- führt werden können. GERÄT Alle mit dem nebenstehenden Symbol gekenn- zeichneten Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden. -
Seite 49: Technische Daten
15. Technische Daten STROMVERSORGUNG Batterien: 8 x Batterien (1,5 V, Typ AA, LR6) DC-IN: 12 V KAMERA Pixel: 5 Megapixel CMOS Sensor Blende: F = 2,4 Brennweite: f = 7,45 mm LCD Monitor: 5,99 cm / 2,36“ TFT-LCD Display Blitz: 42 IR LEDs 940nM Bewegungssensor: Dateiformat:... -
Seite 50: Konformitätsinformation
BILDSPEICHER Extern: SD-/SDHC- Karte (4 bis 32 GB) Anschluss: Mini-USB 2.0 16. Konformitätsinformation Hiermit erklärt die MEDION AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegen- den Anforderungen und den übrigen einschlägi- gen Bestimmungen befindet: • EMV Richtlinie 2014/30/EU •... -
Seite 51: Serviceinformationen
Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen. • Selbstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung. Öffnungszeiten Rufnummer Mo. - Fr.: 09:00 - 19:00 0848 - 33 33 32 Serviceadresse MEDION/LENOVO Service Center Ifangstrasse 6 8952 Schlieren Schweiz... -
Seite 52: Impressum
Diese und viele weitere Bedienungsanlei- tungen stehen Ihnen über das Servicepor- tal www.medion.com/ch/de/service/start/ zum Download zur Verfügung. Dort finden Sie auch Treiber und andere Software zu diversen Geräten. Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanlei- tung über das Serviceportal auf Ihr mobiles Endgerät laden.
