7 Τεχνικά χαρακτηριστικά
Ένα μέρος των πιο πρόσφατων τεχνικών δεδομένων είναι διαθέσιμο στον ιστότοπο Daikin της περιοχής σας (δημόσια προσβάσιμος). Το
σύνολο των πιο πρόσφατων τεχνικών δεδομένων είναι διαθέσιμο στην πύλη Daikin Business Portal (απαιτείται έλεγχος ταυτότητας).
7.1 Διάγραμμα καλωδίωσης

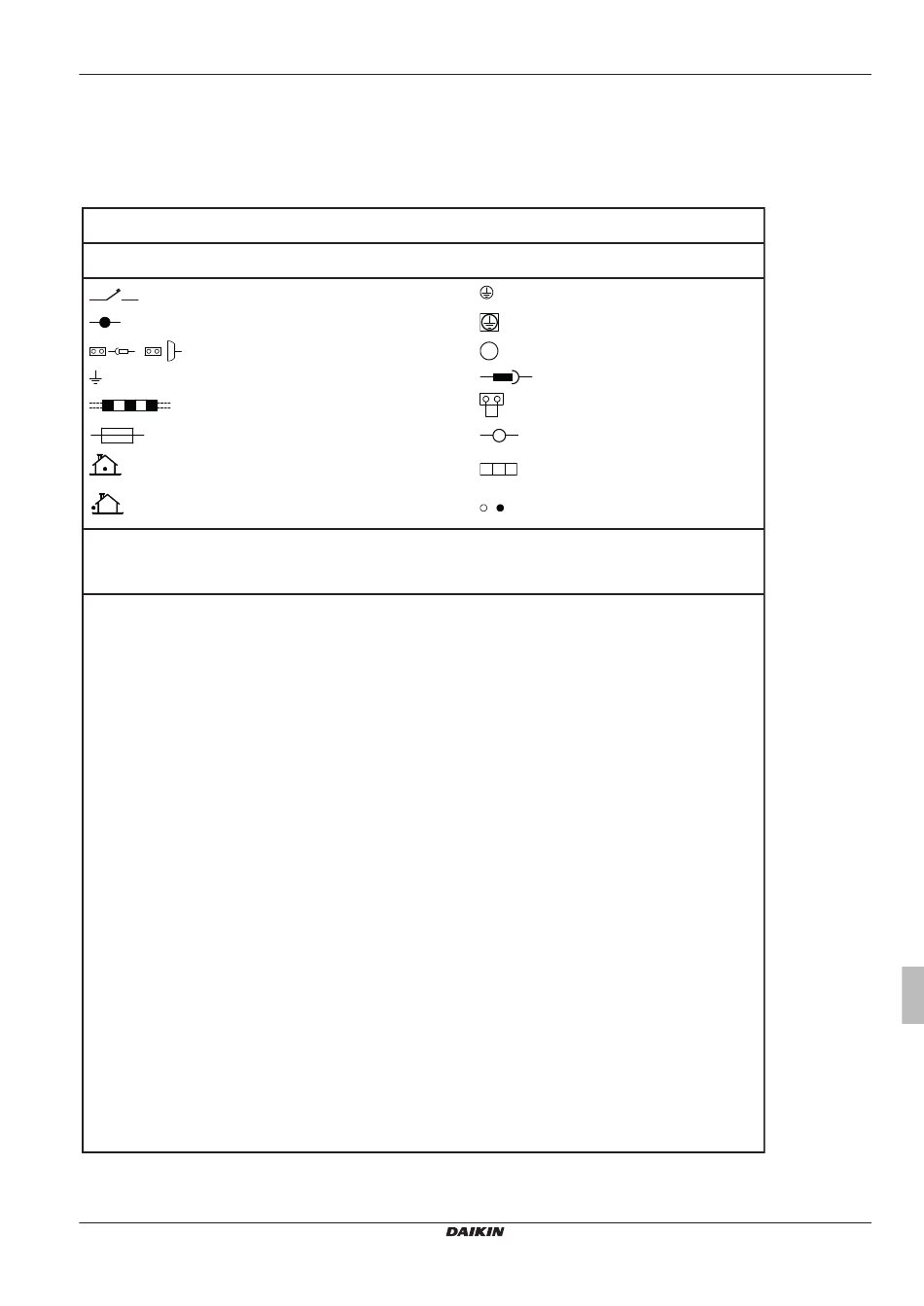

Ενοποιημένο υπόμνημα διαγράμματος συνδεσμολογίας
Σε ό,τι αφορά τα ισχύοντα εξαρτήματα και την αρίθμηση, συμβουλευτείτε το διάγραμμα συνδεσμολογίας πάνω στη μονάδα. Η αρίθμηση των εξαρτημάτων γίνεται
με αραβικούς αριθμούς, με αύξουσα σειρά, για κάθε εξάρτημα και παρουσιάζεται στην επισκόπηση που ακολουθεί με το σύμβολο «*» στον κωδικό εξαρτήματος.
: ΑΣΦΑΛΕΙΟΔΙΑΚΟΠΤΗΣ
: ΣΥΝΔΕΣΗ
, : ΑΚΡΟΔΕΚΤΗΣ
: ΓΕΙΩΣΗ
: ΚΑΛΩΔΙΩΣΗ ΧΩΡΟΥ ΕΓΚΑΤΑΣΤΑΣΗΣ
: ΑΣΦΑΛΕΙΑ
: ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ
INDOOR
: ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ
OUTDOOR
BLK : ΜΑΥΡΟ
BLU : ΜΠΛΕ
BRN : ΚΑΦΕ
A*P : ΠΛΑΚΕΤΑ ΤΥΠΩΜΕΝΟΥ ΚΥΚΛΩΜΑΤΟΣ
BS* : ΚΟΜΒΙΟ ON/OFF, ΔΙΑΚΟΠΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ
BZ, H*O : ΒΟΜΒΗΤΗΣ
C* : ΠΥΚΝΩΤΗΣ
AC*, CN*, E*, HA*, HE*, HL*, HN*, : ΣΥΝΔΕΣΗ, ΑΚΡΟΔΕΚΤΗΣ
HR*, MR*_A, MR*_B, S*, U, V,
W, X*A, K*R_*
D*, V*D : ΔΙΟΔΟΣ
DB* : ΓΕΦΥΡΑ ΜΕ ΔΙΟΔΟ
DS* : ΜΙΚΡΟΔΙΑΚΟΠΤΗΣ DIP
E*H : ΘΕΡΜΑΝΤΗΡΑΣ
F*U, FU* (ΓΙΑ ΤΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ, : ΑΣΦΑΛΕΙΑ
ΑΝΑΤΡΕΞΤΕ ΣΤΗΝ ΠΛΑΚΕΤΑ PCB
ΣΤΟ ΕΣΩΤΕΡΙΚΟ ΤΗΣ ΜΟΝΑΔΑΣ)
FG* : ΑΚΡΟΔΕΚΤΗΣ (ΓΕΙΩΣΗ ΠΛΑΙΣΙΟΥ)
H* : ΠΛΕΞΟΥΔΑ
H*P, LED*, V*L : ΛΥΧΝΙΑ ΕΛΕΓΧΟΥ, ΔΙΟΔΟΣ ΕΚΠΟΜΠΗΣ ΦΩΤΟΣ
HAP : ΔΙΟΔΟΣ ΕΚΠΟΜΠΗΣ ΦΩΤΟΣ
(ΠΡΑΣΙΝΗ ΟΘΟΝΗ ΣΥΝΤΗΡΗΣΗΣ)
HIGH VOLTAGE : ΥΨΗΛΗ ΤΑΣΗ
IES : ΕΞΥΠΝΟΣ ΑΙΣΘΗΤΗΡΑΣ
IPM* : ΕΞΥΠΝΗ ΜΟΝΑΔΑ ΙΣΧΥΟΣ
K*R, KCR, KFR, KHuR, K*M : ΜΑΓΝΗΤΙΚΟΣ ΗΛΕΚΤΡΟΝΟΜΟΣ
L : ΕΝΕΡΓΟ
L* : ΠΗΝΙΟ
L*R : ΕΠΑΓΩΓΕΑΣ
M* : ΚΙΝΗΤΗΡΑΣ ΚΛΙΜΑΚΩΤΗΣ ΠΕΡΙΣΤΡΟΦΙΚΗΣ ΚΙΝΗΣΗΣ
M*C : ΚΙΝΗΤΗΡΑΣ ΣΥΜΠΙΕΣΤΗ
M*F : ΚΙΝΗΤΗΡΑΣ ΑΝΕΜΙΣΤΗΡΑ
M*P : ΚΙΝΗΤΗΡΑΣ ΑΝΤΛΙΑΣ ΑΠΟΧΕΤΕΥΣΗΣ
M*S : ΚΙΝΗΤΗΡΑΣ ΚΙΝΗΣΗΣ ΠΤΕΡΓΥΓΙΩΝ
MR*, MRCW*, MRM*, MRN* : ΜΑΓΝΗΤΙΚΟΣ ΗΛΕΚΤΡΟΝΟΜΟΣ
N : ΟΥΔΕΤΕΡΟΣ
n=*, N=* : ΑΡΙΘΜΟΣ ΔΙΕΛΕΥΣΕΩΝ ΑΠΟ ΠΥΡΗΝΑ ΦΕΡΡΙΤΗ
PAM : ΔΙΑΜΟΡΦΩΣΗ ΠΛΑΤΟΥΣ ΠΑΛΜΩΝ
PCB* : ΠΛΑΚΕΤΑ ΤΥΠΩΜΕΝΟΥ ΚΥΚΛΩΜΑΤΟΣ
PM* : ΜΟΝΑΔΑ ΙΣΧΥΟΣ
(A)RXP20~35M5V1B
Σειρά split R32
3P519299-5B – 2018.12
GRN : ΠΡΑΣΙΝΟ PNK
GRY : ΓΚΡΙ PRP, PPL :
ORG : ΠΟΡΤΟΚΑΛΙ RED
7 Τεχνικά χαρακτηριστικά
: ΠΡΟΣΤΑΤΕΥΤΙΚΗ ΓΕΙΩΣΗ
: ΓΕΙΩΣΗ ΠΡΟΣΤΑΣΙΑΣ (ΒΙΔΑ)
A
: ΑΝΟΡΘΩΤΗΣ
: ΑΚΡΟΔΕΚΤΗΣ ΗΛΕΚΤΡΟΝΟΜΟΥ
: ΑΚΡΟΔΕΚΤΗΣ ΒΡΑΧΥΚΥΚΛΩΣΗΣ
: ΑΚΡΟΔΕΚΤΗΣ
: ΠΛΑΚΕΤΑ ΑΚΡΟΔΕΚΤΩΝ
: ΣΦIΓKTHPAΣ KAΛΩΔIΩN
: ΡΟΖ WHT :
ΜΟΒ YLW :
: ΚΟΚΚΙΝΟ
PS : ΠΑΡΟΧΗ ΙΣΧΥΟΣ ΜΕΤΑΓΩΓΗΣ
PTC* : PTC ΘΕΡΜΙΣΤΟΡ
Q* : ΔΙΠΟΛΙΚΟ ΤΡΑΝΖΙΣΤΟΡ ΜΟΝΩΜΕΝΗΣ ΠΥΛΗΣ
(IGBT)
Q*DI : ΑΣΦΑΛΕΙΟΔΙΑΚΟΠΤΗΣ ΔΙΑΡΡΟΗΣ ΓΕΙΩΣΗΣ
Q*L : ΔΙΑΤΑΞΗ ΠΡΟΣΤΑΣΙΑΣ ΥΠΕΡΦΟΡΤΩΣΗΣ
Q*M : ΘΕΡΜΙΚΟΣ ΔΙΑΚΟΠΤΗΣ
R* : ΑΝΤΙΣΤΑΣΗ
R*T : ΘΕΡΜΙΣΤΟΡ
RC : ΔΕΚΤΗΣ
S*C : ΤΕΡΜΑΤΙΚΟΣ ΔΙΑΚΟΠΤΗΣ
S*L : ΔΙΑΚΟΠΤΗΣ ΜΕ ΠΛΩΤΗΡΑ
S*NPH : ΑΙΣΘΗΤΗΡΑΣ ΠΙΕΣΗΣ (ΥΨΗΛΗ)
S*NPL : ΑΙΣΘΗΤΗΡΑΣ ΠΙΕΣΗΣ (ΧΑΜΗΛΗ)
S*PH, HPS* : ΔΙΑΚΟΠΤΗΣ ΠΙΕΣΗΣ (ΥΨΗΛΗ)
S*PL : ΔΙΑΚΟΠΤΗΣ ΠΙΕΣΗΣ (ΧΑΜΗΛΗ)
S*T : ΘΕΡΜΟΣΤΑΤΗΣ
S*RH : ΑΙΣΘΗΤΗΡΑΣ ΥΓΡΑΣΙΑΣ
S*W, SW* : ΔΙΑΚΟΠΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ
SA*, F1S : ΣΥΣΚΕΥΗ ΠΡΟΣΤΑΣΙΑΣ ΑΠΟ ΥΠΕΡΒΟΛΙΚΗ ΤΑΣΗ
SR*, WLU : ΔΕΚΤΗΣ ΣΗΜΑΤΟΣ
SS* : ΔΙΑΚΟΠΤΗΣ ΕΠΙΛΟΓΗΣ
SHEET METAL : ΣΤΑΘΕΡΗ ΠΛΑΚΑ ΠΛΑΚΕΤΑΣ ΑΚΡΟΔΕΚΤΩΝ
T*R : ΜΕΤΑΣΧΗΜΑΤΙΣΤΗΣ
TC, TRC : ΠΟΜΠΟΣ
V*, R*V : ΒΑΡΙΣΤΟΡ
V*R : ΓΕΦΥΡΑ ΜΕ ΔΙΟΔΟ
WRC : ΑΣΥΡΜΑΤΟ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ
X* : ΑΚΡΟΔΕΚΤΗΣ
X*M : ΠΛΑΚΕΤΑ (ΜΠΛΟΚ) ΑΚΡΟΔΕΚΤΩΝ
Y*E : ΠΗΝΙΟ ΗΛΕΚΤΡΟΝΙΚΗΣ ΕΚΤΟΝΩΤΙΚΗΣ
ΒΑΛΒΙΔΑΣ
Y*R, Y*S : ΠΗΝΙΟ ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΗΣ ΒΑΛΒΙΔΑΣ
ΑΝΑΣΤΡΟΦΗΣ
Z*C : ΠΥΡΗΝΑΣ ΦΕΡΡΙΤΗ
ZF, Z*F : ΦΙΛΤΡΟ ΘΟΡΥΒΟΥ
ΛΕΥΚΟ
ΚΙΤΡΙΝΟ
