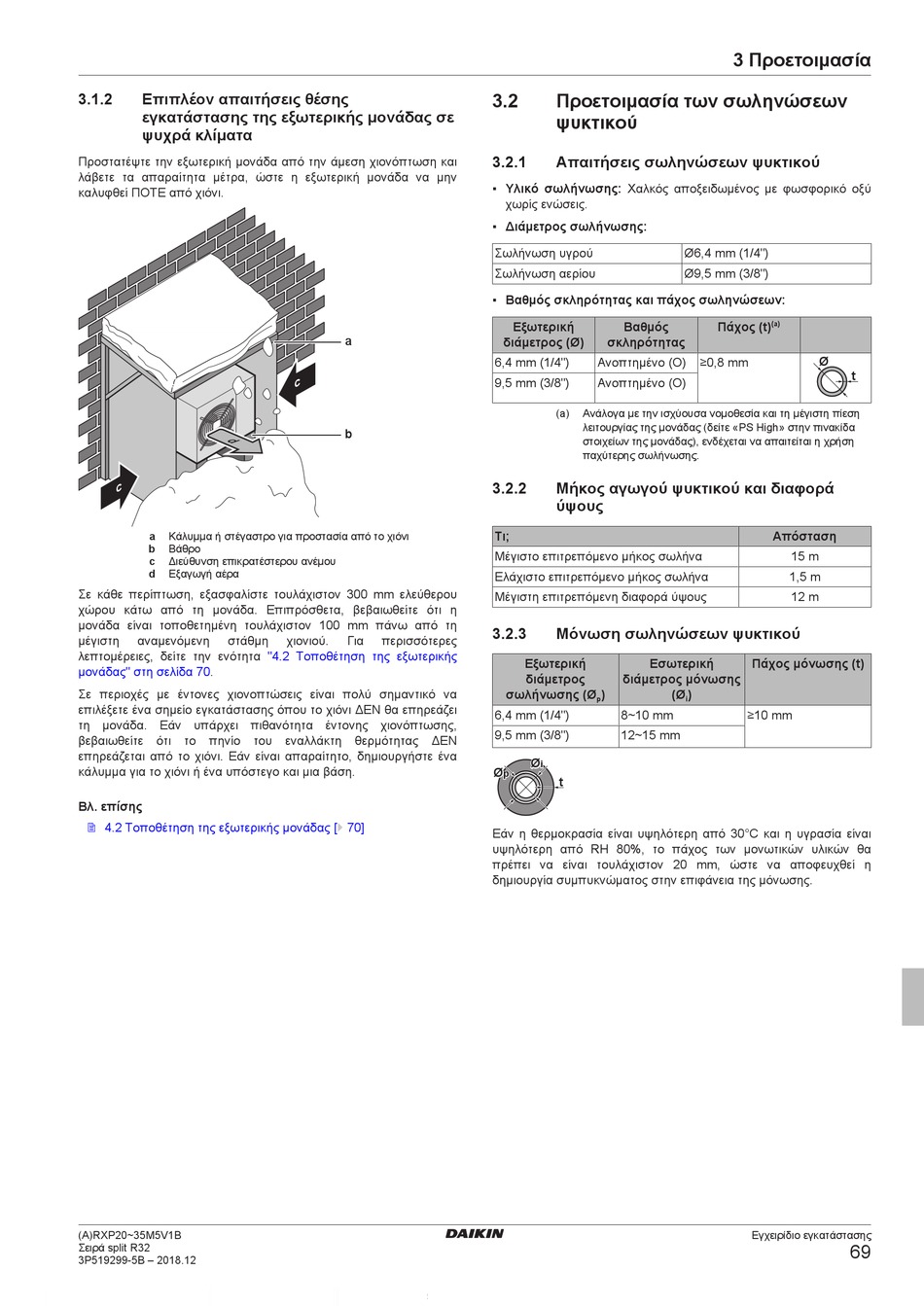

3.1.2 Επιπλέον απαιτήσεις θέσης
εγκατάστασης της εξωτερικής μονάδας σε
ψυχρά κλίματα
Προστατέψτε την εξωτερική μονάδα από την άμεση χιονόπτωση και
λάβετε τα απαραίτητα μέτρα, ώστε η εξωτερική μονάδα να μην
καλυφθεί ΠΟΤΕ από χιόνι.
c
a Κάλυμμα ή στέγαστρο για προστασία από το χιόνι
b Βάθρο
c Διεύθυνση επικρατέστερου ανέμου
d Εξαγωγή αέρα
Σε κάθε περίπτωση, εξασφαλίστε τουλάχιστον 300 mm ελεύθερου
χώρου κάτω από τη μονάδα. Επιπρόσθετα, βεβαιωθείτε ότι η
μονάδα είναι τοποθετημένη τουλάχιστον 100 mm πάνω από τη
μέγιστη αναμενόμενη στάθμη
λεπτομέρειες, δείτε την ενότητα
μονάδας" στη σελίδα 70.
Σε περιοχές με έντονες χιονοπτώσεις είναι πολύ σημαντικό να
επιλέξετε ένα σημείο εγκατάστασης όπου το χιόνι ΔΕΝ θα επηρεάζει
τη μονάδα. Εάν υπάρχει πιθανότητα έντονης χιονόπτωσης,
βεβαιωθείτε ότι το πηνίο
επηρεάζεται από το χιόνι. Εάν είναι απαραίτητο, δημιουργήστε ένα
κάλυμμα για το χιόνι ή ένα υπόστεγο και μια βάση.
Βλ. επίσης
2 4.2 Τοποθέτηση της εξωτερικής μονάδας [} 70]
(A)RXP20~35M5V1B
Σειρά split R32
3P519299-5B – 2018.12
a
c
b
χιονιού. Για περισσότερες
"4.2 Τοποθέτηση της εξωτερικής
του εναλλάκτη θερμότητας
3.2 Προετοιμασία των σωληνώσεων
ψυκτικού
3.2.1 Απαιτήσεις σωληνώσεων ψυκτικού
▪ Υλικό σωλήνωσης: Χαλκός αποξειδωμένος με φωσφορικό οξύ
χωρίς ενώσεις.
▪ Διάμετρος σωλήνωσης:
Σωλήνωση υγρού
Σωλήνωση αερίου
▪ Βαθμός σκληρότητας και πάχος σωληνώσεων:
Εξωτερική
διάμετρος (Ø)
6,4 mm (1/4") Ανοπτημένο (Ο)
9,5 mm (3/8") Ανοπτημένο (Ο)
(a) Ανάλογα με την ισχύουσα νομοθεσία και τη μέγιστη πίεση
λειτουργίας της μονάδας (δείτε «PS High» στην πινακίδα
στοιχείων της μονάδας), ενδέχεται να απαιτείται η χρήση
παχύτερης σωλήνωσης.
3.2.2 Μήκος αγωγού ψυκτικού και διαφορά
ύψους
Τι;
Μέγιστο επιτρεπόμενο μήκος σωλήνα
Ελάχιστο επιτρεπόμενο μήκος σωλήνα
Μέγιστη επιτρεπόμενη διαφορά ύψους
3.2.3 Μόνωση σωληνώσεων ψυκτικού
Εξωτερική
διάμετρος
σωλήνωσης (Ø )
p
6,4 mm (1/4")
9,5 mm (3/8")
ΔΕΝ
Ø Ø
i i
Ø Ø
p p
t
Εάν η θερμοκρασία είναι υψηλότερη από 30°C και η υγρασία είναι
υψηλότερη από RH 80%, το πάχος των μονωτικών υλικών θα
πρέπει να είναι τουλάχιστον 20 mm, ώστε να αποφευχθεί η
δημιουργία συμπυκνώματος στην επιφάνεια της μόνωσης.
3 Προετοιμασία
Ø6,4 mm (1/4")
Ø9,5 mm (3/8")
(a)
Βαθμός Πάχος (t)
σκληρότητας
≥0,8 mm
Απόσταση
Εσωτερική Πάχος μόνωσης (t)
διάμετρος μόνωσης
(Ø )
i
8~10 mm ≥10 mm
12~15 mm
Εγχειρίδιο εγκατάστασης
Ø
t
15 m
1,5 m
12 m
