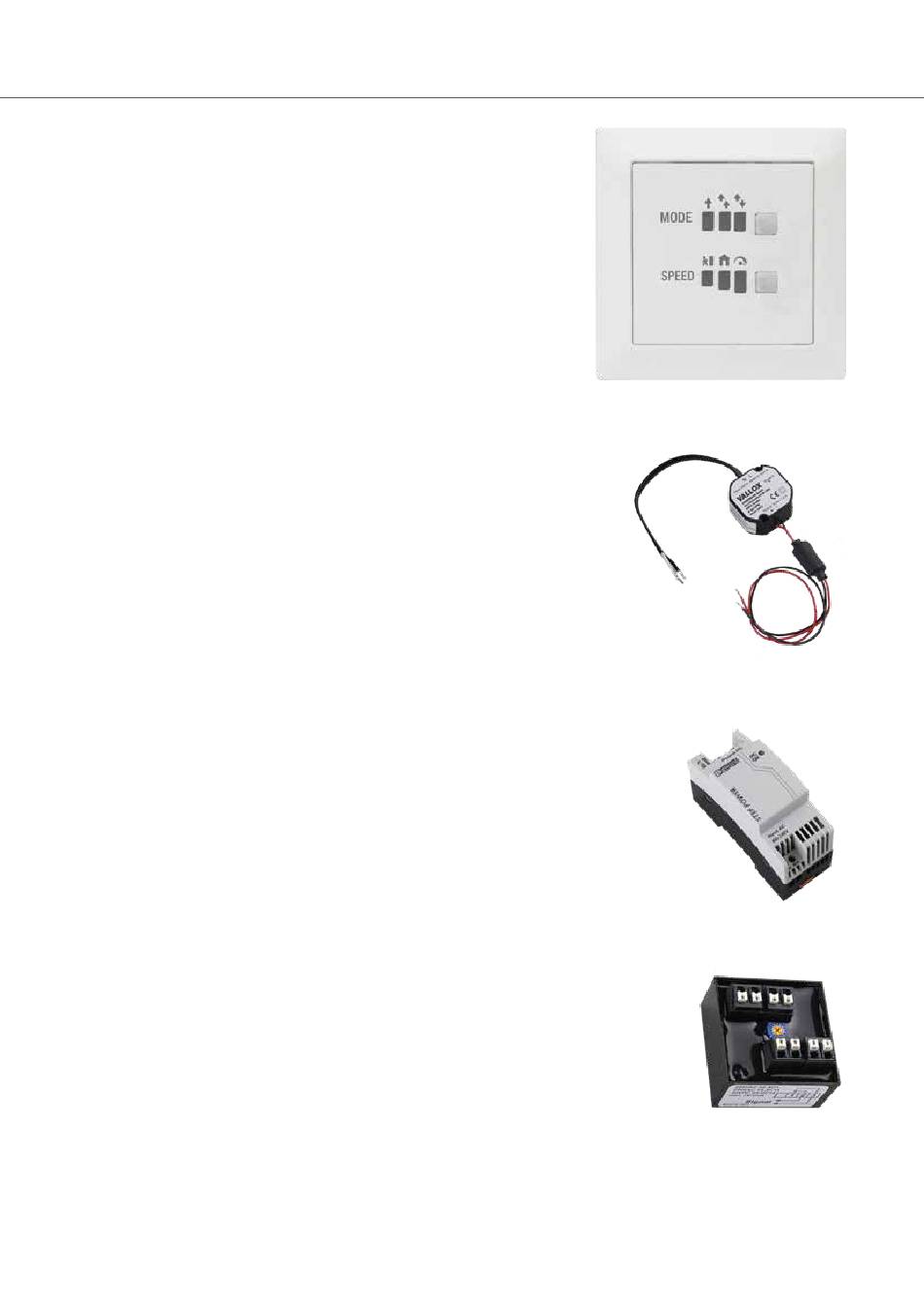

B 44 BE-UPN/HSN – Bedienelement mit Netzteil
2.1.1 Bedienele-
Über das B 44 BE können die 3 Lüftungsstufen (SPEED)
ment B 44 BE
- Intensivlüftung,
- Anwesend
- Abwesend
- AUS
sowie die 3 Betriebsarten (MODE)
- Normalbetrieb - reversibel mit WRG
- Querlüftung ohne WRG
- Zuluftbetrieb ohne WRG
ausgewählt werden.
LEDs zeigen die aktive Betriebsart, die Lüftungsstufe,
den Filterwechsel oder den Programmiermodus an.
Das Bedienelement wird standardmäßig in einer
Unterputzdose installiert, optional ist auch ein
Aufputzgehäuse B 44 GAP zu erhalten.
2.1.2 Unterputz-
Das Schaltnetzteil B 44 UPN wird als Stromversorgung für
Netzteil
den Anschluss von bis zu sechs (6) Lüftungsgeräten B 44
B 44 UPN
verwendet. Es können auch zwei (2) Netzteile kombiniert
werden, um z.B. bis zu acht (8) Lüftungsgeräte B 44 mit
Strom zu versorgen.
Das Schaltnetzteil ist für die staubfreie Installation (IP 20)
in einer Unterputzdose mit Ø = 68 mm und einer Einbau-
tiefe von 61 mm vorgesehen.
Eine Montageanleitung ist dem Unterputz-Netzteil Vallox
B 44 UPN beigelegt. Beachten Sie die Montage- und
Sicherheitshinweise!
2.1.3 Hutschienen-
Das Schaltnetzteil B 44 HSN wird als Stromversorgung für den
Netzteil
Anschluss von bis zu vier (4) Lüftungsgeräten B 44 verwendet.
B 44 HSN
Es können auch zwei (2) Netzteile kombiniert werden, um z.B.
bis zu acht (8) Lüftungsgeräte B 44 mit Strom zu versorgen.
Das Schaltnetzteil ist für eine Montage auf einer Hutschiene
(2 TE) vorgesehen (z.B. in einem Schaltschrank).
Eine Montageanleitung ist dem Hutschienen-Netzteil
Vallox B 44 HSN beigelegt. Beachten Sie die Montage-
und Sicherheitshinweise!
2.1.4 Abluftventila-
Über den externen Anschluss kann die Schnittstelle für einen Ab-
tor-Schnittstel-
luftventilator B 44 AVS am Bedienelement angeschlossen werden.
le B 44 AVS
Damit kann bei Betrieb eines Abluftventilators (z. B. im Badezimmer)
der Luftmengenausgleich sichergestellt werden.
Es können maximal 3 Abluftventilatoren über jeweils 1 Abluftventila-
tor-Schnittstelle B 44 AVS am Bedienelement B 44 BE angeschlos-
sen werden.
Eine Montageanleitung ist der Abluftventilator-Schnittstelle Vallox
B 44 AVS beigelegt. Beachten Sie die Montage- und Sicherheitshinweise!
8
HINWEIS
HINWEIS
HINWEIS
