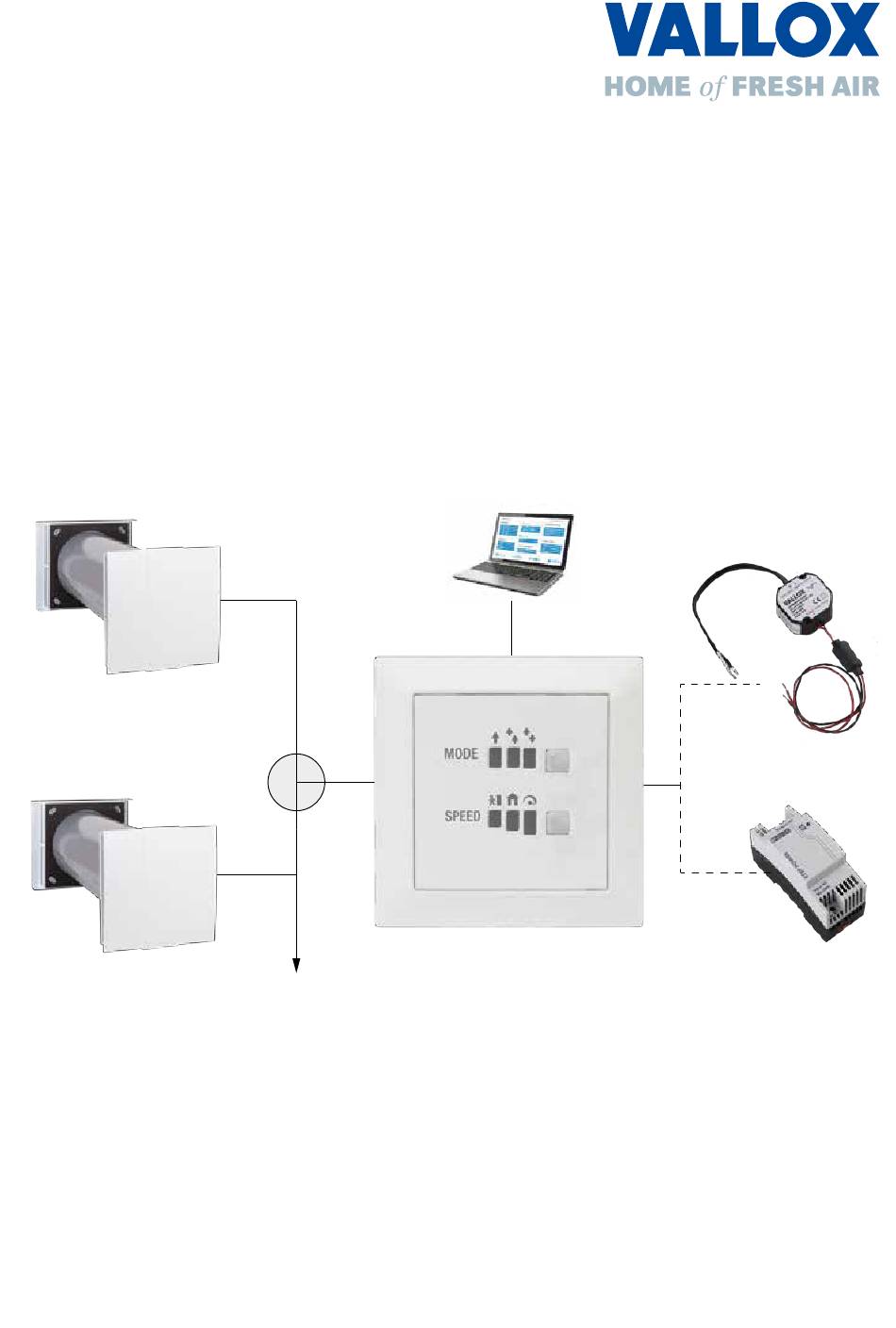

- Seite 1 B 44 BE-UPN/HSN Basic Line − Bedienelement mit Netzteil Betriebs- und Montageanleitung vallox.de...
- Seite 2 B 44 BE-UPN/HSN – Bedienelement mit Netzteil Vorwort Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt der Firma Vallox entschieden haben. Mit dem Einsatz unserer Produkte leisten Sie einen wichtigen Beitrag zur Energieeinsparung und helfen beim Klimaschutz.
-
Seite 3: Inhaltsverzeichnis
B 44 BE-UPN/HSN – Bedienelement mit Netzteil Inhalt Sicherheit ....................5 Allgemeine Hinweise ....................5 Gefährdungen ........................ 6 Einleitung ....................7 Komponenten-Übersicht .................... 7 2.1.1 Bedienelement B 44 BE ......................8 2.1.2 Unterputz-Netzteil B 44 UPN ....................8 2.1.3 Hutschienen-Netzteil B 44 HSN ...................8 2.1.4 Abluftventilator-Schnittstelle B 44 AVS ................8 2.1.5... - Seite 4 B 44 BE-UPN/HSN – Bedienelement mit Netzteil Konfiguration über B 44 BE / Basic Connect .............21 4.3.1 Verhältnis von Zu- und Abluftgeräten ................22 4.3.2 Wartungsintervall / Filterwechselanzeige ...............23 4.3.3 Externer Kontakt ........................24 4.3.4 Gerätezuordnung für Zuluftbetrieb ...................25 4.3.5 Mindestlüfterstufe ........................25 4.3.6 Wahl der Betriebsart einschränken ..................26 4.3.7 Konfiguration der LEDs ......................
-
Seite 5: Sicherheit
• Die Installation sowie die Grundeinstellungen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Bestimmungsgemä- Über das Bedienelement B 44 BE werden die Einzelraum-Lüftungsgeräte der Vallox B 44 ße Verwendung gesteuert. Dabei können abhängig vom verwendeten Netzteil bis zu 8 Geräte B 44 an einem Bedienelement angeschlossen werden. -
Seite 6: Verwendete Sicherheitssymbole
B 44 BE-UPN/HSN – Bedienelement mit Netzteil Verwendete Sicher- In dieser Betriebs- und Installationsanleitung werden die folgenden Symbole verwendet: heitssymbole GEFAHR Dieses Symbol bedeutet eine unmittelbar drohende Gefahr für Leben und Gesundheit von Personen. Anweisungen mit diesem Symbol müssen unbedingt eingehalten werden. ACHTUNG Dieses Symbol bedeutet eine möglicherweise gefährliche Situation. -
Seite 7: Einleitung
Anschluss angeschlossen werden. HINWEIS Nähere Informationen zum Einzelraumlüftungsgerät B 44 finden Sie in der Betriebsanleitung „Vallox B 44 - Einzelraumlüftungsgerät“ Komponen- Die folgende Abbildung zeigt eine Übersicht der Komponenten, die für den Betrieb des Lüf- ten-Übersicht tungssystems am Bedienelement B 44 BE angeschlossen werden müssen bzw. können. -
Seite 8: Bedienelement B 44 Be
Das Schaltnetzteil ist für eine Montage auf einer Hutschiene (2 TE) vorgesehen (z.B. in einem Schaltschrank). HINWEIS Eine Montageanleitung ist dem Hutschienen-Netzteil Vallox B 44 HSN beigelegt. Beachten Sie die Montage- und Sicherheitshinweise! 2.1.4 Abluftventila- Über den externen Anschluss kann die Schnittstelle für einen Ab- tor-Schnittstel- luftventilator B 44 AVS am Bedienelement angeschlossen werden. -
Seite 9: Hygrostat
Steuerung in den Querlüftungsmodus. HINWEIS Nähere Informationen und einen Anschlussplan finden Sie in der Anleitung „Vallox Hygrostat“ (dem Hygrostat beigelegt). 2.2 Lieferumfang Folgende Teile können je nach Bestellung im Lieferumfang enthalten sein: B 44 BE-UPN (Bedienelement und Unterputz-Netzteil(e)) » 1 Bedienelement B 44 BE zur Unter- putzmontage »... - Seite 10 B 44 BE-UPN/HSN – Bedienelement mit Netzteil...
-
Seite 11: Montage / Anschluss
B 44 BE-UPN/HSN – Bedienelement mit Netzteil Montage / Anschluss ACHTUNG Die Installation und der elektrische Anschluss darf nur durch geschultes Fachpersonal vorge- nommen werden, welches auch Kenntnisse in den einschlägigen Unfallverhütungsvorschriften und allgemeinen sicherheitstechnischen Regeln besitzt! GEFAHR Alle Arbeiten dürfen nur im spannungslosen Zustand vorgenommen werden. Elektrische Installationen sind entsprechend örtlicher Vorschriften und nur von einer Elekt- ro-Fachkraft auszuführen. -
Seite 12: Kabel
B 44 BE-UPN/HSN – Bedienelement mit Netzteil 3.4 Kabel Für die Elektroinstallation können bspw. folgende Kabel verwendet werden: - J-Y (ST) Y 2x2x0,8 (der Durchmesser 0,8 mm entspricht einem Querschnitt von ca. 0,5 mm - NYM-J 3x1,5 (1,5 mm HINWEIS ZUM KABEL Fernmeldekabel werden mit dem Durchmesser und Installationskabel mit dem Querschnitt angegeben! - Seite 13 B 44 BE-UPN/HSN – Bedienelement mit Netzteil Für den Betrieb von 2 Geräten B 44 wird 1 Netzteil B 44 HSN benötigt B 44: Start „Zuluft“ B 44: Start „Abluft“ B 44-2 B 44-1 rt bl vi + + - - rt bl vi B 44 HSN 230 V~...
- Seite 14 B 44 BE-UPN/HSN – Bedienelement mit Netzteil Netzteil B 44 HSN Für den Betrieb von bis zu 4 Geräten B 44 wird 1 Netzteil B 44 HSN benötigt an 4 B 44 B 44: Start „Zuluft“ B 44: Start „Abluft“ B 44-3 B 44-1 B 44-2...
- Seite 15 B 44 BE-UPN/HSN – Bedienelement mit Netzteil 2 Netzteile B 44 HSN Für den Betrieb von bis zu 8 Geräten B 44 werden 2 Netzteile B 44 HSN benötigt an 8 B 44 B 44: Start „Zuluft“ B 44: Start „Abluft“ B 44-7 B 44-5 B 44-3 B 44-1...
-
Seite 16: Technische Daten
B 44 BE-UPN/HSN – Bedienelement mit Netzteil 3.5 Technische Bedienelement B 44 BE Daten Spannung 12 V DC Strom max. 3,0 A Lüftungsstufen) Betriebsarten Steuerleitung analog J-Y (ST) Y 2 x 2 x 0,8 mm Schutzart IP 20 Abmessungen B x H x T 80 x 80 x 37 mm Schaltnetzteil B 44 UPN Eingangsspannung... -
Seite 17: Bedienung Betrieb
B 44 BE-UPN/HSN – Bedienelement mit Netzteil Bedienung Die Lüftungsgeräte B 44, werden mit dem Bedienelement B 44 BE angesteuert. Für einen ausgewogenen Betrieb sollten mindestens 2 Geräte am Bedienelement angeschlossen sein. Betrieb Die Konfiguration des Bedienelements kann über die beiden Tasten am Bedienelement oder sehr einfach über die Software BASIC Connect durchgeführt werden. -
Seite 18: Betriebsart Einstellen
B 44 BE-UPN/HSN – Bedienelement mit Netzteil 4.1.2 Betriebsart Es können 3 Betriebsarten über Drücken der M-Taste (MODE-Taste) eingestellt werden einstellen (Grafiken zeigen verschiedene Betriebsarten bei der Lüftungsstufe „Anwesend“ - LED 2 leuchtet grün). » M-Taste 1 x drücken => Normalmodus => LED 4 leuchtet grün (Werkseinstellung) »... -
Seite 19: Konfigurationsmodus
B 44 BE-UPN/HSN – Bedienelement mit Netzteil 4.1.3 Konfigurati- Die Konfiguration des Lüftungssystems kann durch entsprechendes mehrmaliges Drücken onsmodus der S-Taste und M-Taste durchgeführt werden. • Drücken Sie zum Start des Programmiermodus die S-Taste und M-Taste gleichzeitig für Programmiermodus starten 8 Sekunden. -
Seite 20: Basic Connect
Bei der Inbetriebnahme kann die Konfiguration auch sehr einfach über die Software Basic Connect durchgeführt werden. Connect » Die Software BasicConnect kann unter www.vallox.de/downloads heruntergeladen und auf dem Computer installiert werden. » Auf der Benutzeroberfläche kann auch eine Sicherung bzw. das Auslesen der Benutzer-Ein- stellungen durchgeführt werden. -
Seite 21: Basic Connect Mit B 44 Be Verbinden
B 44 BE-UPN/HSN – Bedienelement mit Netzteil 4.2.2 Basic Connect Bedieneinheit B 44 BE muss mit 12 V versorgt sein. mit B 44 BE • Stecken Sie zuerst das USB-Kabel in Ihren verbinden Computer/Laptop. • Verbinden Sie dann den Computer/Laptop mit der Mikro-USB-Schnittstelle auf der Bedieneinheit (Pfeil) (entfernen Sie dazu die vordere Abdeckung der Bedieneinheit). -
Seite 22: Verhältnis Von Zu- Und Abluftgeräten
B 44 BE-UPN/HSN – Bedienelement mit Netzteil 4.3.1 Verhältnis von Das Verhältnis von Zu- und Abluftgeräte kann hier festgelegt werden. Zu- und Ab- - Alle Geräte an Klemme 10 starten im Zuluftbetrieb = „Zuluftgerät“. luftgeräten - Alle Geräte an Klemme 11 starten im Abluftbetrieb = „Abluftgerät“. Ist die Anzahl der Geräte ungerade (z.B. -
Seite 23: Wartungsintervall / Filterwechselanzeige
B 44 BE-UPN/HSN – Bedienelement mit Netzteil 3:5 => Verhältnis 3:5 für „Zuluftgeräte“ und „Abluftgeräte“ => ein „Abluftgerät“ liefert 60 % des Volumenstroms eines „Zuluftgeräts“ S-Taste 5 x drücken => Funktion „Geräteverhältnis“ aktiv „3 : 5“ anklicken M-Taste 5 x drücken => Parameter „3:5“ gewählt MODE LEDs leuchten grün +... -
Seite 24: Externer Kontakt
B 44 BE-UPN/HSN – Bedienelement mit Netzteil 12 Monate S-Taste 1 x drücken => Funktion „Wartungsintervall“ aktiv „12 Monate“ anklicken M-Taste 4 x drücken => Parameter „12 Monate“ gewählt leuchtet blau MODE leuchtet grün SPEED 4.3.3 Externer Über die Klemme 1 und 2 kann ein externer Kontakt angeschlossen werden. Diesem externen Kontakt kann eine Funktion zugeordnet werden. -
Seite 25: Gerätezuordnung Für Zuluftbetrieb
B 44 BE-UPN/HSN – Bedienelement mit Netzteil Stoßlüftung - Alle Geräte werden mit maximaler Lüftungsstufe (Intensivlüftung) betrieben. S-Taste 2 x drücken => Funktion „externer Kontakt“ aktiv „Stoßlüftung“ anklicken M-Taste 4 x drücken => Parameter „Stoßlüftung“ gewählt MODE leuchtet blau leuchtet grün SPEED 4.3.4 Gerätezu- Hier kann die Gerätezuordnung im Zuluftbetrieb eingestellt werden. -
Seite 26: Wahl Der Betriebsart Einschränken
B 44 BE-UPN/HSN – Bedienelement mit Netzteil Abwesend - läuft auf der kleinsten Lüftungsstufe S-Taste 4 x drücken => Funktion „Mindestlüftung“ aktiv „Abwesend“ anklicken M-Taste 2 x drücken => Parameter „Abwesend“ gewählt MODE leuchtet gelb SPEED leuchtet grün Hier kann die Auswahl der Betriebsart am Bedienelement limitiert werden (Beschränkung der 4.3.6 Wahl der Bedienung am Bedienteil). -
Seite 27: Konfiguration Der Leds
B 44 BE-UPN/HSN – Bedienelement mit Netzteil 4.3.7 Konfiguration Die Helligkeit (3 Stufen) und die Leuchtdauer (zeitgesteuert oder permanent) der LEDs am der LEDs Bedienelement können konfiguriert werden. Helligkeit der LEDs Bedienelement B 44 BE Software Basic Connect einstellen Helligkeit 1 S-Taste 7 x drücken =>... - Seite 28 B 44 BE-UPN/HSN – Bedienelement mit Netzteil Leuchtdauer der Leuchtdauer der LEDs einstellen => Modus ist auf Zeit gesetzt (siehe Abschnitt vorher): LEDs einstellen Bedienelement B 44 BE Software Basic Connect LEDs leuchten für 5 Sekunden S-Taste 9 x drücken => Funktion „Leuchtdauer“ aktiv Schieberegler bei 5 Sekunden M-Taste 1 x drücken =>...
-
Seite 29: Lüftungsstufe Einstellen
B 44 BE-UPN/HSN – Bedienelement mit Netzteil LEDs leuchten für 55 Sekunden S-Taste 9 x drücken => Funktion „Leuchtdauer“ aktiv Schieberegler bei 55 Sekun- M-Taste 6 x drücken => Parameter „55 Sekunden“ gewählt MODE LEDs blinken blau + gelb SPEED blinkt grün 4.3.8 Lüftungsstufe Im Programm Basic Connect können den einzelnen Lüftungsstufen vorkonfigurierte Luftmen-... -
Seite 30: Dateien Laden
B 44 BE-UPN/HSN – Bedienelement mit Netzteil 4.3.10 Dateien Über Basic Connect können Dateien geladen werden. Dazu muss das Bedienelement B 44 laden BE mittels USB am Computer mit Basic Connect angeschlossen sein. » Datei vom Computer/Speichermedium in Basic Connect laden »... - Seite 31 © Urheberrecht: Vallox GmbH Von-Eichendorff-Straße 59 a 86911 Dießen Druck in Deutschland, Stand Juni 2018 Diese Betriebsanleitung darf – auch auszugsweise – nur mit ausdrücklicher Genehmigung durch Vallox nachgedruckt oder sonst wie vervielfältigt werden. Für den Inhalt verantwortlicher Herausgeber: Vallox GmbH...
