B 44 BE-UPN/HSN – Bedienelement mit Netzteil
4.3.1 Verhältnis von Das Verhältnis von Zu- und Abluftgeräte kann hier festgelegt werden.
Zu- und Ab- - Alle Geräte an Klemme 10 starten im Zuluftbetrieb = „Zuluftgerät".
luftgeräten - Alle Geräte an Klemme 11 starten im Abluftbetrieb = „Abluftgerät".
Ist die Anzahl der Geräte ungerade (z.B. 5 Geräte), muss der Volumenstrom der „Abluftgeräte"
entsprechend dem Verhältnis reduziert werden, um einen ausgeglichenen Volumenstrom zu
erhalten. Diese Anpassung wird dann in allen Lüftungsstufen durchgeführt.

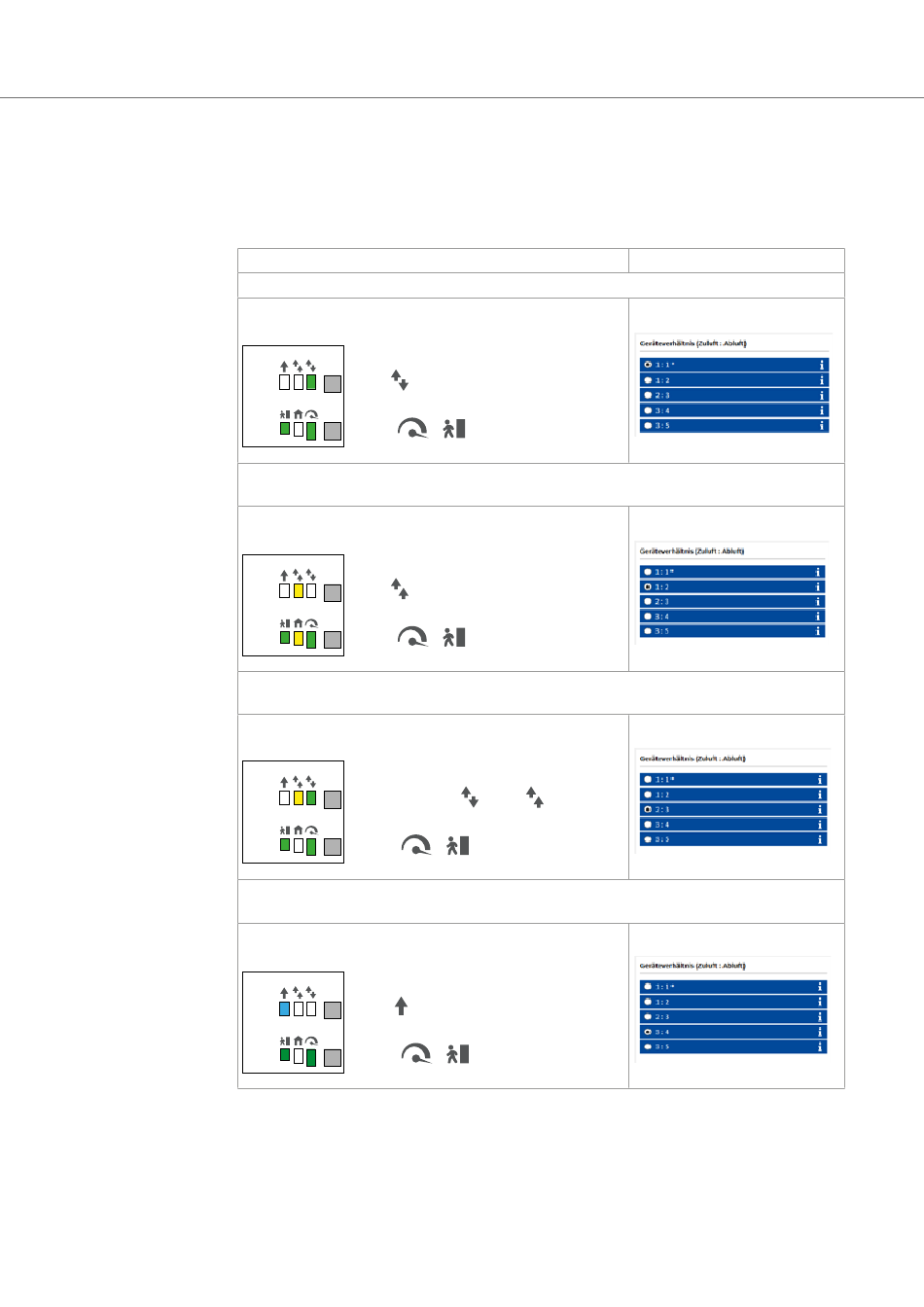

Bedienelement B 44 BE
1:1 (2:2 / 3:3 / 4:4) => Gleiches Verhältnis „Zuluftgeräte" : „Abluftgeräte" (Werkseinstellung)
S-Taste 5 x drücken => Funktion „Geräteverhältnis" aktiv
M-Taste 1 x drücken => Parameter „1:1" gewählt
MODE
SPEED
1:2 (2:4) => Verhältnis 1:2 für „Zuluftgeräte" und „Abluftgeräte" =>
ein „Abluftgerät" liefert 50 % des Volumenstroms eines „Zuluftgeräts"
S-Taste 5 x drücken => Funktion „Geräteverhältnis" aktiv
M-Taste 2 x drücken => Parameter „1:2" gewählt
MODE
SPEED
2:3 => Verhältnis 2:3 für „Zuluftgeräte" und „Abluftgeräte" =>
ein „Abluftgerät" liefert 66 % des Volumenstroms eines „Zuluftgeräts"
S-Taste 5 x drücken => Funktion „Geräteverhältnis" aktiv
M-Taste 3 x drücken => Parameter „2:3" gewählt
MODE
SPEED
3:4 => Verhältnis 3:4 für „Zuluftgeräte" und „Abluftgeräte" =>
ein „Abluftgerät" liefert 75 % des Volumenstroms eines „Zuluftgeräts"
S-Taste 5 x drücken => Funktion „Geräteverhältnis" aktiv
M-Taste 4 x drücken => Parameter „3:4" gewählt
MODE
SPEED
22
LED leuchtet grün
M
LEDs + leuchten grün
S
LED leuchtet gelb
M
LEDs + leuchten grün
S
LEDs leuchten grün +
M
S LEDs + leuchten grün
LED leuchtet blau
M
LEDs + leuchten grün
S
Software Basic Connect
„1 : 1" anklicken
„1 : 2" anklicken
„2 : 3" anklicken
gelb
„3 : 4" anklicken
