Bedienung
Die Lüftungsgeräte B 44, werden mit dem Bedienelement B 44 BE angesteuert. Für einen
ausgewogenen Betrieb sollten mindestens 2 Geräte am Bedienelement angeschlossen sein.
Betrieb
Die Konfiguration des Bedienelements kann über die beiden Tasten am Bedienelement oder
sehr einfach über die Software BASIC Connect durchgeführt werden.
4.1
Bedienung
Zuordnung der Tasten und LEDs
B 44 BE
Die Lüftungsstufe SPEED wird über mehr-
maliges Drücken (1 x, 2 x, 3 x, 4 x) der S-Taste
eingestellt => entsprechende LED (Aus, 3, 2, 1,
Aus) leuchtet grün bzw. alle LEDs sind Aus (siehe
Kapitel 4.1.1).
Die Betriebsart MODE wird über mehrmaliges
Drücken (1 x, 2 x, 3 x) der M-Taste eingestellt =>
entsprechende LED (4, 5, 6) leuchtet grün, gelb
oder blau (siehe Kapitel 4.1.2).
Für die Konfiguration werden S- und M-Taste
betätigt, bis die entsprechenden LEDs leuchten
bzw. blinken (langsam oder schnell) (siehe 4.1.3).
Der Filterwechsel wird durch Blinken der LEDs
angezeigt.
4.1.1 Lüftungsstufe
Es können 3 Lüftungsstufen und Aus (0) über Drücken der S-Taste (SPEED-Taste) eingestellt
einstellen
werden (Grafiken zeigen verschiedene Lüftungsstufen in der Betriebsart „Normalmodus" -
grüne LED 4 leuchtet).
» S-Taste 1 x drücken => Aus (0) => LEDs 3, 2, 1 sind aus (Werkseinstellung)
» S-Taste 2 x drücken => Betrieb bei Abwesenheit (Stufe 1) => LED 3 leuchtet grün
» S-Taste 3 x drücken => Betrieb bei Anwesenheit (Stufe 2) => LED 2 leuchtet grün
» S-Taste 4 x drücken => Stoßlüftungsbetrieb (Stufe 3) => LED 1 leuchtet grün
» Danach wiederholt sich die Einstellung wie in einer Endlosschleife.
Bei externem Anschluss kann z.B. der Stoßlüftungsbetrieb über einen Schalter ausgelöst wer-
den - LED 1 leuchtet grün. Bei manueller Auswahl der Stoßlüftung blinkt LED 1.

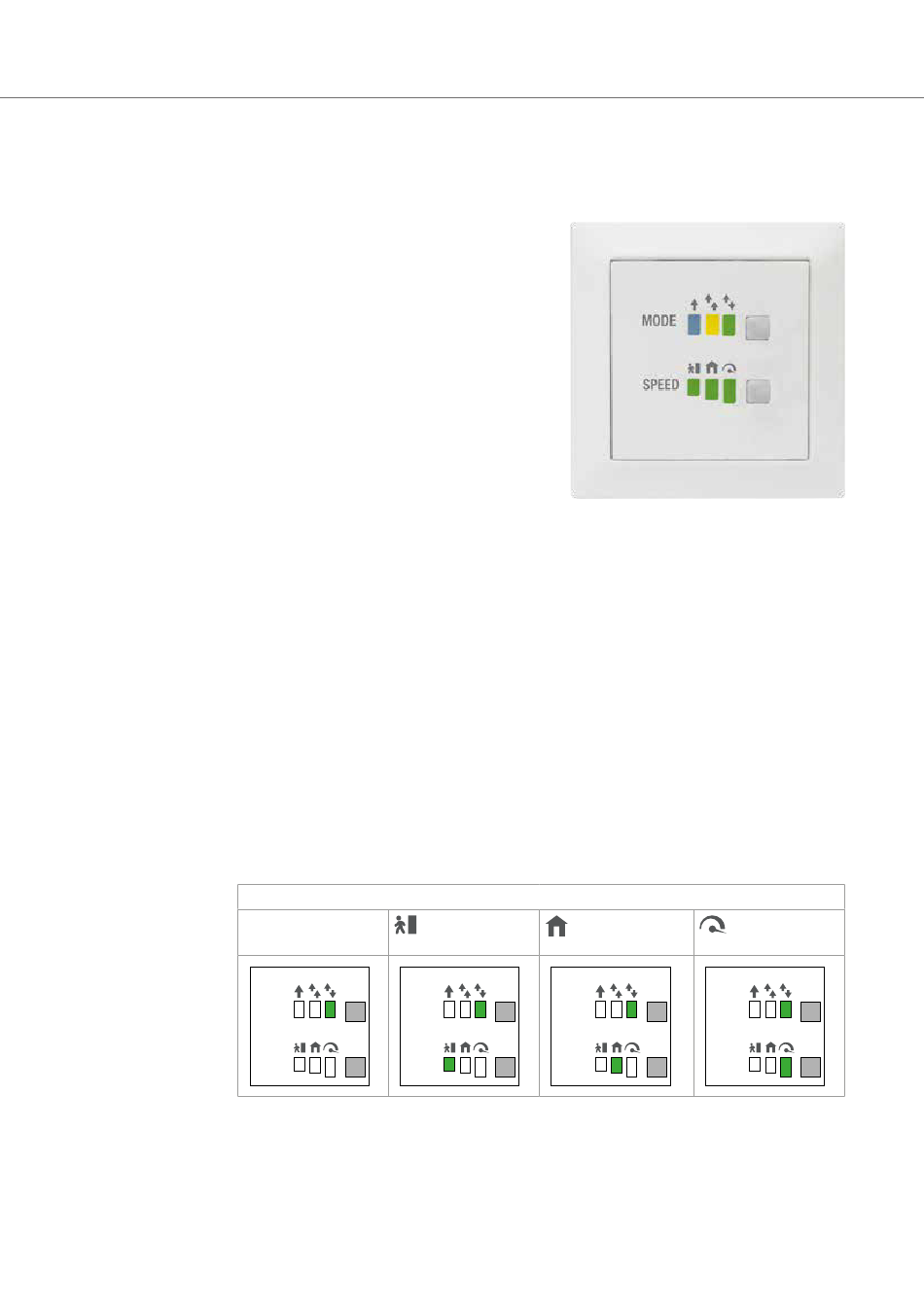

Welche LEDs leuchten bei welcher Lüftungsstufe?
Standby - AUS (0)
MODE
HINWEIS
Betrieb bei Ab-
wesenheit (Stufe 1)
MODE
M
SPEED
SPEED
S
B 44 BE-UPN/HSN – Bedienelement mit Netzteil
Betrieb bei An-
wesenheit (Stufe 2)
MODE
M
M
SPEED
S
S
MM
M-Taste
6
5
4
S-Taste
3
2
1
Maximalbetrieb
Stoßlüftung (Stufe 3)
MODE
M
SPEED
S
