B 44 BE-UPN/HSN – Bedienelement mit Netzteil

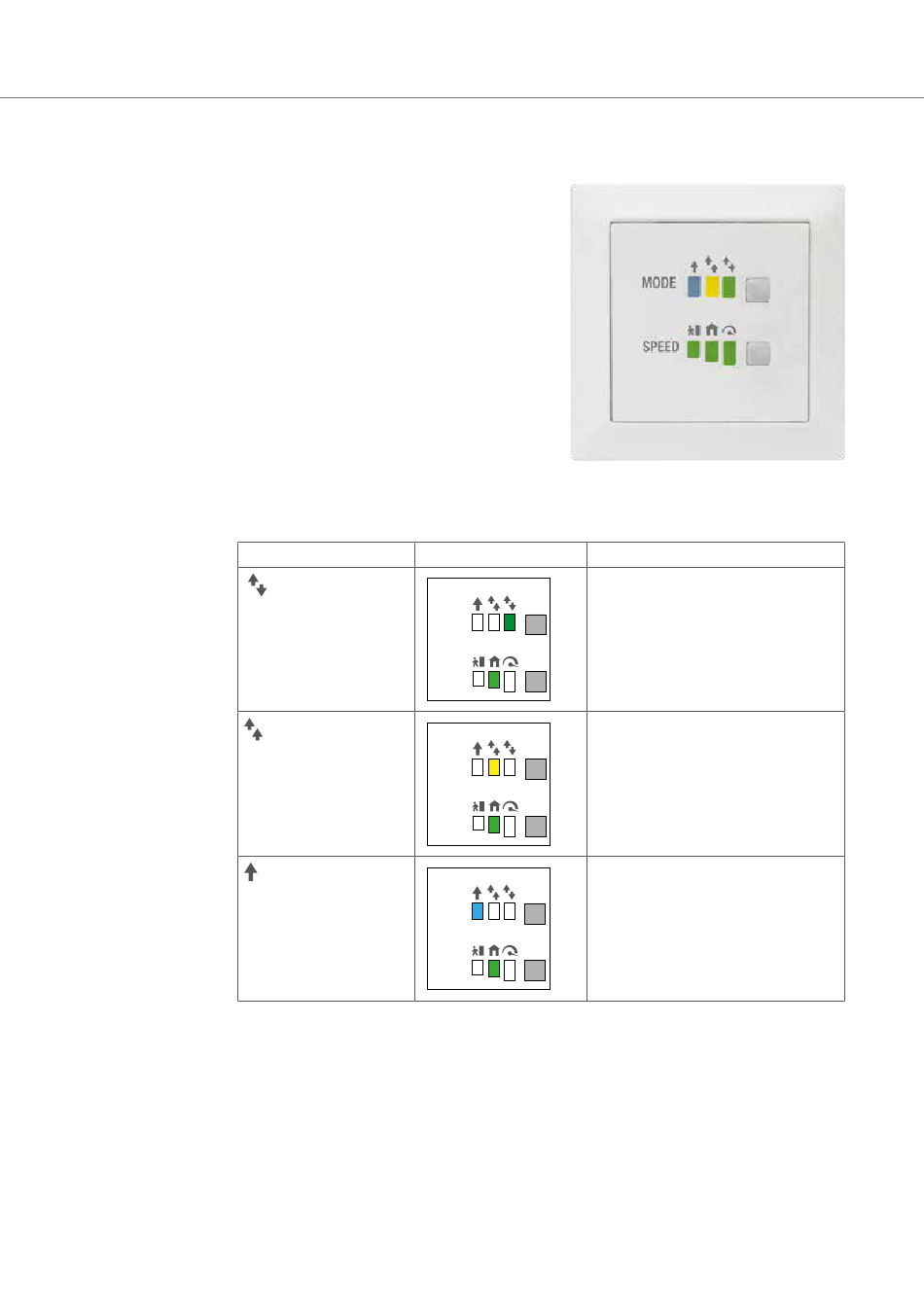

4.1.2 Betriebsart Es können 3 Betriebsarten über Drücken der M-Taste (MODE-Taste) eingestellt werden
einstellen (Grafiken zeigen verschiedene Betriebsarten bei der Lüftungsstufe „Anwesend" - LED 2
leuchtet grün).
» M-Taste 1 x drücken => Normalmodus =>
» M-Taste 2 x drücken => Querlüftung =>
» M-Taste 3 x drücken => Zuluftbetrieb =>
» Danach wiederholt sich die Einstellung wie in

Bei externem Anschluss kann z.B. der Zuluftbetrieb über die Abluftventilator ausgelöst wer-
den - LED 6 leuchtet blau. Bei manueller Auswahl des Zuluftbetriebs blinkt LED 6.
Betriebsart - Modus
Reversibler Betrieb mit
Wärmerückgewinnung
Zu- und Abluftbetrieb
keine Wärmerückgewin-
nung
Nur Zuluftbetrieb keine
Wärmerückgewinnung
18
LED 4 leuchtet grün (Werkseinstellung)
LED 5 leuchtet gelb
LED 6 leuchtet blau
einer Endlosschleife.
HINWEIS
Welche LEDs leuchten?
Normalmodus
Querlüftung
Zuluftbetrieb
Was geschieht?
B 44 wechselt zwischen Zu- und
Abluft bei maximaler Wärmerückge-
winnung:
MODE
M
- B 44 an Klemme 10 startet mit Zuluft
- B 44 an Klemme 11 startet mit Abluft
SPEED
S
B 44 an Klemme 10 liefert nur Zuluft
B 44 an Klemme 11 liefert nur Abluft
MODE
M
SPEED
S
- B 44 an Klemme 10 liefert nur Zuluft
- B 44 an Klemme 11 ist aus oder
- B 44 an Klemmen 10 + 11 liefern nur
MODE
M
Zuluft (konfigurierbar, siehe
Kapitel 4.3.3)
SPEED
S
MM
M-Taste
6 5 4
S-Taste
3 2 1
