Konfigurationsmodus - Vallox Basic Line Serie Betriebs- Und Montageanleitung

4.1.3 Konfigurati- Die Konfiguration des Lüftungssystems kann durch entsprechendes mehrmaliges Drücken
onsmodus der S-Taste und M-Taste durchgeführt werden.
• Drücken Sie zum Start des Programmiermodus die S-Taste und M-Taste gleichzeitig für
Programmiermodus
starten
Ist der Programmiermodus aktiv blinken die LEDs 1 (grün) und 5 (gelb).
Funktion und Para- • Prinzipiell muss zuerst die gewünschte Funktion aktiviert und dann der gewünschte
meter wählen
• Die Einstellung muss dann gespeichert werden:
Konfiguration
speichern

Der Programmiermodus wird automatisch verlassen, wenn 30 Sekunden
lang keine Taste mehr betätigt wird. Eine Speicherung erfolgt nicht.
Werkseinstellungen • Die Werkseinstellungen können wiederhergestellt werden
wiederherstellen
Die Werkseinstellungen sind wiederhergestellt.
Konfigurations- Beispiel für die Konfiguration des externen Kontakts (z.B. über einen Schalter)
beispiel
• Konfigurationsmodus starten mit gleichzeitigem Drücken der S- und M-Taste für 8 s.
Der Programmiermodus ist aktiv => LED 1 (grün) und LED 5 (gelb) blinken.
• Um die Funktion „Externer Kontakt" zu aktivieren, die S-Taste 2 x drücken.
LED 2 leuchtet grün => Funktion „Externer Kontakt" ist aktiv.
• Über die M-Taste können nun folgende Parameter eingestellt werden:
MODE
SPEED
• Konfiguration speichern.
8 Sekunden.
Parameter zur Funktion eingestellt werden:
- Funktion aktivieren
Drücken Sie die S-Taste (SPEED) so oft, bis die entsprechende(n) LED(s) leuchten
(Einstellungen, siehe Tabellen in Kapitel 4.3).
- Parameter einstellen
Drücken Sie die M-Taste (MODE) so oft, bis die entsprechende(n) LEDs leuchten
(Einstellungen, siehe Tabellen in Kapitel 4.3).

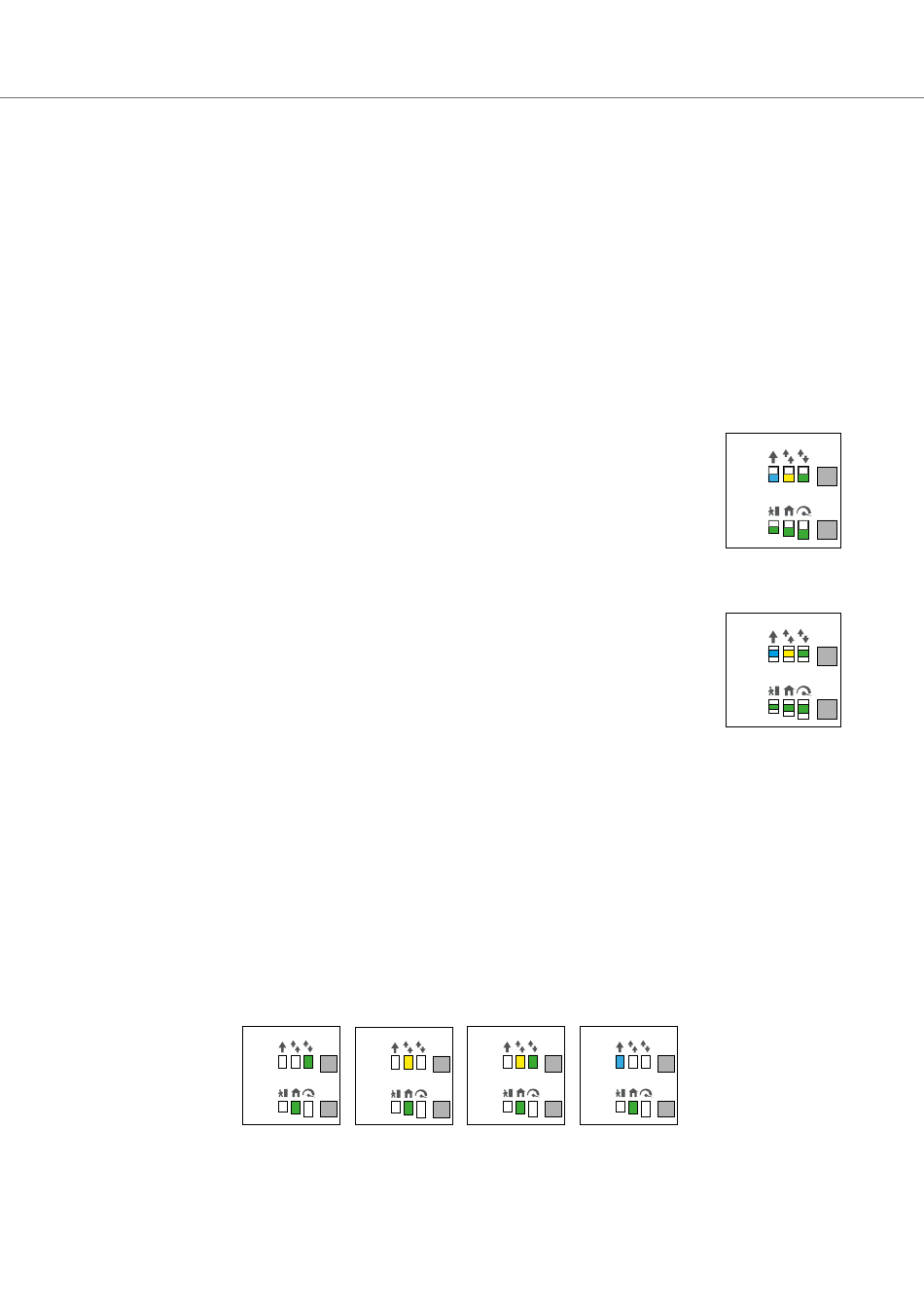

- S-Taste so oft drücken bis alle LEDs (1, 2, 3, 4, 5, 6) langsam
blinken (2 Hz)
- M-Taste 1 x drücken.
HINWEIS
(Werkseinstellungen, siehe Kapitel 3.):
- S-Taste so oft drücken bis alle LEDs (1, 2, 3, 4, 5, 6)
schnell blinken (5 Hz)
- die M-Taste 1 x drücken.
- M-Taste 1 x drücken => LED 4 (grün) leuchtet => Querlüftung bei Schalterbetätigung aktiv
- M-Taste 2 x drücken => LED 5 (gelb) leuchtet => Zuluftbetrieb bei Schalterbetätigung aktiv
- M-Taste 3 x drücken => LEDs 4 + 5 (grün/gelb) leuchten => Lüftungsgerät wird bei
Schalterbetätigung ausgeschaltet
- M-Taste 4 x drücken => LED 6 (blau) leuchtet => Stoßlüftung bei Schalterbetätigung aktiv
MODE
M
SPEED
S
- S-Taste so oft drücken bis alle LEDs (1, 2, 3, 4, 5, 6) langsam blinken (2 Hz)
- M-Taste 1 x drücken.
B 44 BE-UPN/HSN – Bedienelement mit Netzteil
MODE MODE
M
M
SPEED SPEED
S
S
MODE
M
SPEED
S
MODE
M
SPEED
S
M
S
19
