Einleitung

Über das Bedienelement B 44 BE können bis zu acht Lüftungsgeräte B 44 gesteuert werden.
Die Stromversorgung (12 V) erfolgt über 1 externes Netzteil oder 2 Netzteile gleichen Typs.
Mittels Software BasicConnect kann das Bedienelement sehr einfach konfiguriert werden.
Optional kann entweder ein Hygrostat oder bis zu 3 Abluftventilator-Schnittstellen B 44 AVS am
externen Anschluss angeschlossen werden.

Nähere Informationen zum Einzelraumlüftungsgerät B 44 finden Sie in der Betriebsanleitung
„Vallox B 44 - Einzelraumlüftungsgerät"
2.1 Komponen-

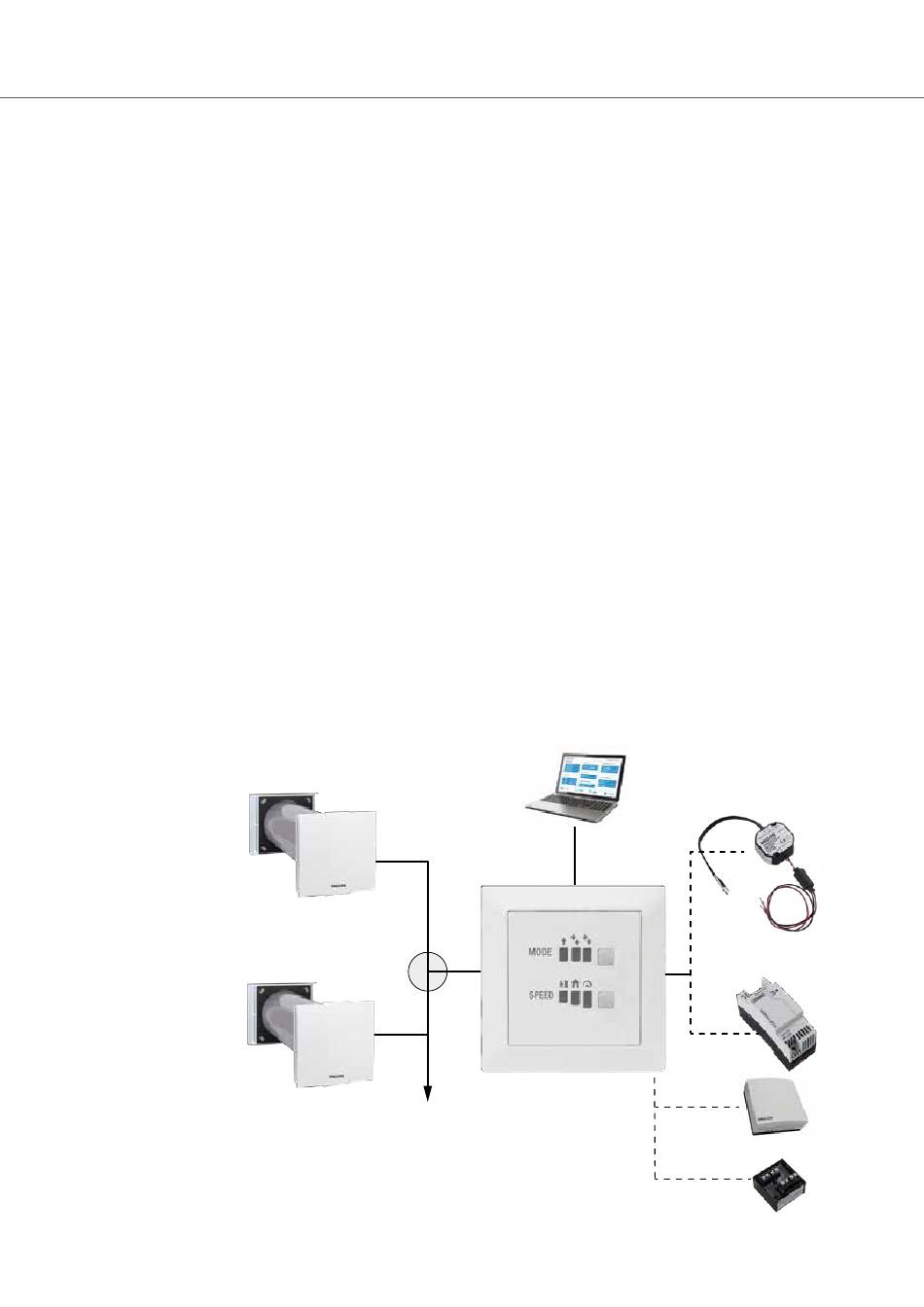

Die folgende Abbildung zeigt eine Übersicht der Komponenten, die für den Betrieb des Lüf-
ten-Übersicht
tungssystems am Bedienelement B 44 BE angeschlossen werden müssen bzw. können.
» An einem Bedienelement können bis zu 8 Lüftungsgeräte B 44 angeschlossen werden.
» Die Spannungsversorgung (12 V) muss über das Netzteil B 44 UPN oder B 44 HSN erfolgen.
» An den externen Anschluss kann angeschlossen werden (entweder - oder):
» Optional kann über einen USB-Anschluss ein Laptop/Computer angeschlossen werden, um

Anschlusspläne, siehe Kapitel 3.3.
HINWEIS
- 1 Unterputz-Netzteil B 44 UPN kann bis zu 6 B 44 versorgen, bei 7 oder 8 B 44 müssen
2 Netzteile B 44 UPN parallel geschaltet werden.
- 1 Hutschienen-Netzteil B 44 HSN kann bis zu 4 B 44 versorgen, bei 5 - 8 B 44 müssen
2 Netzteile B 44 HSN parallel geschaltet werden.
- 1 Hygrostat (bedarfsgeführte Steuerung)
- 1 bis 3 Abluftventilator-Schnittstelle/n B 44 AVS für die Integration von bis zu 3 bau-
seitigen Abluftventilatoren
über die Software BasicConnect das Bedienelement zu konfigurieren.
HINWEIS
Lüftungsgerät B 44
max. 8 Geräte
B 44 BE-UPN/HSN – Bedienelement mit Netzteil
Basic Connect
Bedienelement
B 44 BE
Netzteile
B 44 UPN
ODER
B 44 HSN
Hygrostat
ODER
Schnittstelle Abluftventilator
