Gude GTK 721 Bedienungsanleitung
Inhaltsverzeichnis
D
GB
CZ
SK
NL
NOR
S
SLO
Güde GmbH & Co. KG
Birkichstraße 6
D-74549 Wolpertshausen
www.guede.com
F
DK
I
H
HR
Güde Scandinavia A/S
Engelsholmvej 33
DK-8900 Randers
www.guede.com
# 55046
UNICORE nářadí s.r.o.
P.O.Box 8
Počernická 120
CZ-360 05 Karlovy Vary
www.unicore.cz

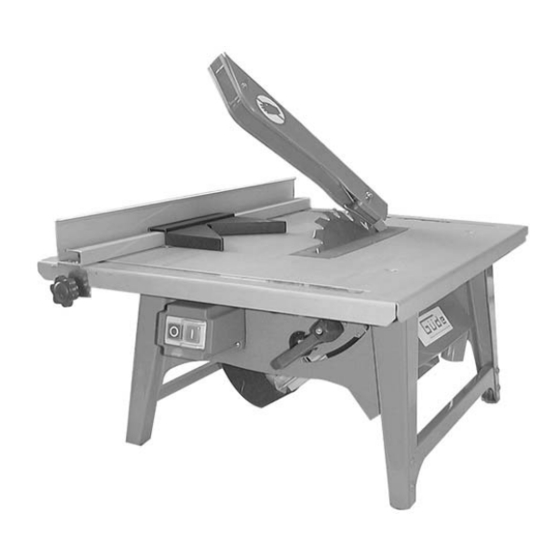

GTK 721
GÜDE Slovakia s.r.o
Podtúreň-Roveň 208
SK-033 01 Liptovský Hrádok
www.guede.com
Inhaltsverzeichnis
Verwandte Anleitungen für Gude GTK 721
Inhaltszusammenfassung für Gude GTK 721
- Seite 1 GTK 721 # 55046 Güde GmbH & Co. KG Güde Scandinavia A/S UNICORE nářadí s.r.o. GÜDE Slovakia s.r.o Birkichstraße 6 Engelsholmvej 33 P.O.Box 8 Podtúreň-Roveň 208 D-74549 Wolpertshausen DK-8900 Randers Počernická 120 SK-033 01 Liptovský Hrádok CZ-360 05 Karlovy Vary www.guede.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Gerätebeschreibung ..........................2 Lieferumfang ............................2 Bestimmungsgemäße Verwendung ......................3 Sicherheitshinweise ..........................3 Technische Daten............................ 6 Vor Inbetriebnahme ..........................6 Montage ..............................7 Bedienung..............................8 Betrieb..............................9 10. Wartung ..............................9 11. Garantie ..............................10 12. Ersatzteilbestellung..........................10 13. Ersatzteilliste............................10 14. -
Seite 3: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Die Tischkreissäge TK 720 dient zum Längs- und Querschneiden (nur mit Winkelanschlag) von Hölzern aller Art, entsprechend der Maschinengröße. Rundhölzer aller Art dürfen nicht geschnitten werden. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgehende Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. - Seite 4 • Die Maschine ist mit einem Sicherheitsschalter (6) gegen Wiedereinschalten nach Spannungsabfall ausgerüstet. • Überprüfen Sie vor Inbetriebnahme, ob die Spannung auf dem Typenschild des Gerätes mit der Netzspannung übereinstimmt. • Ist ein Verlängerungskabel erforderlich, so vergewissern Sie sich, daß dessen Querschnitt für die Stromaufnahme der Säge ausreichend ist.
-
Seite 5: Gehörschutz Tragen
• Zum Beheben von Störungen oder zum Entfernen eingeklemmter Holzstücke die Maschine ausschalten. - Netzstecker ziehen - • Bei ausgeschlagenem Sägespalt die Tischeinlage erneuern. - Netzstecker ziehen - • Umrüstungen, sowie Einstell-, Meß- und Reinigungsarbeiten nur bei abgeschaltetem Motor durchführen. - Netzstecker ziehen - •... -
Seite 6: Technische Daten
Technische Daten Asynchronmotor 230V/50 Hz Leistung 720 Watt Leerlaufdrehzahl n 2950 min Hartmetallsägeblatt ø 205 mm Anzahl der Zähne 500 x 400 mm Tischgröße Tischhöhe 240 mm Schnitthöhe max. 90° 43 mm 45° 25 mm Sägeblatt schwenkbar 45° Isolationsklasse Schutzart IP 44 Gewicht 12,5 kg... -
Seite 7: Montage
Montage Achtung! Vor allen Wartungs- und Umrüstarbeiten an der Kreissäge ist der Netzstecker zu ziehen. Montage des Sägeblattes (3) 1. Achtung! Netzstecker ziehen 2. Die Spankastenabdeckung (s. Abb. Seite 2 Nr.12) entfernen. 3. Die Mutter (1) lösen Sie mit einem speziellen Schraubenschlüssel. 4. -
Seite 8: Bedienung
Bedienung Ein-/Ausschalter (6) • Durch Drücken des grünen Tasters (I) kann die Säge eingeschaltet werden. Vor Beginn des Sägens abwarten, bis das Sägeblatt seine maximale Drehzahl erreicht hat. • Um die Säge wieder auszuschalten, muß der rote Taster (0) gedrückt werden. Parallelanschlag (10) •... -
Seite 9: Betrieb
Betrieb Nach jeder neuen Einstellung empfehlen wir einen Probeschnitt, um die eingestellten Maße zu überprüfen. 9.1 Schneiden schmaler Werkstücke (Breite < 120 mm) • Den Parallelanschlag (10) entsprechend der vorgesehenen Werkstückbreite einstellen. • Werkstück mit beiden Händen vorschieben, im Bereich des Sägeblattes (1) unbedingt den Schiebestock (16) verwenden. -
Seite 10: Garantie
Garantie • Die Garantiezeit beträgt ab dem Kaufdatum der Maschine 12 Monate. Die Garantie erstreckt sich auf Teile mit Fabrikationsfehlern. In keinem Fall erstreckt sich die Garantie auf Schäden, die auf den unsachgemäßen Gebrauch der Maschine zurückzuführen sind. Die Kosten für Techniker und Versand sind stets vom Kunden zu tragen. •... -
Seite 11: Ersatzteilzeichnung
Ersatzteilzeichnung... -
Seite 12: Eg-Konformitätserklärung
Bei einer nicht mit uns abgestimmter Änderung des Gerätes verliert diese Erklärung ihre Gültigkeit. In a case of alternation of the machine, not agreed upon by us, this declaration will lose ist validity. Bezeichnung des Gerätes: - Tischkreissäge GTK 721 Machine Description: Artikel-Nr.: - 55046 Article-No.: Einschlägige EG-Richtlinien:...
