Batterie
PolyStim plus wird mit einer 9-Volt-Batterie betrieben, die an
der Rückseite des Gerätes eingeschoben wird.
Das Gerät ist mit einer Warnanzeige ausgestattet, die bei zu
niedriger Batteriespannung anspricht.
7
Abb. 3

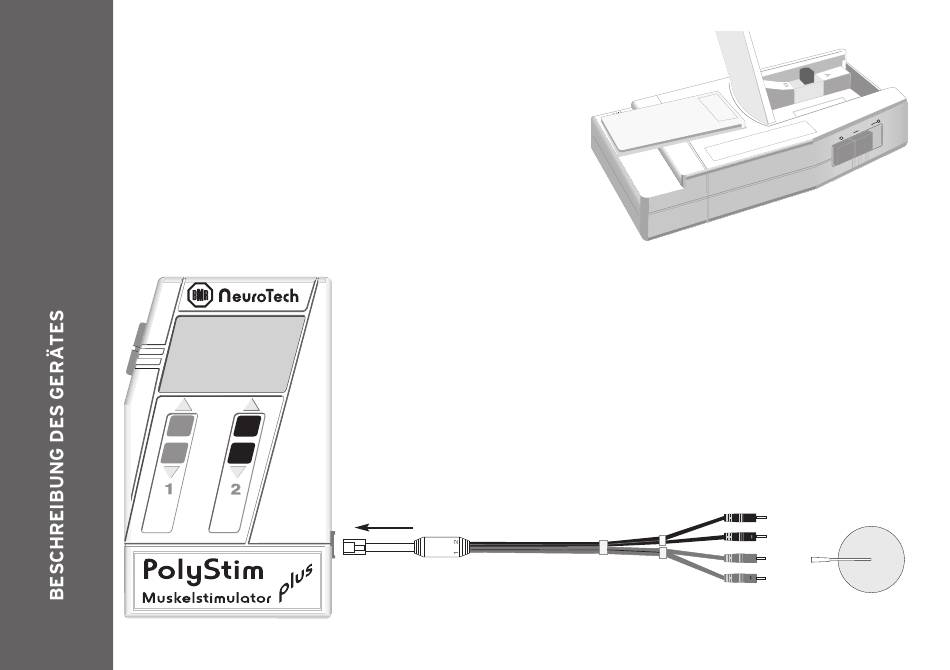

Elektroden, Anschlusskabel und Stecker
An der rechten Seite des Gerätes befindet sich eine Buchse zum Anschluss des
Verbindungskabels zu den Elektroden.
Der Anschluss der Elektroden an das Verbindungskabel erfolgt über entspre-
chend ausgeformte Metallstifte. Elektroden und Elektrodenkabel lassen sich bei
Bedarf austauschen.
Das Kabel besteht aus zwei Kanälen, die hell- und dunkelblau gekennzeichnet
sind. Am Ende jedes Kanals befinden sich zwei Kunststoffstecker mit Metall-
spitze. Sie sind mit (+) für die positive Anode und (-) für die negative Kathode
gekennzeichnet. Außerdem befinden sich an den Anoden fühlbare Erhebungen.
Die Kunststoffringe können benutzt werden, um die Länge der getrennten
Kabel anzugleichen.
Dieses Gerät arbeitet nahezu gleichstromfrei.
Abb. 2
Dunkelblau
+
Dunkelblau
Hellblau
+
Hellblau
