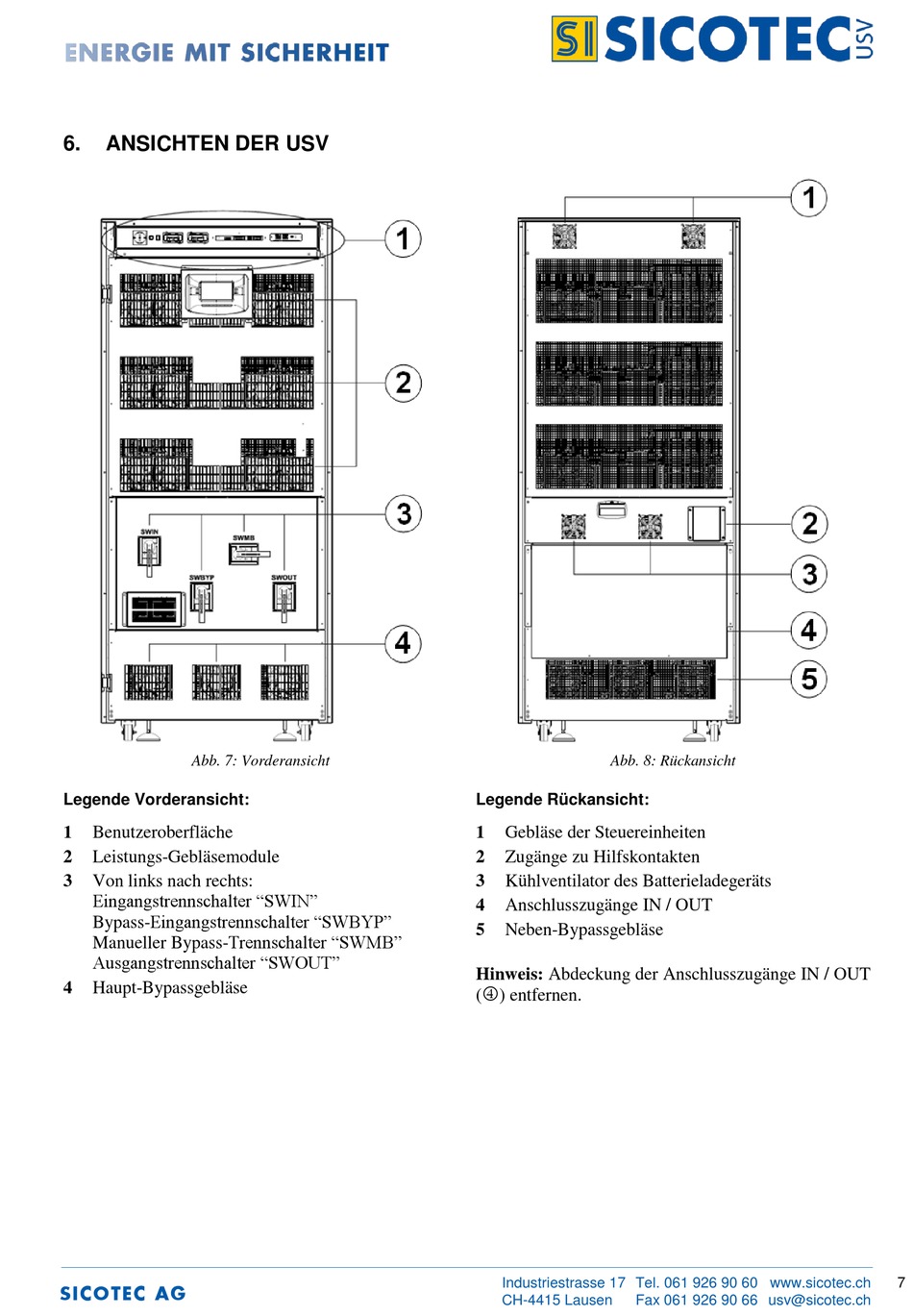

6.
ANSICHTEN DER USV
Abb. 7: Vorderansicht
Legende Vorderansicht:
1
Benutzeroberfläche
2
Leistungs-Gebläsemodule
3
Von links nach rechts:
Eingangstrennschalter "SWIN"
Bypass-Eingangstrennschalter "SWBYP"
Manueller Bypass-Trennschalter "SWMB"
Ausgangstrennschalter "SWOUT"
4
Haupt-Bypassgebläse
SICOTEC AG
Abb. 8: Rückansicht
Legende Rückansicht:
1
Gebläse der Steuereinheiten
2
Zugänge zu Hilfskontakten
3
Kühlventilator des Batterieladegeräts
4
Anschlusszugänge IN / OUT
5
Neben-Bypassgebläse
Hinweis: Abdeckung der Anschlusszugänge IN / OUT
(
) entfernen.
