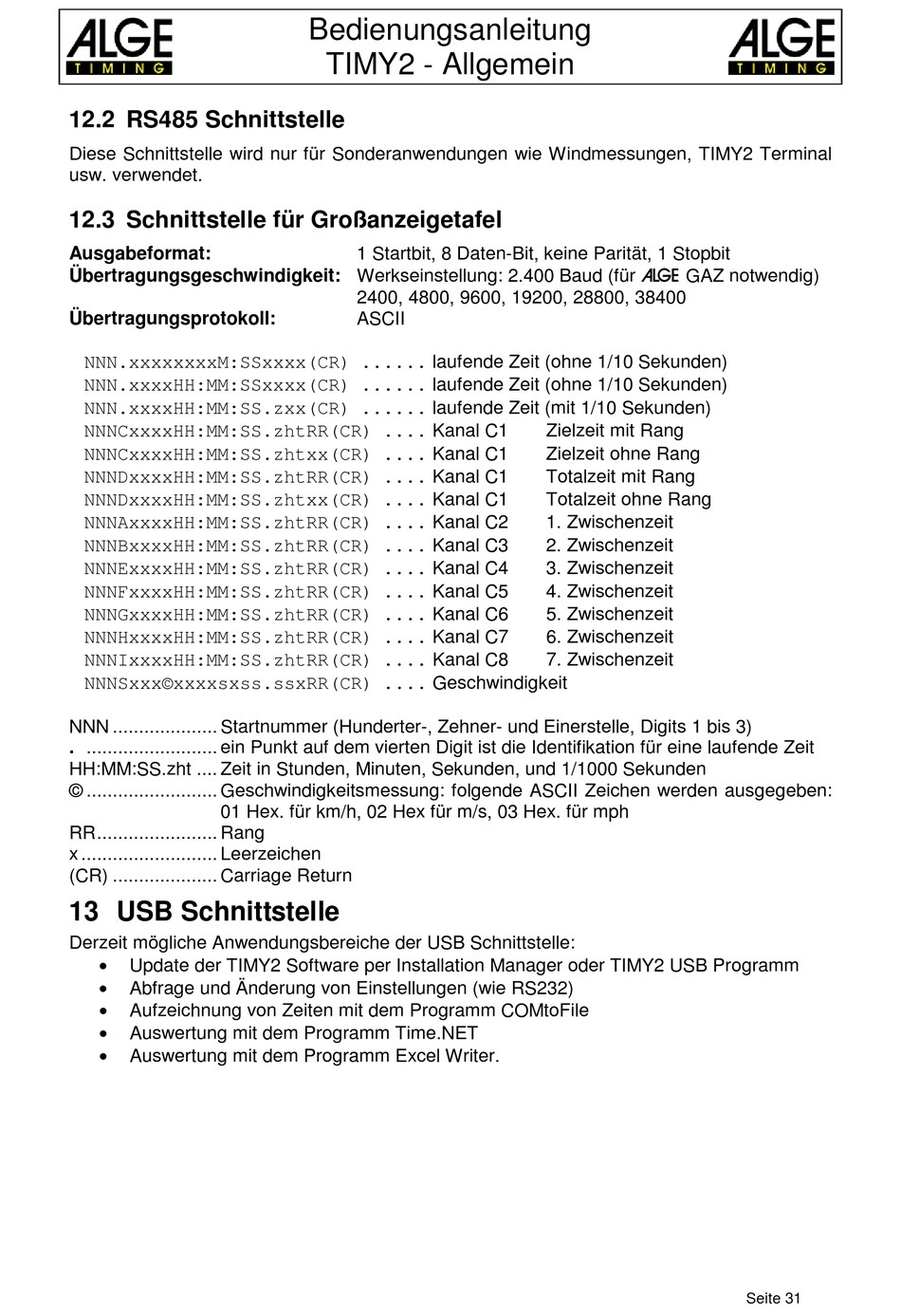

12.2 R S485 Schnittstelle
4 0 B
Diese Schnittstelle wird nur für Sonderanwendungen wie Windmessungen, TIMY2 Terminal
usw. verwendet.
12.3 S chnittstelle für Großanzeigetafel
4 1 B
Ausgabeformat:
Übertragungsgeschwindigkeit: Werkseinstellung: 2.400 Baud (für ALGE GAZ notwendig)
Übertragungsprotokoll:
NNN.xxxxxxxxM:SSxxxx(CR) ...... laufende Zeit (ohne 1/10 Sekunden)
NNN.xxxxHH:MM:SSxxxx(CR) ...... laufende Zeit (ohne 1/10 Sekunden)
NNN.xxxxHH:MM:SS.zxx(CR) ...... laufende Zeit (mit 1/10 Sekunden)
NNNCxxxxHH:MM:SS.zhtRR(CR) .... Kanal C1
NNNCxxxxHH:MM:SS.zhtxx(CR) .... Kanal C1
NNNDxxxxHH:MM:SS.zhtRR(CR) .... Kanal C1
NNNDxxxxHH:MM:SS.zhtxx(CR) .... Kanal C1
NNNAxxxxHH:MM:SS.zhtRR(CR) .... Kanal C2
NNNBxxxxHH:MM:SS.zhtRR(CR) .... Kanal C3
NNNExxxxHH:MM:SS.zhtRR(CR) .... Kanal C4
NNNFxxxxHH:MM:SS.zhtRR(CR) .... Kanal C5
NNNGxxxxHH:MM:SS.zhtRR(CR) .... Kanal C6
NNNHxxxxHH:MM:SS.zhtRR(CR) .... Kanal C7
NNNIxxxxHH:MM:SS.zhtRR(CR) .... Kanal C8
NNNSxxx©xxxxsxss.ssxRR(CR) .... Geschwindigkeit
NNN .................... Startnummer (Hunderter-, Zehner- und Einerstelle, Digits 1 bis 3)
. ......................... ein Punkt auf dem vierten Digit ist die Identifikation für eine laufende Zeit
HH:MM:SS.zht .... Zeit in Stunden, Minuten, Sekunden, und 1/1000 Sekunden
© ......................... Geschwindigkeitsmessung: folgende ASCII Zeichen werden ausgegeben:
01 Hex. für km/h, 02 Hex für m/s, 03 Hex. für mph
RR ....................... Rang
x .......................... Leerzeichen
(CR) .................... Carriage Return
13 U SB Schnittstelle
1 2 B
Derzeit mögliche Anwendungsbereiche der USB Schnittstelle:
•
Update der TIMY2 Software per Installation Manager oder TIMY2 USB Programm
•
Abfrage und Änderung von Einstellungen (wie RS232)
•
Aufzeichnung von Zeiten mit dem Programm COMtoFile
•
Auswertung mit dem Programm Time.NET
•
Auswertung mit dem Programm Excel Writer.
Bedienungsanleitung
TIMY2 - Allgemein
1 Startbit, 8 Daten-Bit, keine Parität, 1 Stopbit
2400, 4800, 9600, 19200, 28800, 38400
ASCII
Zielzeit mit Rang
Zielzeit ohne Rang
Totalzeit mit Rang
Totalzeit ohne Rang
1. Zwischenzeit
2. Zwischenzeit
3. Zwischenzeit
4. Zwischenzeit
5. Zwischenzeit
6. Zwischenzeit
7. Zwischenzeit
Seite 31
