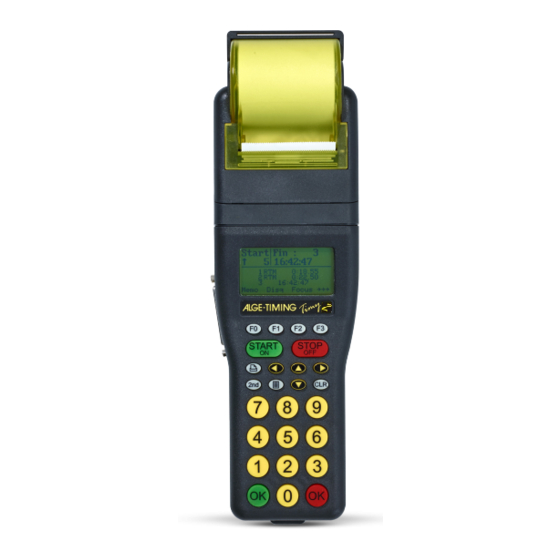

ALGE-Timing Timy2 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Timy2:
- Bedienungsanleitung (4 Seiten) ,
- Anleitung (12 Seiten) ,
- Bedienungsanleitung (12 Seiten)
Verwandte Anleitungen für ALGE-Timing Timy2
Inhaltszusammenfassung für ALGE-Timing Timy2
- Seite 1 Version: D130517 Änderungen vorbehalten Copyright by ALGE-TIMING GmbH Rotkreuzstr. 39 6890 Lustenau / Austria www.alge-timing.com Bedienungsanleitung Allgemein...
-
Seite 2: Wichtige Hinweise
Gebrauch des Gerätes. Diese Bedienungsanleitung kann nicht jeden denkbaren Ein- satz berücksichtigen. Für weitere Informationen oder bei Problemen, die in dieser Betriebsanleitung nicht oder nicht ausführlich genug behandelt werden, wenden Sie sich an Ihre ALGE-TIMING Vertretung. Kontaktadressen finden Sie auf unserer Homepage www.alge-timing.com... -
Seite 3: Konformitätserklärung
Wir erklären, dass die folgenden Produkte den unten angegebenen Standards entsprechen. ALGE-TIMING GmbH Wir, Rotkreuzstrasse 39 A-6890 Lustenau erklären in alleiniger Verantwortung, dass das Zeitmessgerät vom Typ Timy2 XE und Timy2 PXE mit den folgenden Normen/normativen Dokumenten übereinstimmt. Sicherheit: EN 60950-1:2006 + A11:2009 EMC: EN55022:2006+A1:2007... -
Seite 4: Bedienungselemente
Bedienungsanleitung TIMY2 - Allgemein Bedienungselemente USB Schnittstelle Ladebuchse ALGE Multiport Anschluss für Anzeigetafel Anschluss für Startimpulsgeber (C0) Anschluss für Zielimpulsgeber (C1) Standard ALGE Lichtschrankenbuchse Seite 4... -
Seite 5: Inhaltsverzeichnis
2 2 B P apierwechsel ....................14 3 B S ynchronisieren ......................14 2 3 B S ynchronisation von anderen Geräten mit einem TIMY2: ........14 4 B A nschluss der Zusatzgeräte ..................15 2 4 B K anäle ........................ 15 2 5 B T otzeiten und Blockierzeiten ................ - Seite 6 Bedienungsanleitung TIMY2 - Allgemein 10.5 3 3 B I NTERFACE ....................... 23 10.5.1 6 4 B A NZEIGETAFEL ..........................23 10.5.2 6 5 B R S-232............................23 10.5.3 6 6 B G SM-MODEM ..........................23 10.6 3 4 B D rucker ....................... 23 10.6.1...
-
Seite 7: Gerätebeschreibung
Datenaustausch mit einem PC, eine RS 485 für ein Netzwerk von Zeitmessgeräten und eine zukunftssichere USB Schnittstelle. Auch der Speicher des TIMY2 ist großzügig dimensioniert. Er kann bis zu 30.000 Zeiten festhalten. Alle im Speicher abgelegten Zeiten können jederzeit wieder im Display angezeigt oder über die RS 232-Schnittstelle an einen PC übertragen werden. -
Seite 8: 1.2 Timy2 Software
Bedienungsanleitung TIMY2 - Allgemein 1.2 TIMY2 Software Verfügbare Programme des TIMY2: Stopwatch: universelles Zeitmessprogramm, das sich zur Durchführung mehrerer Durchgänge eignet (Lauf-/Totalzeit). Backup: zum Messen von Tageszeiten (z. B. als Hilfszeitmessung oder als Zeitre- ferenz für den PC) PC-Timer: zum Messen von Tageszeiten mit gleichzeitiger Ausgabe der laufenden Zeit in 1/10 Sekunden über die RS 232 Schnittstelle;... -
Seite 9: 6 B T Astatur
TIMY2 - Allgemein T astatur 1 6 B Der TIMY2 hat eine wetterfeste (wasserdichte) Silikontastatur. Die Tastatur ist ideal, um draußen zu arbeiten. Die Tasten sind abgehoben, haben einen idealen Druckpunkt und sind trotz der kleinen Abmessung des TIMY2 gut bedienbar. -
Seite 10: 7 B D Isplay Des Timy2
D isplay des TIMY2 1 7 B Der TIMY2 hat ein hintergrundbeleuchtetes Display. Dies hat den Vorteil, dass das Display auch bei schlechten Lichtverhältnissen gut lesbar ist. Da die Hintergrundbeleuchtung Energie verbraucht, wird sie nur dann automatisch eingeschaltet, wenn der TIMY2 mit einer externen Stromversorgung (z. -
Seite 11: 8 B S Prache Auswählen
Bedienungsanleitung TIMY2 - Allgemein S prache auswählen 1 8 B Derzeit kann aus folgenden Sprachen ausgewählt werden: Deutsch, Englisch, Französisch und Italienisch. • Menü-Taste drücken • Mit Abwärtspfeil-Taste <ALLGEMEIN> oder <GENERAL> auswählen • OK-Taste drücken (grün oder rot) • Mit Abwärtspfeil-Taste <SPRACHE> bzw. <LANGUAGE> auswählen •... -
Seite 12: I Nbetriebnahme
Im Display erscheint: “Wirklich einschalten? Drücken Sie die grüne OK-Taste!“ • Drücken Sie innerhalb von 10 Sek. die grüne „OK“ Taste, um den TIMY2 einzu- schalten, ansonsten wird er automatisch ausgeschaltet. T IMY2 ausschalten 2 0 B Es gibt zwei Möglichkeiten, den TIMY2 auszuschalten: Methode 1: •... - Seite 13 Bedienungsanleitung TIMY2 - Allgemein Interne Speisung: Im Batteriefach haben 6 Batterien der Type AA oder Akkus Platz. Für den TIMY2 PXE dürfen nur die verschweißten Akkupacks verwendet werden. Timy2 XE Timy2 PXE Timy2 -20°C 20°C -20°C 20°C Alkaline Batterien nicht möglich nicht möglich...
-
Seite 14: D Rucker
TIMY2 - Allgemein D rucker Das Modell TIMY2 PXE verfügt über einen eingebauten Thermodrucker. Für den Drucker eignet sich das ALGE Papier am besten. Es ist am ALGE Logo Aufdruck auf der Papierrücksei- te erkennbar und bei Ihrer ALGE Vertretung erhältlich. -
Seite 15: A Nschluss Der Zusatzgeräte
Bedienungsanleitung TIMY2 - Allgemein Anschluss der Zusatzgeräte Fragen Sie Ihren ALGE Vertreter nach der Vielzahl an Geräten, die mit dem TIMY2 verwendet werden können. K anäle 2 4 B Der TIMY2 verfügt über 9 unabhängige Zeitmesskanäle. Achtung: Kanal 0 bis 5 haben eine maximale Präzision von 1/10.000 Sekunden, Kanal 6 bis 8 nur 1/100 Sekunden. -
Seite 16: T Imy2 Update
Firmware sucht automatisch nach dem TIMY2 • TIMY2 einschalten • sobald die Firmware den TIMY2 erkennt hat, wird untenstehendes Bild angezeigt • Wählen Sie aus, wie Sie den TIMY2 updaten wollen. Empfehlenswert ist das Internet, hier ist immer die neueste Version vorhanden Seite 16... -
Seite 17: 8 B U Pdate Mit Usb Kabel
TIMY2 - Allgemein U pdate mit USB Kabel 2 8 B • Falls nicht schon installiert, muss der TIMY2 USB Treiber noch installiert werden. Ei- ne Anleitung dazu finden Sie auf unserer H omepage • Den TIMY2 USB Treiber finden Sie unter D ownload/PC Gerätetreiber... -
Seite 18: I Nfo-Mode
Bei externer Stromversorgung erfolgt ein Neustart des TIMY2. Bei Betrieb ohne externe Stromversorgung schaltet sich der TIMY2 ab und muss neu gestartet werden. Trennen Sie den GPS-Empfänger vom TIMY2 und drücken Sie erneut die <OK> Taste. Sie können jetzt im Programm des TIMY2 fortfahren. -
Seite 19: M Enü
Bedienungsanleitung TIMY2 - Allgemein M enü Im TIMY2 Menü sind individuelle Einstellungen möglich. Durch Drücken der Taste langt man ins Hauptmenü und mit den Cursortasten kann durch das Menü navigiert werden. Menü ein- oder ausschalten Cursor nach unten und oben bewegen In das nächste Untermenü... -
Seite 20: 8 B D Urchgang Wechsel
Je nach verwendetem Programm kann mit dieser Funktion in den zweiten Durchgang ge- schaltet werden. 10.2.3 S TN-AUTOMATIK 4 9 B Der TIMY2 unterstützt unterschiedlichste automatische Startnummernfortschaltungen für die Läufer an Start und Ziel. 10.2.3.1 S TART 7 4 B Steuert die Fortschaltung der Läufer am Start. -
Seite 21: 1 B S Prache
• <STANDARD-EINST> 10.2.7 H ARDWARE 5 3 B Für die Einstellung des TIMY2 im Werk. Dieses Menü kann nur mit Passwort aktiviert werden und hat für den Anwender keine Bedeutung. 10.2.8 H ARDWARE2 5 4 B Für die Einstellung des TIMY2 im Werk. Dieses Menü kann nur mit Passwort aktiviert werden und hat für den Anwender keine Bedeutung. -
Seite 22: 7 B P Iepser
Diese Funktion legt fest, ob der Zeitmessimpuls beim Schließen oder/und Öffnen ausgelöst wird. Standard ist für alle Kanäle der Schließkontakt. 10.3.2 P IEPSER 5 7 B Man kann den Kanal Piepston des TIMY2 ein- bzw. ausschalten. • <AUS> • <EIN>... - Seite 23 Zeit und Datum der Anzeige wird synchronisiert. • <DISPLAY MODUS> noch ohne Funktion • <BAUDRATE> Standard 2400, sowohl die Baudrate des TIMY2 als auch der Anzeige D-LINE • <TIMEOUT> Zeit, nach der die Anzeige auf Tageszeit umschaltet • <ADRESSE>...
-
Seite 24: P Rogrammspezifische Einstellungen
Je nach aktivem Programm ist dieser Menüpunkt unterschiedlich. 10.9 T ASTATUR-SPERRE 3 7 B Aktiviert die Tastatursperre, um versehentliche Eingaben zu verhindern. Alle Tasten des TIMY2 sind deaktiviert. Zum Lösen der Tastatursperre muss die Zahlenreihe 1 2 3 4 5 6 ein- gegeben werden. Seite 24... -
Seite 25: Technische Daten
Netzgerät PS12A, PS12 und 12 V Batterie oder 8 - 22 VDC Betriebsdauer: Alkali: ohne Drucker ca. 50 Stunden NM-TIMY2: ohne Drucker ca. 60 Stunden bei 20°C NM-TIMY2: mit Drucker ca. 47 Stunden bei 20°C und 3 gedruckten Zeilen pro Minute Ladevorgang: ca. 14 Stunden Drucker: Grafik Thermodrucker, max. -
Seite 26: Anschlussbelegung
11.1 Anschlussbelegung 3 8 B USB Schnittstelle (1): Schnittstelle dient Schnittstelle zwischen TIMY2 und PC. Sämtliche Daten können über diese abgerufen werden bzw. der TIMY2 kann über diese Schnittstelle vollstän- dig bedient werden. Netzgerät – Anschluss (2): ALGE Multiport (3): Pinbelegung: 1 .. - Seite 27 Bedienungsanleitung TIMY2 - Allgemein Bananenbuchse für Anzeigetafel Bananenbuchse für Startkanal C0 Bananenbuchse für Stoppkanal C1 Lichtschrankenbuchse (7) Pinbelegung: 1 ..c0..... Start-Kanal 2 ..c1..... Stopp-Kanal 3 ..GND ..Gemeinsame Masse 4 ..+Ua ..Speisespannung out 8-22 VDC 5 ..
-
Seite 28: Rs232-Schnittstelle
Bedienungsanleitung TIMY2 - Allgemein 12 Schnittstellen 12.1 R S232 Schnittstelle 3 9 B Ausgabeformat: 1 Startbit, 8 Daten-Bit, keine Parität, 1 Stopbit Übertragungsgeschwindigkeit: 9.600 Baud Werkseinstellung Einstellbar: 2400, 4800, 9600, 19200, 28800, 38400 Übertragungsprotokoll: ASCII yNNNNxCCCxHH:MM:SS.zhtqxGGRRRR(CR) y ......erstes Zeichen ist Leerzeichen oder Info (siehe unten) x ...... - Seite 29 Bedienungsanleitung TIMY2 - Allgemein Seite 29...
- Seite 30 Bedienungsanleitung TIMY2 - Allgemein Seite 30...
-
Seite 31: Rs485-Schnittstelle
U SB Schnittstelle 1 2 B Derzeit mögliche Anwendungsbereiche der USB Schnittstelle: • Update der TIMY2 Software per Installation Manager oder TIMY2 USB Programm • Abfrage und Änderung von Einstellungen (wie RS232) • Aufzeichnung von Zeiten mit dem Programm COMtoFile •... - Seite 32 Bedienungsanleitung TIMY2 - Allgemein Änderungen vorbehalten Copyright by ALGE-TIMING GmbH Rotkreuzstr. 39 6890 Lustenau / Austria www.alge-timing.com Seite 32...
