ALGE-Timing Timy2 Bedienungsanleitung Seite 27

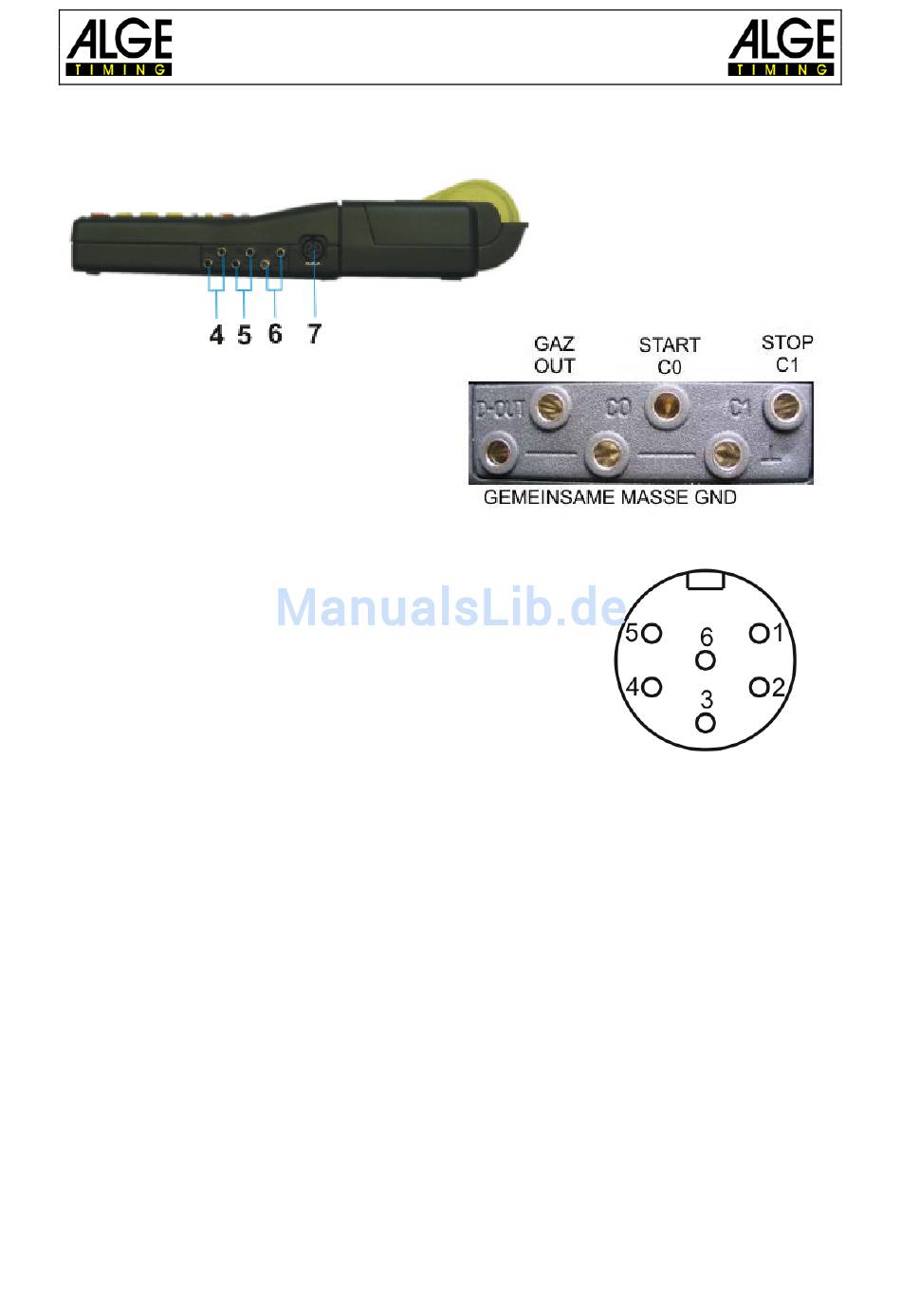

Bananenbuchse für Anzeigetafel
Bananenbuchse für Startkanal C0
Bananenbuchse für Stoppkanal C1
Lichtschrankenbuchse (7)
Pinbelegung:
1 ......... c0............. Start-Kanal
2 ......... c1............. Stopp-Kanal
3 ......... GND ........ Gemeinsame Masse
4 ......... +Ua ......... Speisespannung out 8-22 VDC
5 ......... +5V ......... Stabilisiert Speisespannung out (+5 VDC)
6 ......... c2............. Zwischenzeit-Kanal
Bedienungsanleitung
TIMY2 - Allgemein
(4)
(5)
(6)
Seite 27
