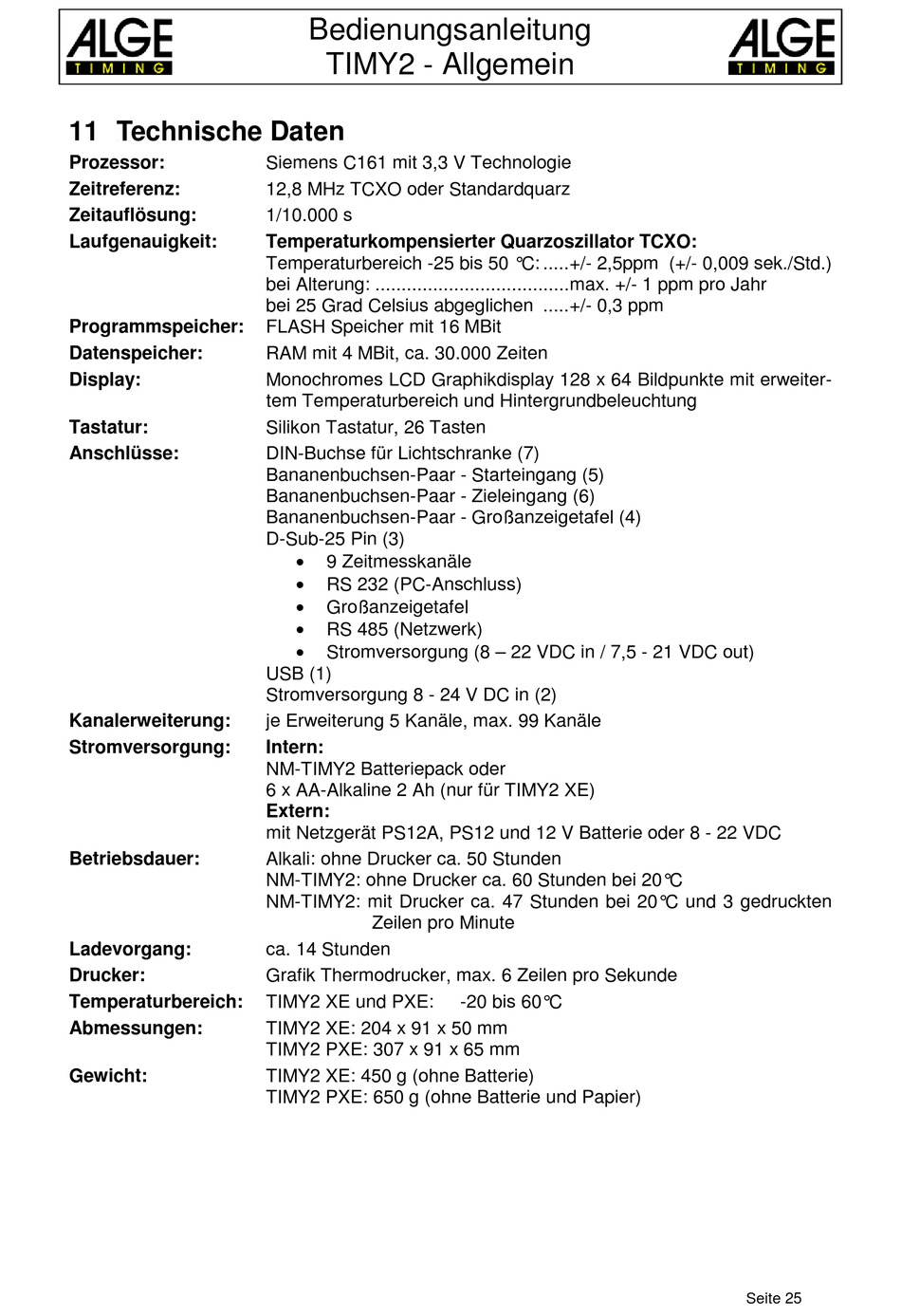

11 T echnische Daten
1 0 B
Prozessor:
Zeitreferenz:
Zeitauflösung:
Laufgenauigkeit:
Programmspeicher:
Datenspeicher:
Display:
Tastatur:
Anschlüsse:
Kanalerweiterung:
Stromversorgung:
Betriebsdauer:
Ladevorgang:
Drucker:
Temperaturbereich:
Abmessungen:
Gewicht:
Bedienungsanleitung
TIMY2 - Allgemein
Siemens C161 mit 3,3 V Technologie
12,8 MHz TCXO oder Standardquarz
1/10.000 s
Temperaturkompensierter Quarzoszillator TCXO:
Temperaturbereich -25 bis 50 °C: ..... +/- 2,5ppm (+/- 0,009 sek./Std.)
bei Alterung: ..................................... max. +/- 1 ppm pro Jahr
bei 25 Grad Celsius abgeglichen ..... +/- 0,3 ppm
FLASH Speicher mit 16 MBit
RAM mit 4 MBit, ca. 30.000 Zeiten
Monochromes LCD Graphikdisplay 128 x 64 Bildpunkte mit erweiter-
tem Temperaturbereich und Hintergrundbeleuchtung
Silikon Tastatur, 26 Tasten
DIN-Buchse für Lichtschranke (7)
Bananenbuchsen-Paar - Starteingang (5)
Bananenbuchsen-Paar - Zieleingang (6)
Bananenbuchsen-Paar - Großanzeigetafel (4)
D-Sub-25 Pin (3)
•
9 Zeitmesskanäle
•
RS 232 (PC-Anschluss)
•
Großanzeigetafel
•
RS 485 (Netzwerk)
•
Stromversorgung (8 – 22 VDC in / 7,5 - 21 VDC out)
USB (1)
Stromversorgung 8 - 24 V DC in (2)
je Erweiterung 5 Kanäle, max. 99 Kanäle
Intern:
NM-TIMY2 Batteriepack oder
6 x AA-Alkaline 2 Ah (nur für TIMY2 XE)
Extern:
mit Netzgerät PS12A, PS12 und 12 V Batterie oder 8 - 22 VDC
Alkali: ohne Drucker ca. 50 Stunden
NM-TIMY2: ohne Drucker ca. 60 Stunden bei 20°C
NM-TIMY2: mit Drucker ca. 47 Stunden bei 20°C und 3 gedruckten
Zeilen pro Minute
ca. 14 Stunden
Grafik Thermodrucker, max. 6 Zeilen pro Sekunde
TIMY2 XE und PXE:
TIMY2 XE: 204 x 91 x 50 mm
TIMY2 PXE: 307 x 91 x 65 mm
TIMY2 XE: 450 g (ohne Batterie)
TIMY2 PXE: 650 g (ohne Batterie und Papier)
-20 bis 60°C
