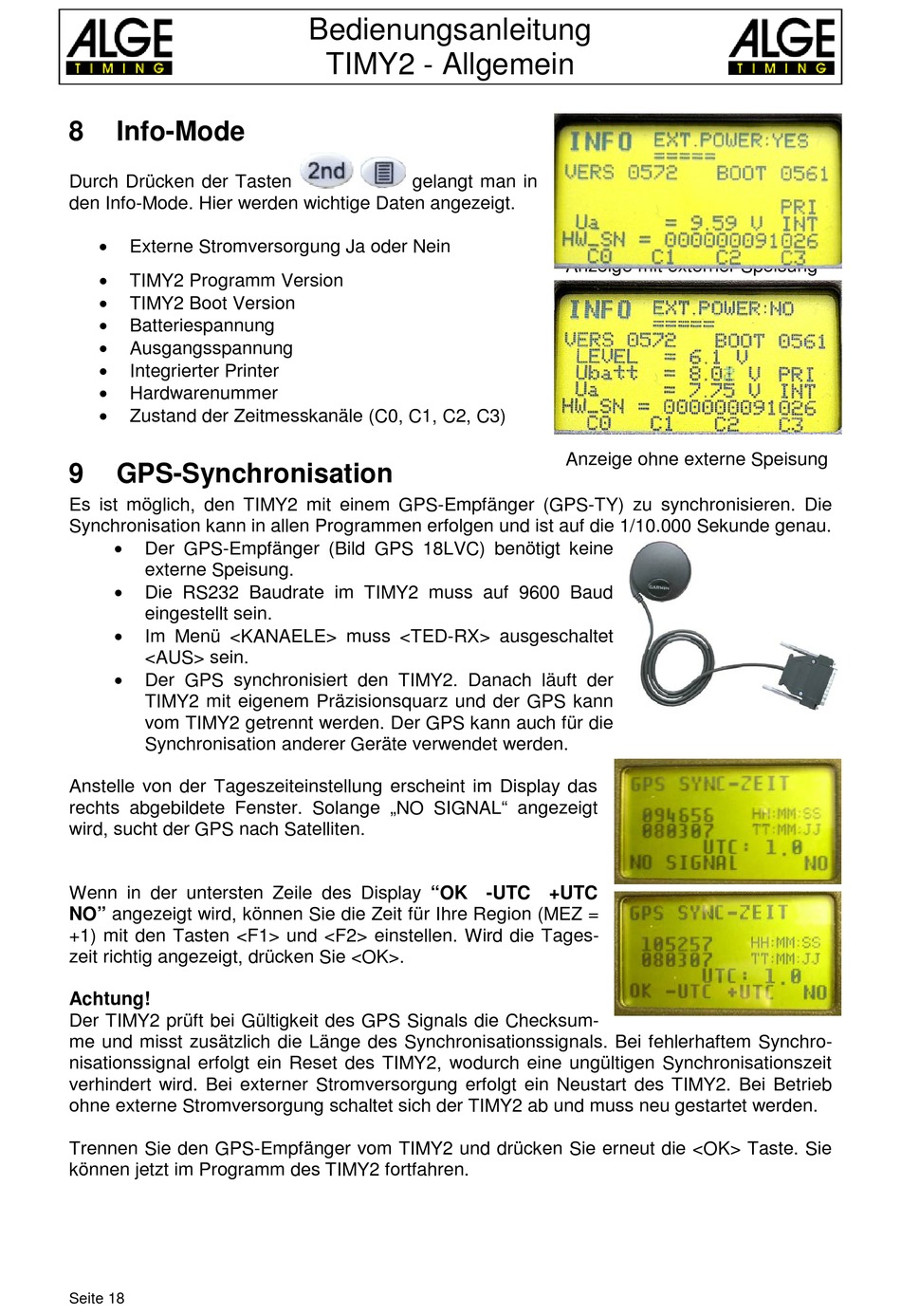

I Nfo-Mode; G Ps-Synchronisation - ALGE-Timing Timy2 Bedienungsanleitung

8

I nfo-Mode

7 B
Durch Drücken der Tasten
den Info-Mode. Hier werden wichtige Daten angezeigt.
•
Externe Stromversorgung Ja oder Nein
•
TIMY2 Programm Version
•
TIMY2 Boot Version
•
Batteriespannung
•
Ausgangsspannung
•
Integrierter Printer
•
Hardwarenummer
•
Zustand der Zeitmesskanäle (C0, C1, C2, C3)
9

G PS-Synchronisation

8 B
Es ist möglich, den TIMY2 mit einem GPS-Empfänger (GPS-TY) zu synchronisieren. Die
Synchronisation kann in allen Programmen erfolgen und ist auf die 1/10.000 Sekunde genau.
•
Der GPS-Empfänger (Bild GPS 18LVC) benötigt keine
externe Speisung.
•
Die RS232 Baudrate im TIMY2 muss auf 9600 Baud
eingestellt sein.
•
Im Menü <KANAELE> muss <TED-RX> ausgeschaltet
<AUS> sein.
•
Der GPS synchronisiert den TIMY2. Danach läuft der
TIMY2 mit eigenem Präzisionsquarz und der GPS kann
vom TIMY2 getrennt werden. Der GPS kann auch für die
Synchronisation anderer Geräte verwendet werden.
Anstelle von der Tageszeiteinstellung erscheint im Display das
rechts abgebildete Fenster. Solange „NO SIGNAL" angezeigt
wird, sucht der GPS nach Satelliten.
Wenn in der untersten Zeile des Display "OK -UTC +UTC
NO" angezeigt wird, können Sie die Zeit für Ihre Region (MEZ =
+1) mit den Tasten <F1> und <F2> einstellen. Wird die Tages-
zeit richtig angezeigt, drücken Sie <OK>.
Achtung!
Der TIMY2 prüft bei Gültigkeit des GPS Signals die Checksum-
me und misst zusätzlich die Länge des Synchronisationssignals. Bei fehlerhaftem Synchro-
nisationssignal erfolgt ein Reset des TIMY2, wodurch eine ungültigen Synchronisationszeit
verhindert wird. Bei externer Stromversorgung erfolgt ein Neustart des TIMY2. Bei Betrieb
ohne externe Stromversorgung schaltet sich der TIMY2 ab und muss neu gestartet werden.
Trennen Sie den GPS-Empfänger vom TIMY2 und drücken Sie erneut die <OK> Taste. Sie
können jetzt im Programm des TIMY2 fortfahren.
Seite 18
Bedienungsanleitung
TIMY2 - Allgemein
gelangt man in
Anzeige mit externer Speisung
Anzeige ohne externe Speisung
