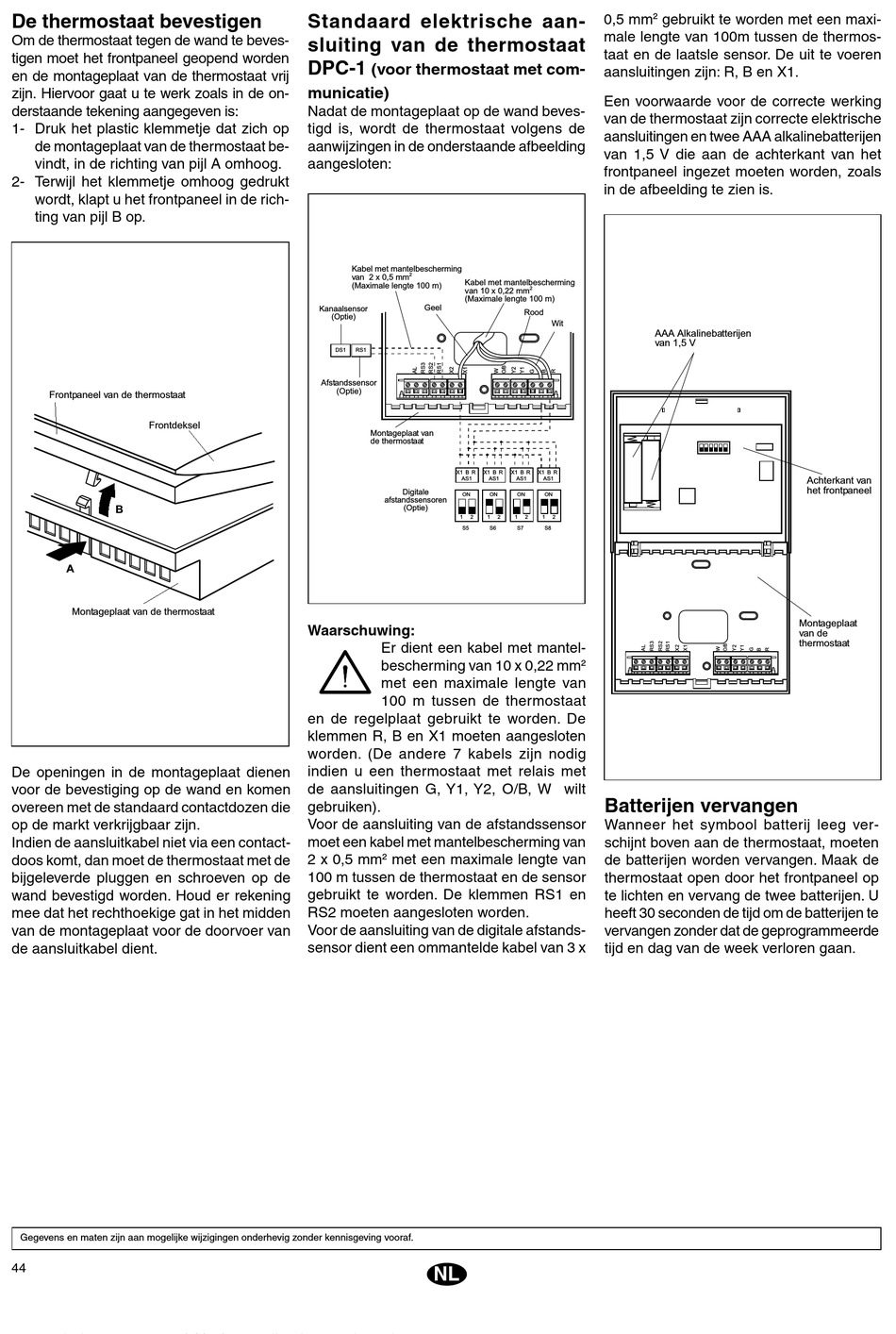

De thermostaat bevestigen
Om de thermostaat tegen de wand te beves-
tigen moet het frontpaneel geopend worden
en de montageplaat van de thermostaat vrij
zijn. Hiervoor gaat u te werk zoals in de on-
derstaande tekening aangegeven is:
1- Druk het plastic klemmetje dat zich op
de montageplaat van de thermostaat be-
vindt, in de richting van pijl A omhoog.
2- Terwijl het klemmetje omhoog gedrukt
wordt, klapt u het frontpaneel in de rich-
ting van pijl B op.
������������������������������
�����������
�
�
�������������������������������
De openingen in de montageplaat dienen
voor de bevestiging op de wand en komen
overeen met de standaard contactdozen die
op de markt verkrijgbaar zijn.
Indien de aansluitkabel niet via een contact-
doos komt, dan moet de thermostaat met de
bijgeleverde pluggen en schroeven op de
wand bevestigd worden. Houd er rekening
mee dat het rechthoekige gat in het midden
van de montageplaat voor de doorvoer van
de aansluitkabel dient.
Gegevens en maten zijn aan mogelijke wijzigingen onderhevig zonder kennisgeving vooraf.
44
Standaard elektrische aan-
sluiting van de thermostaat
DPC-1
(voor thermostaat met com-
municatie)
Nadat de montageplaat op de wand beves-
tigd is, wordt de thermostaat volgens de
aanwijzingen in de onderstaande afbeelding
aangesloten:
���������������������������
���������������
�
���������������������������
�����������������������
����������������
�����������������������
����
������������
�������
���
���
��������������
�������
����������������
��������������
�� � �
�� � �
���
��������
��
����������������
�������
�
�
��
Waarschuwing:
Er dient een kabel met mantel-
bescherming van 10 x 0,22 mm
met een maximale lengte van
100 m tussen de thermostaat
en de regelplaat gebruikt te worden. De
klemmen R, B en X1 moeten aangesloten
worden. (De andere 7 kabels zijn nodig
indien u een thermostaat met relais met
de aansluitingen G, Y1, Y2, O/B, W wilt
gebruiken).
Voor de aansluiting van de afstandssensor
moet een kabel met mantelbescherming van
2 x 0,5 mm
met een maximale lengte van
2
100 m tussen de thermostaat en de sensor
gebruikt te worden. De klemmen RS1 en
RS2 moeten aangesloten worden.
Voor de aansluiting van de digitale afstands-
sensor dient een ommantelde kabel van 3 x
NL
0,5 mm
gebruikt te worden met een maxi-
2
male lengte van 100m tussen de thermos-
taat en de laatsle sensor. De uit te voeren
aansluitingen zijn: R, B en X1.
Een voorwaarde voor de correcte werking
van de thermostaat zijn correcte elektrische
aansluitingen en twee AAA alkalinebatterijen
van 1,5 V die aan de achterkant van het
frontpaneel ingezet moeten worden, zoals
in de afbeelding te zien is.
�
����
���
����������������������
���������
�� � �
�� � �
���
���
���
��
��
��
�
�
�
�
�
�
��
��
��
2
Batterijen vervangen
Wanneer het symbool batterij leeg ver-
schijnt boven aan de thermostaat, moeten
de batterijen worden vervangen. Maak de
thermostaat open door het frontpaneel op
te lichten en vervang de twee batterijen. U
heeft 30 seconden de tijd om de batterijen te
vervangen zonder dat de geprogrammeerde
tijd en dag van de week verloren gaan.
��������������
���������������
������������
������
�����������
