Inhaltszusammenfassung für Workzone NA-A09

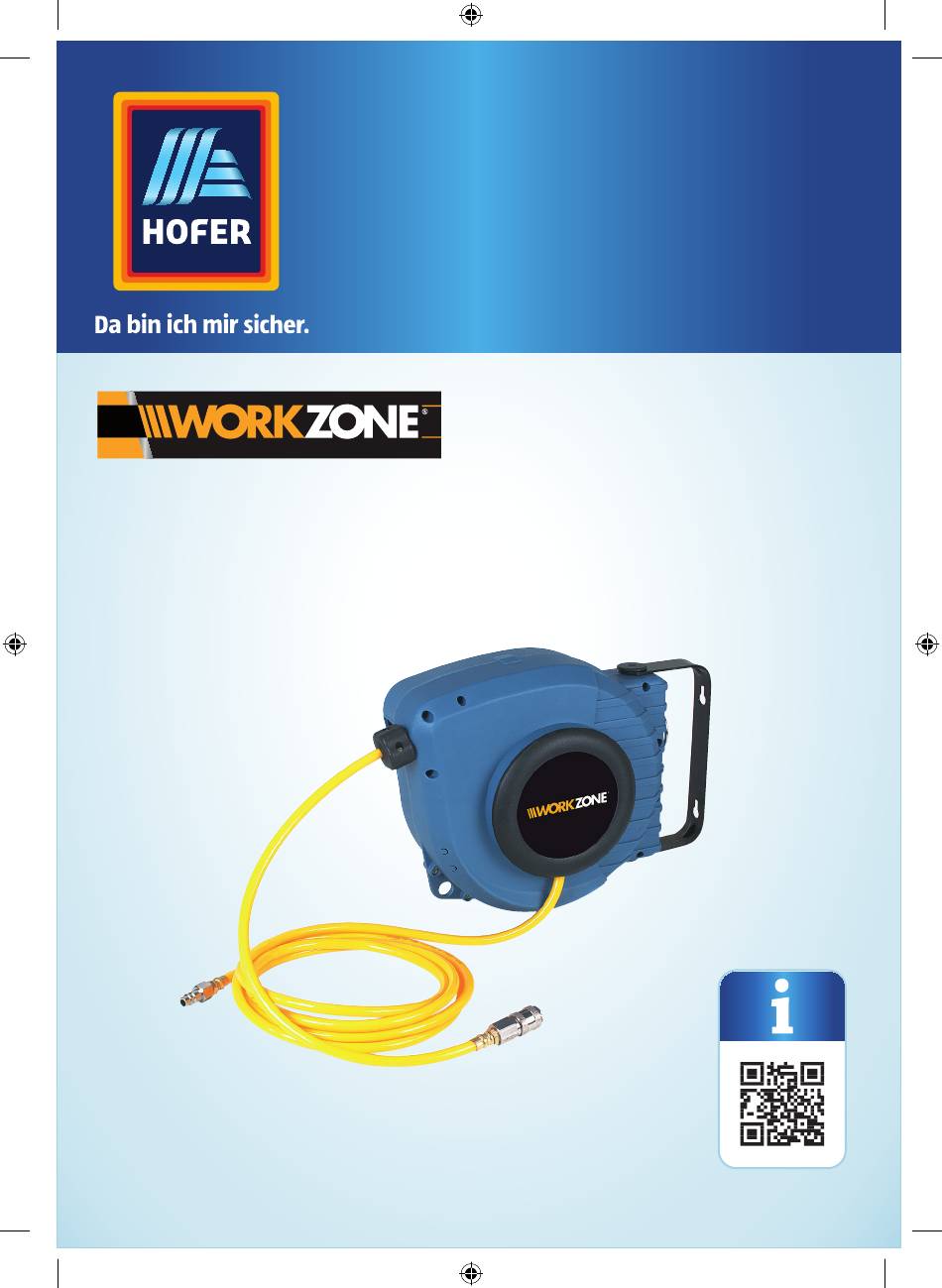

- Seite 1 Bedienungs- anleitung DRUCKLUFT- SCHLAUCHTROMMEL Originalbetriebsanleitung 97495_Schlauchtrommel_Buch_AT.indb 1 29.10.2018 15:50:01...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang / Teilebezeichnung ................................... Allgemeines ............................................Bedienungsanleitung lesen und aufbewahren ........................Zeichenerklärung ............................................Sicherheit ..............................................Bestimmungsgemäße Verwendung ................................Restrisiken .................................................. Allgemeine Sicherheitshinweise für Druckluftwerkzeuge .................. Vor Verwendung .......................................... Schlauchtrommel und Lieferumfang prüfen ..........................Montageort finden ............................................Schlauchtrommel montieren ....................................Schlauchtrommel an eine Druckluftquelle anschließen .................. -
Seite 4: Lieferumfang / Teilebezeichnung

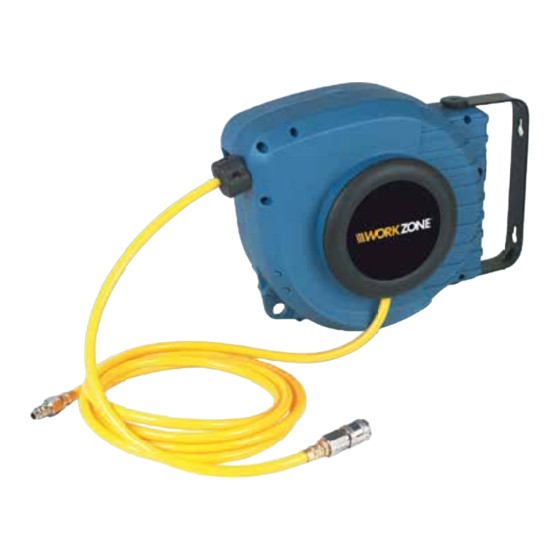

Lieferumfang / Teilebezeichnung Schlauchtrommelgehäuse Schwenkbarer Befestigungsbügel Anschlussschlauch für Druckluftquelle Arbeitsschlauch für Druckluftwerkzeug Schlauchstopper 2x Anker (Befestigungsmaterial für Wand- oder Deckenmontage) Stecknippel Schnellkupplung 97495_Schlauchtrommel_Buch_AT.indb 4 29.10.2018 15:50:02... -
Seite 5: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu dieser Druckluft-Schlauchtrommel 10 m (im Folgenden nur Schlauchtrommel genannt). Sie enthält wichtige Informationen zu Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie die Schlauchtrommel verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen. -
Seite 6: Sicherheit
Sicherheit Sicherheit Bestimmungsgemäße Verwendung Die Schlauchtrommel ist für folgende Einsatzzwecke konstruiert worden: • zur Energieversorgung von Druckluftwerkzeugen und -anwendungen • ausschließlich zum Transport von Druckluft Die Schlauchtrommel darf nur wie angegeben bestimmungsgemäß verwendet werden. Jede weitere, darüber hinausgehende Verwendung ist verboten! Für aus nicht bestimmungsgemäßer Verwendung hervorgehende Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener. -
Seite 7: Allgemeine Sicherheitshinweise Für Druckluftwerkzeuge
Sicherheit Allgemeine Sicherheitshinweise für Druckluftwerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. • Montieren Sie die Schlauchtrommel, bevor Sie sie benutzen. Dadurch wird das Verletzungsrisiko minimiert. • Verwenden Sie die Schlauchtrommel ausschließlich mit Druckluft. Mit Flüssigkeiten darf die Schlauchtrommel nicht verwendet werden. •... -
Seite 8: Vor Verwendung
Vor Verwendung • Halten Sie die Schlauchtrommel von Kindern fern. • Richten Sie die Schlauchtrommel bzw. deren Schläuche niemals gegen Menschen oder Tiere. • Verwenden Sie bei Reparaturen nur Originalersatzteile. Nicht originale Ersatzteile können gefährliche Beschädigungen verursachen. • Trennen Sie die Schlauchtrommel von der Druckluftversorgung bevor Sie Wartungs-, Einstell- und Reparaturarbeiten durchführen, wenn Sie Verbindungsstücke wechseln oder wenn die Schlauchtrommel nicht verwendet wird. -
Seite 9: Montageort Finden
Vor Verwendung Montageort finden • Montieren Sie die Schlauchtrommel an einer geeigneten Decke oder Wand, der montagefreie Gebrauch der Schlauchtrommel ist nicht zulässig. • Wählen Sie den Montageort so, dass die Schlauchtrommel kein Hindernis darstellt. • Wenn Sie die Schlauchtrommel an eine Decke schrauben, sollte die Montagehöhe mindestens 2,5 Meter betragen. -
Seite 10: Schlauchtrommel An Eine Druckluftquelle Anschließen
Vor Verwendung Schlauchtrommel an eine Druckluftquelle anschließen • Wickeln Sie Dichtband (nicht im Lieferumfang enthalten) um das Gewinde des Anschlussschlauches für die Druckluftquelle • Schrauben Sie den Stecknippel den Anschlussschlauch. • Stecken Sie den Stecknippel in die Schnellkupplung an Ihrem Kompressor. Schlauchtrommel an ein Druckluftwerkzeug anschließen VORSICHT! Beachten Sie immer den maximalen Arbeitsdruck der Schlauchtrommel... -
Seite 11: Verwendung
Verwendung Verwendung WARNUNG! Lassen Sie den Arbeitsschlauch niemals unkontrolliert zurückschnellen. Nehmen Sie einen Schlauchabroller mit beschädigtem Rücklaufmechanismus umgehend außer Betrieb und lassen Sie den Schaden durch einen Fachmann reparieren. Die Schlauchtrommel besitzt einen Arretierungs- und Rücklaufmechanismus, der ein leichtes Ausziehen bzw. Rückführen des Arbeitsschlauches ermöglicht. -
Seite 12: Schlauchstopper Einstellen
Wartung, Reinigung, Lagerung und Transport Schlauchstopper einstellen Die Position des Schlauchstoppers kann eingestellt werden und unterbricht das Aufrollen des Arbeitsschlauches auf der gewünschten Länge. Zum Verstellen des Schlauchstoppers benötigen Sie einen Kreuzschlitz-Schraubendreher. • Lösen Sie die Befestigungsschrauben mit dem Kreuzschlitz-Schraubendreher. •... -
Seite 13: Reinigung
Wartung, Reinigung, Lagerung und Transport Reinigung HINWEIS! Verwenden Sie auf keinen Fall scharfe und/oder kratzende Reinigungsmittel- oder Lösungsmittel, diese könnten die Kunststoffteile der Schlauchtrommel angreifen. Achten Sie darauf, dass kein Wasser in das Innere der Schlauchtrommel gelangt. Halten Sie das Gehäuse sowie den Schlauch so staub- und schmutzfrei wie möglich. Reiben Sie die Schlauchtrommel mit einem sauberen Tuch ab oder blasen Sie sie mit Druckluft bei niedrigem Druck aus. -
Seite 14: Technische Daten
Technische Daten Technische Daten Modell NA-A09 Maximaler Arbeitsdruck 10 bar Länge Anschlussschlauch 3 Meter Länge Arbeitsschlauch 10 Meter Schlauchabmessungen Ø 10 mm × 6,5 mm Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. -
Seite 15: Ce-Konformitätserklärung
CE-Konformitätserklärung CE-Konformitätserklärung 97495_Schlauchtrommel_Buch_AT.indb 15 29.10.2018 15:50:07... - Seite 16 VERTRIEBEN DURCH: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTR. 9 5081 ANIF AUSTRIA 97495 Bitte wenden Sie sich an Ihre HOFER-Filiale. JAHRE MODELL: GARANTIE 02/2019 NA-A09 97495_Schlauchtrommel_Buch_AT.indb 16 29.10.2018 15:50:07...
