Inhaltszusammenfassung für Workzone RP8039-1

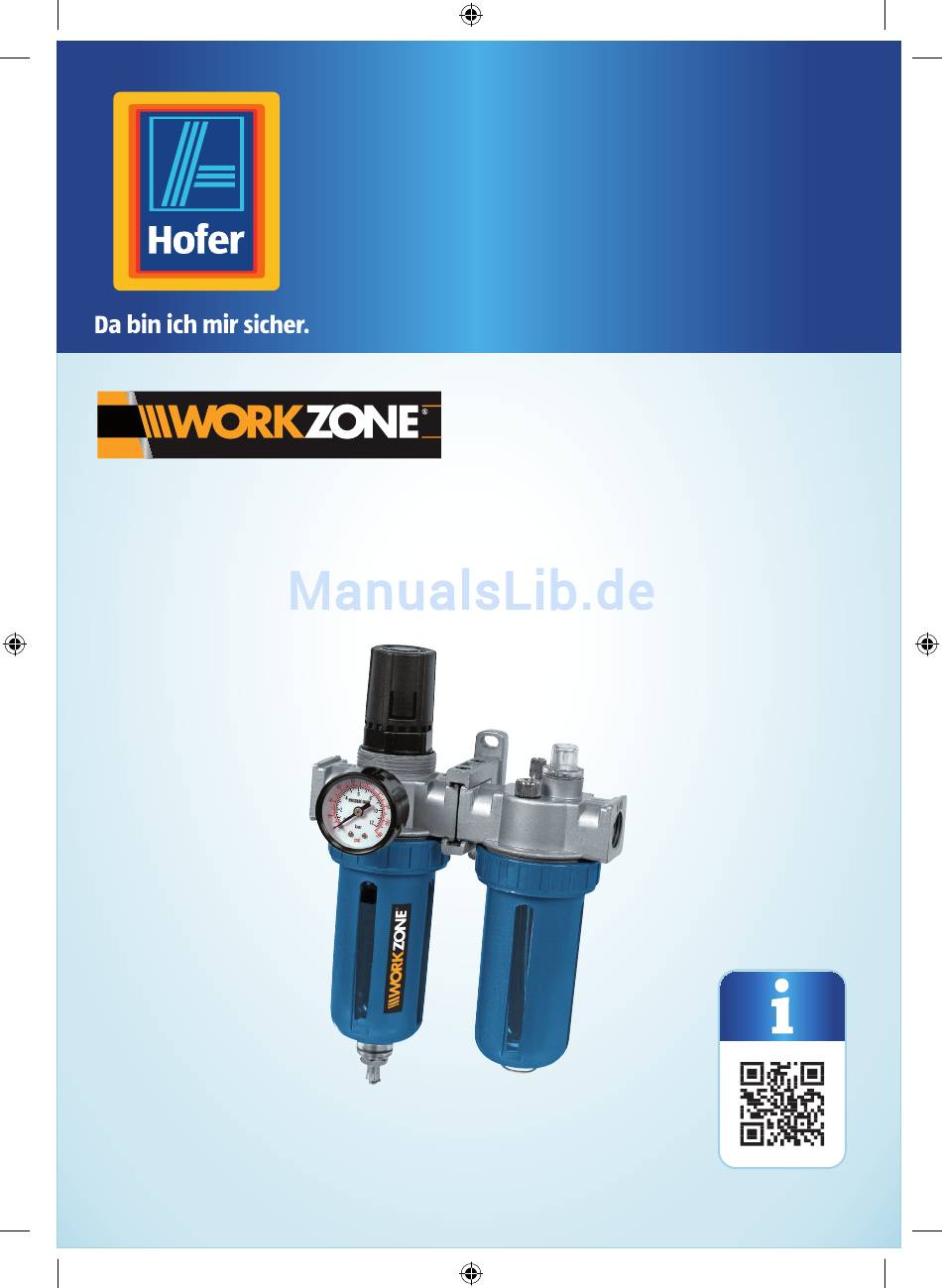

- Seite 1 Bedienungs- anleitung DRUCKLUFT- WARTUNGSEINHEIT 95566_Wartungseinheit_AT.indb 1 15.11.2017 12:17:43...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang / Teilebezeichnung ..............................Allgemeines ............................................Bedienungsanleitung lesen und aufbewahren ........................Zeichenerklärung ............................................Sicherheit ..............................................Bestimmungsgemäße Verwendung ................................Sicherheitshinweise für die Benutzung der Wartungseinheit ..............Sicherheit des Anwenders ......................................Untersagte Anwendungsbereiche ................................Vor Verwendung .......................................... Wartungseinheit und Lieferumfang prüfen .......................... -
Seite 4: Lieferumfang / Teilebezeichnung
Lieferumfang / Teilebezeichnung Lieferumfang / Teilebezeichnung Haltevorrichtung für Wandmontage Öldurchlassschraube Schauglas für aufbereitete Druckluft Ölnachfülleinlass Gewindeloch für Schnellkupplung Ölbehälter Ablassventil Filterbehälter Druckluftmanometer 10. Gewindeloch für Stecknippel Druckregler 95566_Wartungseinheit_AT.indb 4 15.11.2017 12:17:44... - Seite 5 Lieferumfang / Teilebezeichnung 12. Stecknippel 13. Schnellkupplung 14. Dichtband 15. Ölneblereinheit 16. Filtereinheit 95566_Wartungseinheit_AT.indb 5 15.11.2017 12:17:44...
-
Seite 6: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu dieser Druckluft-Wartungseinheit (im Folgenden nur Wartungseinheit genannt). Sie enthält wichtige Informationen zu Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie die Wartungseinheit verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen. -
Seite 7: Sicherheit
Sicherheit Sicherheit Bestimmungsgemäße Verwendung Die Wartungseinheit ist für folgende Einsatzzwecke konstruiert worden: • zum Filtern, Regulieren und Ölen von Druckluft in Verbindung mit einer angeschlossenen Druckluftquelle und einem Druckluft-Werkzeug. Die Wartungseinheit darf nur wie angegeben bestimmungsgemäß verwendet werden. Jede weitere, darüber hinausgehende Verwendung ist verboten! Für aus nicht bestimmungsgemäßer Verwendung hervorgehende Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener. - Seite 8 Sicherheit • Installieren Sie die Wartungseinheit sicher (durch Verschraubung an einer Wand) bevor Sie sie in Betrieb nehmen. • Verwenden Sie nur Schmiermittel entsprechend den Empfehlungen des Herstellers. • Überschreiten Sie nicht die angegebenen Maximal-Druckwerte der Wartungseinheit. • Die Wartungseinheit darf nur an eine Druckluftquelle angeschlossen werden, die den Betriebsdruck von 10 bar nicht überschreitet.
-
Seite 9: Sicherheit Des Anwenders
Vor Verwendung • Prüfen Sie vor Inbetriebnahme, ob sich alle verwendeten Anschlüsse oder Zuleitungen in einwandfreiem Zustand befinden. Sicherheit des Anwenders • Überprüfen Sie vor jeder Verwendung das Druckluft-Werkzeug, das Sie verwenden wollen. • Nutzen Sie das angeschlossene Druckluft-Werkzeug niemals mit einem höheren Arbeitsdruck als in den Technischen Daten angegeben. -
Seite 10: Druckluftmanometer, Stecknippel Und Schnellkupplung Montieren
Vor Verwendung Druckluftmanometer, Stecknippel und Schnellkupplung montieren • Umwickeln Sie die Gewinde des Druckluftmanometers , des Stecknippels und der Schnellkupplung mit dem beiliegenden Dichtband • Schrauben Sie das Druckluftmanometer handfest in das Gewindeloch an der Filtereinheit • Schrauben Sie den Stecknippel handfest in das vorgesehene Gewindeloch an der Filtereinheit... -
Seite 11: Wartungseinheit Montieren
Vor Verwendung Wartungseinheit montieren WARNUNG! Montieren Sie die Wartungseinheit vor Erstinbetriebnahme an einer geeigneten Wand, um die Gefahr von Verletzungen oder anderen Schäden zu minimieren. Überprüfen Sie den festen und waagerechten Sitz der Wartungseinheit. Beachten Sie bei der Montage an der Wand die Sicherheitshinweise Ihrer Bohrmaschine, um Verletzungen und Sachschäden zu vermeiden. -
Seite 12: Wartungseinheit An Eine Druckluftquelle Anschließen
Vor Verwendung Wartungseinheit an eine Druckluftquelle anschließen WARNUNG! Stellen Sie sicher, dass die angeschlossene Druckluftleitung sauber und frei von Öl ist, um die Wartungseinheit korrekt nutzen zu können. Stellen Sie sicher, dass das Druckluftsystem nicht unter Druck steht, wenn Sie die Wartungseinheit anschließen. Halten Sie die Druckluftleitungen so kurz wie möglich, um Druckverluste zu minimieren. -
Seite 13: Verwendung
Verwendung Verwendung Arbeitsdruck einstellen WARNUNG! Stellen Sie sicher, dass der max. Arbeitsdruck der Wartungseinheit und des angeschlossenen Druckluft-Werkzeugs nicht überschritten wird. • Schließen Sie die Wartungseinheit an eine Druckluftquelle an (siehe Abschnitt „Wartungseinheit an eine Druckluftquelle anschließen“). • Ziehen Sie den Druckregler nach oben. -
Seite 14: Kondensat Ablassen
Verwendung Kondensat ablassen VORSICHT! Stellen Sie sicher, dass die Wartungseinheit waagerecht montiert ist, sodass das Kondensat waagerecht im Behälter gesammelt wird. Benutzen Sie die Filtereinheit nie ohne montierten Behälter. • Verwenden Sie einen geeigneten Auffangbehälter, um das Kondensat aus dem Filterbehälter abzulassen und drücken Sie leicht gegen das Ablassventil , sodass es sich öffnet. -
Seite 15: Öl Nachfüllen
Wartung, Reinigung, Lagerung und Transport Öl nachfüllen • Trennen Sie die Wartungseinheit von der Druckluftquelle, indem Sie den Druckluftschlauch der Druckluftquelle vom Stecknippel entfernen. • Entfernen Sie die Schraube vom Ölnachfülleinlass • Füllen Sie den Ölbehälter durch den Ölnachfülleinlass mithilfe eines geeigneten Trichters auf. -
Seite 16: Fehlersuche
Die Druckluft hat einen zu Der Druckregler ist zu Erhöhen Sie den geringen Arbeitsdruck. gering eingestellt. Arbeitsdruck (siehe Abschnitt „Arbeitsdruck einstellen“). Technische Daten Modell RP8039-1 Maximaler Eingangsdruck 10 bar Maximaler Ausgangsdruck 8,6 bar Öl geeignetes Kompressorenöl Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. - Seite 17 95566_Wartungseinheit_AT.indb 17 15.11.2017 12:17:46...
- Seite 18 95566_Wartungseinheit_AT.indb 18 15.11.2017 12:17:46...
- Seite 19 95566_Wartungseinheit_AT.indb 19 15.11.2017 12:17:46...
- Seite 20 VERTRIEBEN DURCH: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTR. 9 5081 ANIF AUSTRIA 95566 06246 72091-600 www.walteronline.com JAHRE MODELL: GARANTIE 03/2018 RP8039-1 95566_Wartungseinheit_AT.indb 20 15.11.2017 12:17:46...
