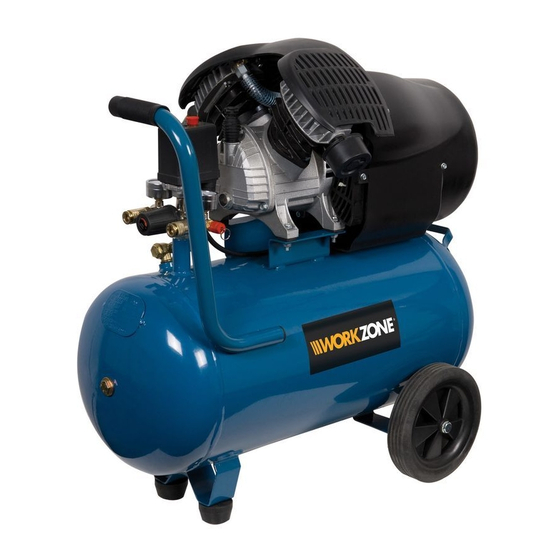

KOMPRESSOR 50L
ORIGINALBETRIEBSANLEITUNG
Sie haben ein Workzone®-Produkt erworben
und können somit sicher sein, dass Sie neben
einer Garantie von 3 Jahren auf Teile und
Arbeitsleistung Unterstützung per Hotline und
Internet erhalten.
KUNDENDIENST
09951 9592067
D
MODELL: WAC 3050/1, II/16/2015, 91977
Anleitung_WAC_3050_1_SPK7.indd 1
Anleitung_WAC_3050_1_SPK7.indd 1
www.isc-gmbh.info
1
27.08.14 08:54
27.08.14 08:54
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Workzone WAC 3050/1
Inhaltszusammenfassung für Workzone WAC 3050/1
- Seite 1 Sie neben einer Garantie von 3 Jahren auf Teile und Arbeitsleistung Unterstützung per Hotline und Internet erhalten. KUNDENDIENST 09951 9592067 www.isc-gmbh.info MODELL: WAC 3050/1, II/16/2015, 91977 Anleitung_WAC_3050_1_SPK7.indd 1 Anleitung_WAC_3050_1_SPK7.indd 1 27.08.14 08:54 27.08.14 08:54...
- Seite 2 Inhalt Einleitung Allgemeine Informationen und Sicherheitsanweisungen Teilebeschreibung und Montage Bedienung Häufig gestellte Fragen Weitere nützliche Informationen EG-Konformitätserklärung Garantiekarte KUNDENDIENST 09951 9592067 www.isc-gmbh.info WAC 3050/1 Anleitung_WAC_3050_1_SPK7.indd 2 Anleitung_WAC_3050_1_SPK7.indd 2 27.08.14 08:54 27.08.14 08:54...
-
Seite 3: Einleitung
Einleitung Herzlichen Glückwunsch! Mit dem Kauf dieses hochwertigen Workzone®-Produkts haben Sie eine hervorragende Wahl getroffen. Damit haben Sie die Gewissheit, ein Produkt erworben zu haben, das nach den höchsten Leistungs- und Sicherheitsstandards gefertigt wurde und zusätzlich die hohen Qualitätsstandards von ALDI erfüllt. Wir möchten, dass Sie mit Ihrem Kauf rundum zufrieden sind. -
Seite 4: Allgemeine Informationen Und Sicherheitsanweisungen
Stecker aus der Netzsteckdose ziehen Achtung! Der Kompressor läuft ohne Vorwarnung automatisch an Gefährdung durch hohe Temperaturen. Achtung! Der Kompressor enthält Bauteile, die sich stark erhitzen können Gehörschutz tragen KUNDENDIENST 09951 9592067 www.isc-gmbh.info WAC 3050/1 Anleitung_WAC_3050_1_SPK7.indd 4 Anleitung_WAC_3050_1_SPK7.indd 4 27.08.14 08:54 27.08.14 08:54... -
Seite 5: Sicherheitshinweise
8. Zweckentfremden Sie nicht das Kabel. Ziehen Sie den Kompressor nicht am Kabel, und benutzen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. KUNDENDIENST 09951 9592067 www.isc-gmbh.info WAC 3050/1 Anleitung_WAC_3050_1_SPK7.indd 5 Anleitung_WAC_3050_1_SPK7.indd 5 27.08.14 08:54 27.08.14 08:54... - Seite 6 17. Geräusch. Bei Verwendung des Kompressors Gehörschutz tragen. 18. Austausch der Anschlussleitung. Wenn die Anschlussleitung beschädigt wird, muss sie vom Hersteller oder einer Elektrofachkraft ersetzt werden, um Gefährdungen zu vermeiden. KUNDENDIENST 09951 9592067 www.isc-gmbh.info WAC 3050/1 Anleitung_WAC_3050_1_SPK7.indd 6 Anleitung_WAC_3050_1_SPK7.indd 6 27.08.14 08:54 27.08.14 08:54...
-
Seite 7: Spezielle Sicherheitsvorschriften
• Sicherstellen, dass immer Pneumatikleitungen für Druckluft verwendet werden, die für einen mit dem Kompressor übereinstimmenden Maximaldruck geeignet sind. • Beschädigte Leitungen nicht versuchen zu reparieren. KUNDENDIENST 09951 9592067 www.isc-gmbh.info WAC 3050/1 Anleitung_WAC_3050_1_SPK7.indd 7 Anleitung_WAC_3050_1_SPK7.indd 7 27.08.14 08:54 27.08.14 08:54... -
Seite 8: Netzanschluss
• Lange Zuleitungen, sowie Verlängerungen, Kabeltrommeln usw. verursachen Spannungsabfall und können den Motoranlauf verhindern. • Bei niedrigen Temperaturen unter +5°C ist der Motoranlauf durch Schwergängigkeit gefährdet. KUNDENDIENST 09951 9592067 www.isc-gmbh.info WAC 3050/1 Anleitung_WAC_3050_1_SPK7.indd 8 Anleitung_WAC_3050_1_SPK7.indd 8 27.08.14 08:54 27.08.14 08:54... -
Seite 9: Teilebeschreibung Und Montage
7. Manometer (Druckregler) Öl-Verschlussstopfen 8. Manometer (Kessel) Luftfilter 9. Sicherheitsventil Originalbetriebsanleitung 10. Druckleitung Garantiekarte 11. Luftfilter 12. Öl-Verschlussstopfen 13. Ölablassschraube (Schauglas) 14. Ablasshahn 15. Überlastschalter 16. Transportgriff KUNDENDIENST 09951 9592067 www.isc-gmbh.info WAC 3050/1 Anleitung_WAC_3050_1_SPK7.indd 9 Anleitung_WAC_3050_1_SPK7.indd 9 27.08.14 08:54 27.08.14 08:54... - Seite 10 Max. 10 Abb. B Abb. C Abb. D Abb. E 19 20 21 22, 23 Abb. F Abb. G KUNDENDIENST 09951 9592067 www.isc-gmbh.info WAC 3050/1 Anleitung_WAC_3050_1_SPK7.indd 10 Anleitung_WAC_3050_1_SPK7.indd 10 27.08.14 08:54 27.08.14 08:54...
-
Seite 11: Ersatzteilliste
Abb. H Abb. I Abb. J Ersatzteilliste Bezeichnung Position 401043001001 Öleinfüllstöpsel 401043001002 Luftfilter 401043001003 Entleerungshahn 401043001004 Sicherheitsventil 401043001005 Universelle Schnellkupplung 401043001006 Manometer 401043001007 Automatischer Druckschalter KUNDENDIENST 09951 9592067 www.isc-gmbh.info WAC 3050/1 Anleitung_WAC_3050_1_SPK7.indd 11 Anleitung_WAC_3050_1_SPK7.indd 11 27.08.14 08:54 27.08.14 08:54... - Seite 12 KUNDENDIENST 09951 9592067 www.isc-gmbh.info WAC 3050/1 Anleitung_WAC_3050_1_SPK7.indd 12 Anleitung_WAC_3050_1_SPK7.indd 12 27.08.14 08:54 27.08.14 08:54...
-
Seite 13: Montage Der Räder
Sie den beiliegenden Öl-Verschlussstopfen (12) in die Öleinfüllöffnung ein (Abb. H). Montage der Luftfilter Entfernen Sie die Transportkappen mit einem Schraubenzieher oder ähnl. und schrauben Sie die Luftfilter (11) am Gerät fest. KUNDENDIENST 09951 9592067 www.isc-gmbh.info WAC 3050/1 Anleitung_WAC_3050_1_SPK7.indd 13 Anleitung_WAC_3050_1_SPK7.indd 13 27.08.14 08:54 27.08.14 08:54... -
Seite 14: Aufstellen Des Kompressors
Schauglas unten im Kurbelgehäuse abgelesen werden. Das Gehäuse muss bis zur roten Markierung mit Öl gefüllt sein (Abb. I). Setzen Sie anschließend den Öl- Verschlussstopfen wieder ein. KUNDENDIENST 09951 9592067 www.isc-gmbh.info WAC 3050/1 Anleitung_WAC_3050_1_SPK7.indd 14 Anleitung_WAC_3050_1_SPK7.indd 14 27.08.14 08:54 27.08.14 08:54... -
Seite 15: Bedienung
Motor den voreingestellten Druck erreicht, springt das Ventil automatisch auf, um einen Überdruck zu vermeiden. Um es manuell zu öffnen, ziehen Sie am Ring des Ventils, um den Luftdruck im Tank abzulassen. KUNDENDIENST 09951 9592067 www.isc-gmbh.info WAC 3050/1 Anleitung_WAC_3050_1_SPK7.indd 15 Anleitung_WAC_3050_1_SPK7.indd 15 27.08.14 08:54 27.08.14 08:54... -
Seite 16: Regelung Des Arbeitsdrucks
Lässt sich der Schmutz so nicht entfernen, verwenden Sie ein weiches, mit Seifenwasser befeuchtetes Tuch. Verwenden Sie niemals Lösungsmittel wie Benzin, Alkohol, Ammoniakwasser usw. Diese Lösungsmittel können die Kunststoffteile beschädigen. KUNDENDIENST 09951 9592067 www.isc-gmbh.info WAC 3050/1 Anleitung_WAC_3050_1_SPK7.indd 16 Anleitung_WAC_3050_1_SPK7.indd 16 27.08.14 08:54 27.08.14 08:54... -
Seite 17: Luftfilter Reinigen/Austauschen
Öl SAE 10W40 verwenden. Synthetisches Öl hat den Vorteil, dass seine Charakteristiken sich nicht ändern, weder im Sommer noch im Winter. Das gebrauchte Öl darf nicht in die Kanalisation abgelassen oder in die Umwelt abgegeben werden. KUNDENDIENST 09951 9592067 www.isc-gmbh.info WAC 3050/1 Anleitung_WAC_3050_1_SPK7.indd 17 Anleitung_WAC_3050_1_SPK7.indd 17 27.08.14 08:54 27.08.14 08:54... - Seite 18 Recycling-Stellen abgegeben werden. Entsorgen Sie das anfallende Altöl bei einer Altölsammelstelle. Weitere Auskünfte erhalten Sie bei Ihrem Entsorgungsbetrieb oder Ihrer kommunalen Verwaltung. Garantie Die Garantiebedingungen finden Sie auf der separat beigefügten Garantiekarte. KUNDENDIENST 09951 9592067 www.isc-gmbh.info WAC 3050/1 Anleitung_WAC_3050_1_SPK7.indd 18 Anleitung_WAC_3050_1_SPK7.indd 18 27.08.14 08:54 27.08.14 08:54...
-
Seite 19: Häufig Gestellte Fragen
Wenn der Kompressor bei Erreichen des Maximaldrucks nicht angehalten wird, wird das Sicherheitsventil des Kessels aktiviert. Setzen Sie sich mit dem autorisierten Servicezentrum in Ihrer Nähe in Verbindung, um das Gerät reparieren zu lassen. KUNDENDIENST 09951 9592067 www.isc-gmbh.info WAC 3050/1 Anleitung_WAC_3050_1_SPK7.indd 19 Anleitung_WAC_3050_1_SPK7.indd 19 27.08.14 08:54 27.08.14 08:54... -
Seite 20: Technische Daten
Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungsunternehmen, dass Ihr Anschlusspunkt, an dem Sie das Produkt betreiben möchten, eine der beiden genannten Anforderungen a) oder b) erfüllt. KUNDENDIENST 09951 9592067 www.isc-gmbh.info WAC 3050/1 Anleitung_WAC_3050_1_SPK7.indd 20 Anleitung_WAC_3050_1_SPK7.indd 20 27.08.14 08:54 27.08.14 08:54... - Seite 21 KUNDENDIENST 09951 9592067 www.isc-gmbh.info WAC 3050/1 Anleitung_WAC_3050_1_SPK7.indd 21 Anleitung_WAC_3050_1_SPK7.indd 21 27.08.14 08:54 27.08.14 08:54...
-
Seite 22: Konformitätserklärung
EÚ a noriem pre výrobok og standarder for artikkel A a cikkekhez az EU-irányvonal és Normák szerint a E Lýsir uppfyllingu EU-reglna og annarra staðla vöru következő konformitást jelenti ki Kompressor WAC-3050/1 (Workzone) 87/404/EC_2009/105/EC 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notified Body: 2006/95/EC Notified Body No.:... -
Seite 23: Kundendienst
Garantiekarte an: 09951 9592067 www.isc-gmbh.info ISC GmbH Eschenstraße 6 MODELL: WAC 3050/1, II/16/2015, 91977 94405 Landau/Isar Deutschland Die Garantiezeit beträgt drei Jahre und beginnt am Tag des Kaufs. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. info@isc-gmbh.info Während der Garantiezeit können defekte Kompressoren 50l unfrei... - Seite 24 EH 09/2014 (01) Anleitung_WAC_3050_1_SPK7.indd 24 Anleitung_WAC_3050_1_SPK7.indd 24 27.08.14 08:54 27.08.14 08:54...
