Workzone NA-A09 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für NA-A09:
- Originalbetriebsanleitung (15 Seiten) ,
- Bedienungsanleitung (17 Seiten) ,
- Bedienungsanleitung (16 Seiten)
Verwandte Anleitungen für Workzone NA-A09
Inhaltszusammenfassung für Workzone NA-A09

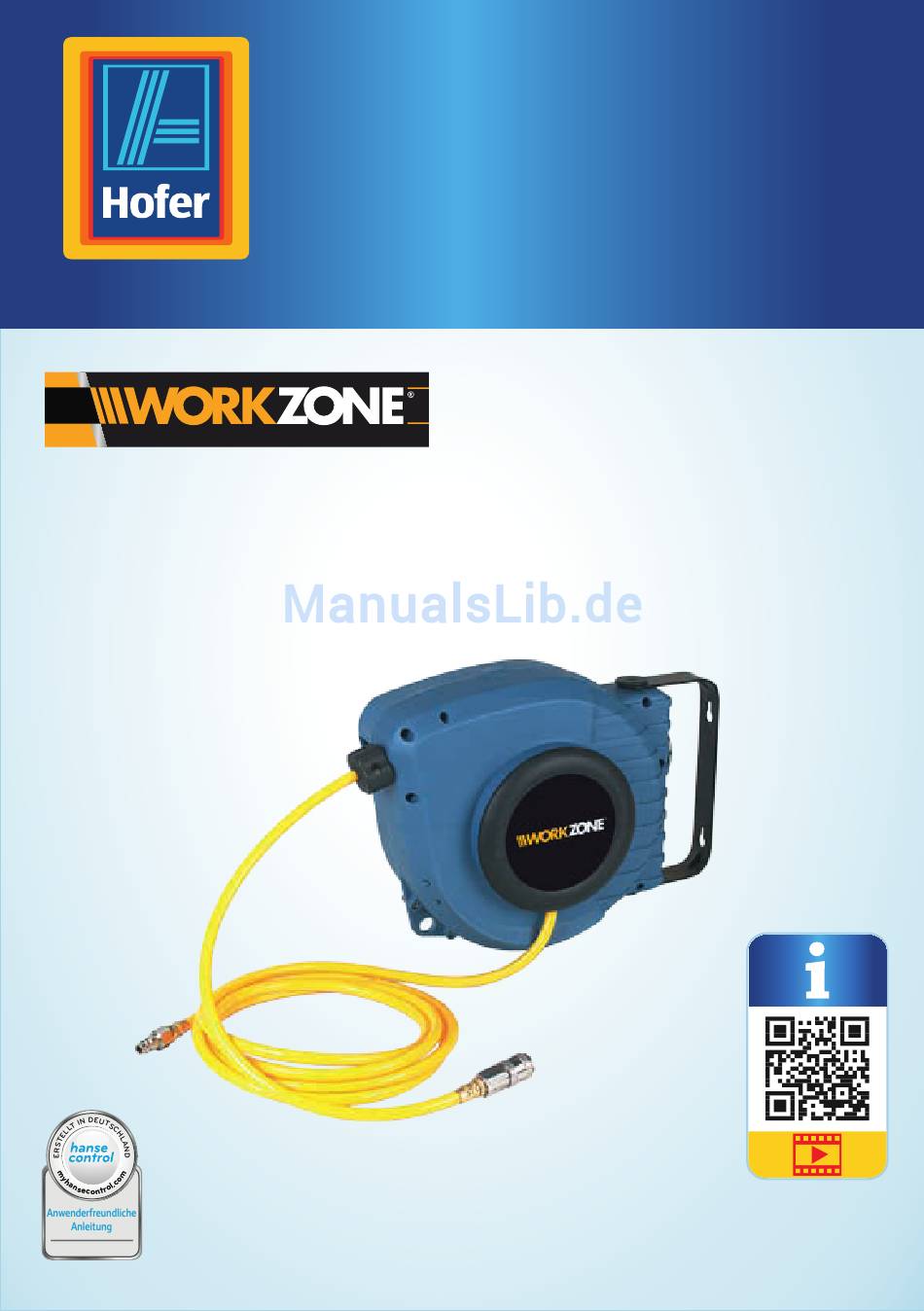

- Seite 1 Bedienungs- anleitung Da bin ich mir sicher. DRUCKLUFT-SCHLAUCHTROMMEL ORIGINALBETRIEBSANLEITUNG ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen, oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR= Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ................4 Verwendung ................5 Lieferumfang/Teileliste ............6 Allgemeines ................. 7 Bedienungsanleitung lesen und aufbewahren ....7 Zeichenerklärung ..............7 Sicherheit ................8 Bestimmungsgemäßer Gebrauch ........8 Restrisiken ................9 Allgemeine Sicherheitshinweise für Druckluftwerkzeuge ............9 Schlauchtrommel und Lieferumfang prüfen ....10 Vorbereitung ..............11 Montageort finden ..............11 Schlauchtrommel montieren..........11 Schlauchtrommel... -
Seite 6: Lieferumfang/Teileliste

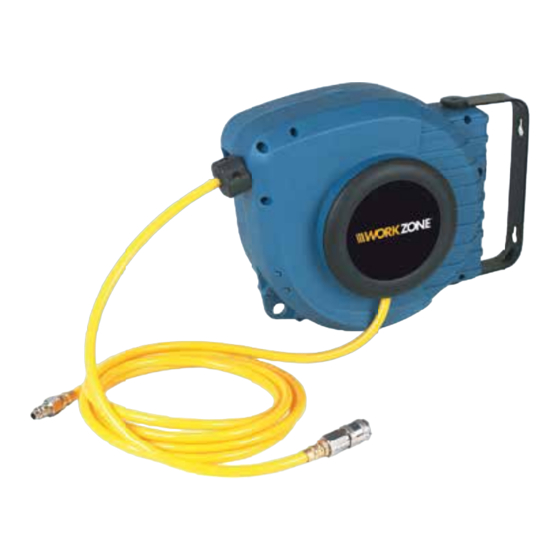

Lieferumfang/Teileliste Schlauchtrommelgehäuse Schwenkbarer Befestigungsbügel Anschlussschlauch für Druckluftquelle Arbeitsschlauch für Druckluftwerkzeug Schlauchstopper Schnellkupplung Stecknippel Anker (Befestigungsmaterial für Wand- oder Deckenmontage), 2× Befestigungsschrauben... -
Seite 7: Allgemeines
Allgemeines Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu dieser Druckluft- Schlauchtrommel. Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung. Um die Verständlichkeit zu erhöhen, wird die Druckluft-Schlauchtrommel im Folgenden nur „Schlauchtrommel“ genannt. Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie die Schlauchtrommel einsetzen. -
Seite 8: Sicherheit
Sicherheit Sicherheit Beim Arbeiten können kleine Teilchen herum fliegen. Tragen Sie eine Schutzbrille. Der maximale Arbeitsdruck beträgt 10 bar. Die Länge des Druckluftschlauchs beträgt 10 m. Die Schlauchtrommel verfügt über einen schwenkbaren Befestigungsbügel. Sicherheit Bestimmungsgemäßer Gebrauch Die Schlauchtrommel dient in Verbindung mit einem Kompressor zur Energieversorgung von Druckluftwerkzeugen und -anwendungen. -
Seite 9: Restrisiken
Sicherheit Sicherheit Alle weiteren Anwendungen sind ausdrücklich ausgeschlossen und gelten als nicht bestimmungsgemäße Verwendung. Restrisiken Trotz bestimmungsgemäßer Verwendung können nicht offensichtliche Restrisiken nicht völlig ausgeschlossen werden. Bedingt durch die Art des Gerätes können folgende Gefährdungen auftreten: • Gefahr durch umherschlagende Druckluftschläuche. •... -
Seite 10: Schlauchtrommel Und Lieferumfang Prüfen
Schlauchtrommel und Lieferumfang prüfen Schlauchtrommel und Lieferumfang prüfen − Der Betrieb mit Pressluftflaschen ist nicht erlaubt. − Der Betrieb von Druckluftwerkzeugen mit brennbaren Gasen ist verboten. Es besteht Explosionsgefahr! − Die Schlauchtrommel darf nicht zweckentfremdet werden. − Halten Sie die Schlauchtrommel von Kindern fern. −... -
Seite 11: Vorbereitung
Vorbereitung Vorbereitung Vorbereitung Montageort finden − Montieren Sie die Schlauchtrommel an einer geeigneten Decke oder Wand, der montagefreie Gebrauch der Schlauchtrommel ist nicht zulässig. − Wählen Sie den Montageort so, dass die Schlauchtrommel kein Hindernis darstellt. − Wenn Sie die Schlauchtrommel an eine Decke schrauben, sollte die Montagehöhe mindestens 2,5 Meter betragen. -
Seite 12: Schlauchtrommel An Eine Druckluftquelle Anschließen
Vorbereitung Vorbereitung 2. Bohren Sie die Löcher in das Trägermaterial. 3. Befestigen Sie die Schlauchtrommel mit Hilfe der im Lieferumfang enthaltenen Anker oder anderem geeigneten Befestigungsmaterial. Schlauchtrommel an eine Druckluftquelle anschließen 1. Wickeln Sie Dichtband (nicht im Lieferumfang enthalten), um das Gewinde des für die Druckluftquelle (siehe Abb. B). -
Seite 13: Schlauchtrommel Verwenden
Schlauchtrommel verwenden Schlauchtrommel verwenden Schlauchtrommel verwenden WARNUNG! Verletzungsgefahr! Die Schlauchtrommel ist mit einem Rücklaufmechanismus ausgestattet, der durch eine starke Feder betrieben wird. Der rücklaufende Schlauch kann bei unsachgemäßer Bedienung Verletzungen verursachen. − Lassen Sie den Arbeitsschlauch niemals unkontrolliert zurückschnellen. − Nehmen Sie einen Schlauchabroller mit beschädigtem Rücklaufmechnismus umgehend außer Betrieb und lassen Sie den Schaden durch einen Fachmann reparieren. -
Seite 14: Schlauchstopper Einstellen
Reinigung Reinigung Schlauchstopper einstellen Die Position des Schlauchstoppers kann eingestellt werden und unterbricht das Aufrollen des Arbeitsschlauches auf der gewünschten Länge. Zum Verstellen des Schlauchstoppers benötigen Sie einen Kreuzschlitz-Schraubendreher. 1. Lösen Sie die Befestigungsschrauben mit dem Kreuzschlitz-Schraubendreher (siehe Abb. E). 2. Schieben Sie den Schlauchstopper entlang des Arbeitsschlauches die gewünschte Position. -
Seite 15: Technische Daten
Technische Daten Technische Daten Technische Daten Modell: NA-A09 Maximaler Arbeitsdruck: 10 bar Länge Anschlussschlauch: 3 Meter Länge Arbeitsschlauch: 10 Meter Schlauchabmessungen: Ø 10 mm x 6,5 mm Schlauchmaterial: Polyurethan Artikelnummer: 93058 Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. -
Seite 16: Konformitätserklärung
Diese Erklärung bezieht sich nur auf die Maschine in dem Zustand, in dem sie in Verkehr gebracht wurde. Vom Endbenutzer nachträglich angebrachte Teile und/ oder nachträglich vorgenommene Eingriffe bleiben unberücksichtigt. Druckluft-Schlauchtrommel Produktbezeichnung / Funktion: NA-A09 Typen- / Modellbezeichnung: 93-734 2016 Seriennummer/Chargennummer: WORKZONE Druckluft-Schlauchtrommel Handelsbezeichnung: Einschlägige EG-Richtlinien:... -
Seite 17: Garantiekarte
Nachdem Sie den Hersteller KUNDENDIENST kontaktiert haben und aufgefordert 0043 6246 72091 60 wurden, das defekte Produkt service@walter-werkzeuge.com zurückzuschicken, senden Sie die MODELL: NA-A09 ARTIKELNUMMER: 93058 03/2016 ausgefüllte Garantiekarte zusammen Hotline: Zum regulären Festnetztarif Ihres Telefonanbieters. mit dem defekten Produkt. JAHRE... -
Seite 18: Garantiebedingungen
Garantiebedingungen Sehr geehrter Kunde! Die Hofer Garantie bietet Ihnen weitreichende Vorteile gegenüber der gesetz- lichen Gewährleistungspflicht: Garantiezeit: 3 Jahre ab Kaufdatum 6 Monate für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßem Gebrauch (z. B. Akkus) Kosten: Kostenfreie Reparatur bzw. Austausch oder Geldrückgabe Keine Transportkosten TIPP: Bevor Sie Ihr Gerät einsenden, wenden Sie sich telefonisch,... - Seite 19 Da bin ich mir sicher. Made in China VERTRIEBEN DURCH: Walter Werkzeuge Salzburg GmbH Gewerbeparkstraße 9 5081 Anif AUSTRIA KUNDENDIENST 0043 6246 72091 60 service@walter-werkzeuge.com JAHRE MODELL: NA-A09 ARTIKELNUMMER: 93058 03/2016 GARANTIE...
