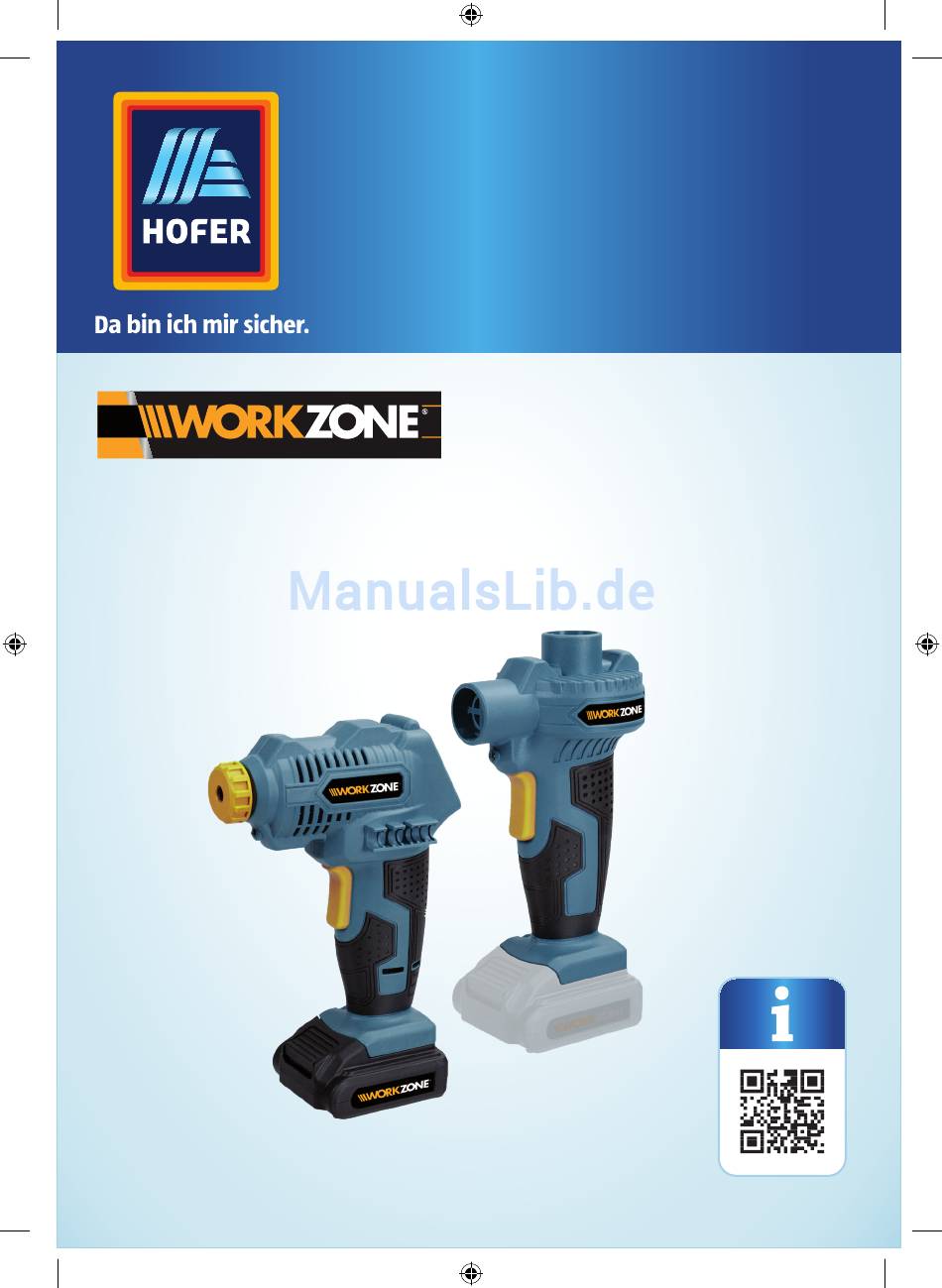

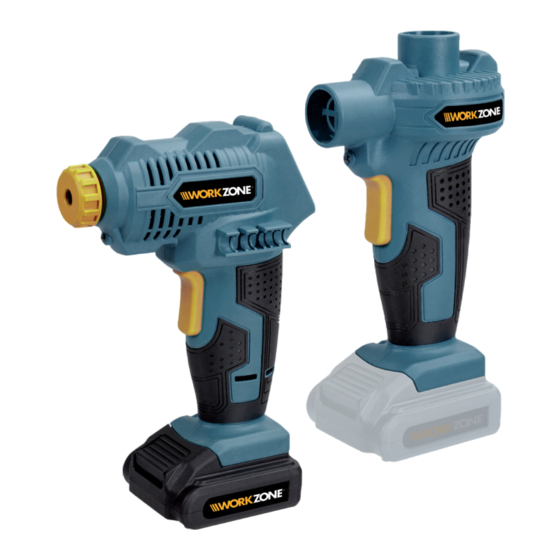

- Seite 1 Bedienungs- anleitung AKKU-KOMPRESSOR UND -LUFTPUMPENSET 14-TLG. Originalbetriebsanleitung Buch_AT.indb 1 16.03.2018 14:06:40...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel NSET Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang / Teilebezeichnung ..............................Allgemeines ............................................Bedienungsanleitung lesen und aufbewahren ........................Zeichenerklärung ............................................Sicherheit ..............................................Bestimmungsgemäße Verwendung ................................Restrisiken .................................................. Allgemeine Sicherheitshinweise für Elektrowerkzeuge ..................Sicherheitshinweise für Ladegeräte ................................ Vor Verwendung ........................................Kompressor / Luftpumpe und Lieferumfang prüfen ....................Akku einsetzen / austauschen .................................... -
Seite 4: Lieferumfang / Teilebezeichnung
Lieferumfang / Teilebezeichnung Lieferumfang / Teilebezeichnung Displayanzeige 13. Ventiladapter (Sclaverandventil) Taste „-“ 14. Ventiladapter (Dunlopventil) Ein-/Aus-Taste 15. Druckluftschlauch- Gewindeanschluss Taste „+“ 16. Druckluftschlauch Zubehör-Halteclip, 2x Druckluftschlauch-Ventiladapter Handgriff 18. Akkublock-Entriegelung LED-Statusanzeige 19. Ein-/Ausschalter Akku 20. LED-Arbeitsleuchte Universaladapter A 21. Überwurfmutter 10. Universaladapter B Universaladapter C 12. - Seite 5 Lieferumfang / Teilebezeichnung 22. Lufteinlass 27. Ladegerät 23. Handgriff 28. Ladekontrollleuchten 24. Adapterdüse A 29. Ein-/Ausschalter 25. Adapterdüse B 30. LED-Arbeitsleuchte 26. Adapterdüse C 31. Luftauslass Buch_AT.indb 5 16.03.2018 14:06:44...
-
Seite 6: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Set bestehend aus Li-Ion Akku- Kompressor und Luftpumpe 16V (im Folgenden nur Kompressor und Luftpumpe genannt). Sie enthält wichtige Informationen zu Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie den Kompressor beziehungsweise die Luftpumpe verwenden. -
Seite 7: Sicherheit
Sicherheit Das Ladegerät entspricht der Schutzklasse 2. Betreiben Sie das Ladegerät nur in Innenräumen. Gleichspannung. Lagern Sie den Kompressor / die Luftpumpe und den Akku nicht bei einer Umgebungstemperatur von über 45 °C. Schützen Sie den Kompressor / die Luftpumpe und den Akku vor direkter Sonneneinstrahlung. -
Seite 8: Restrisiken
Sicherheit • Eine Verwendung welche über die angegebene bestimmungsgemäße Verwendung Zweck hinausgeht. • Die Nichtbeachtung der Sicherheits-, Montage-, Bedienungs-, Reinigungs- und Wartungshinweisen in dieser Bedienungsanleitung. • Die Nichtbeachtung der geltenden Gesundheits-, Sicherheits- und Unfallverhütungsvorschriften, welche die Verwendung dieses Kompressors sowie dieser Luftpumpe betreffen. -
Seite 9: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge
Sicherheit Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). - Seite 10 Sicherheit d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind.
- Seite 11 Sicherheit e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.
-
Seite 12: Sicherheitshinweise Für Ladegeräte
Sicherheit g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Anwendungsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. 5) Verwendung und Behandlung des Akkuwerkzeuges a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. -
Seite 13: Vor Verwendung
Vor Verwendung c) WARNUNG! Laden Sie keine nicht-wiederaufladbaren Batterien auf. Verstoß gegen diesen Hinweis führt zu Gefährdungen. d) Beschädigte Netzstecker oder Anschlussleitungen müssen vom Hersteller des Elektrowerkzeugs oder von seinem Kundendienst ersetzt werden um Gefährdungen zu vermeiden. e) Das Ladegerät, aber nicht der Kompressor / die Luftpumpe, kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel... -
Seite 14: Akku Einsetzen / Austauschen
Vor Verwendung Akku einsetzen / austauschen • Stecken Sie den Akku in den Handgriff , bis er einrastet. • Um den Akku zu entfernen, drücken Sie die Akkublock-Entriegelung ein und ziehen den Akku aus dem Handgriff heraus. Gehen Sie in diesem Vorgang zum einsetzen / austauschen des Akku sowohl beim Kompressor als auch bei der Luftpumpe gleich vor. -
Seite 15: Led-Statusanzeige
Verwendung • Stecken Sie den Netzstecker des Ladegerätes in eine geeignete Netzsteckdose. Die rote Ladekontrollleuchte leuchtet auf. • Nach ca. 60 - 90 Min. erlischt die rote Ladekontrollleuchte. Die grüne Ladekontrollleuchte leuchtet auf, wenn der Ladevorgang abgeschlossen ist. • Trennen Sie das Ladegerät von der Netzsteckdose nachdem der Ladevorgang abgeschlossen ist. -
Seite 16: Led-Arbeitsleuchte
Verwendung LED-Arbeitsleuchte Der Kompressor und die Luftpumpe sind mit LED Arbeitsleuchten ausgestattet, die das Arbeiten in unzugänglichen, dunklen Stellen vereinfacht. • Die LED-Arbeitsleuchte leuchtet sofort nach Drücken des Ein-/Ausschalters auf und erlischt sobald Sie den Schalter wieder los lassen. Aufpumpen kleinvolumiger Aufblasgegenstände (Kompressor) WARNUNG! Pumpen Sie den aufzupumpenden Gegenstand nicht mit mehr Druck... - Seite 17 Verwendung Displayanzeige • Betätigen Sie wahlweise den Ein-/ 19 29 Ausschalter oder die Ein-/Aus- Taste am Display um die Displayanzeige einzuschalten. • Der letzte eingestellte Druck wird für zwei Sekunden angezeigt. • Nach zwei Sekunden wird der aktuelle Druck des angeschlossenen Gegenstands angezeigt.
- Seite 18 Verwendung • Betätigen Sie anschließend durch mehrmaliges Drücken oder langes Halten die Taste „+“ um den gewünschten Druck zu erhöhen beziehungsweise „-“ um den Druck zu verringern. • Nachdem Sie den gewünschten Druck auf der Displayanzeige sehen, betätigen Sie keine weiteren Tasten für ca. 3 Sekunden. •...
- Seite 19 Verwendung • Starten Sie den Pumpvorgang des Kompressors indem Sie den Ein-/ Ausschalter gedrückt halten. • Bei Erreichung des voreingestellten Druckes schaltet sich der Kompressor automatisch ab. • Lassen Sie den Ein-/Ausschalter wieder los. • Entfernen Sie nach vollständigem Pumpvorgang den Adapter vom Ventil des aufgepumpten Gegenstands.
-
Seite 20: Aufpumpen/Abpumpen Großvolumiger Aufblasgegenstände (Luftpumpe)
Verwendung Aufpumpen/Abpumpen großvolumiger Aufblasgegenstände (Luftpumpe) WARNUNG! Pumpen Sie den aufzupumpenden Gegenstand nicht mit mehr Druck auf als in dessen Bedienungsanleitung oder Produkthinweisen beschrieben. HINWEIS! Benutzen Sie die Luftpumpe im Dauerbetrieb für maximal 20 Minuten. Insofern sich der Akku erhitzt, entnehmen Sie diesen sofort und nehmen Sie die Luftpumpe erst wieder in Betrieb wenn dieser abgekühlt ist. - Seite 21 Verwendung • Entfernen Sie nach vollständigem Pumpvorgang den Adapter vom Ventil des aufgepumpten Gegenstands. • Setzen Sie die Ventilkappe des aufgepumpten Gegenstands wieder auf. • Entfernen Sie den Adapter wieder von der Luftpumpe. Abpumpen • Öffnen Sie die Ventilkappe des abzupumpenden Gegenstands.
-
Seite 22: Wartung, Reinigung, Lagerung Und Transport
Wartung, Reinigung, Lagerung und Transport Adaptertypen • Adapter : Anwendung der Adapterdüse A für Standardventile mit einem Innendurchmesser > 8mm. • Adapter : Anwendung der Adapterdüse B für Gegenständen mit Schraubventilen. Das Entlüften ist nur mit abgeschraubtem Ventil und mit diesem Adapter möglich. -
Seite 23: Lagerung
Fehlerbehebung Reinigen Sie den Kompressor beziehungsweise die Luftpumpe mit einem feuchten Tuch. Verwenden Sie auf keinen Fall scharfe und/oder kratzende Reinigungs- oder Lösungsmittel. Lassen Sie alle Teile danach vollständig trocknen. Sorgen Sie dafür, dass die Lüftungsschlitze offen bleiben, und reinigen Sie diese regelmäßig mit einem weichen Tuch. - Seite 24 Fehlerbehebung Kompressor/Luftpumpe Ventiladapter nicht Lösen Sie die Verbindung laufen aber der richtig angeschlossen. des Ventiladapters zum Gegenstand sich nicht aufzupumpenden Gegenstand aufpumpen und schließen Sie diesen wie in Kapitel „Aufpumpen kleinvolumiger/großvolumiger Aufblasgegenstände“ beschrieben neu an. Gewindeanschluss nicht Lösen Sie die Verbindung richtig angeschlossen.
-
Seite 25: Technische Daten
Luftpumpenadapter auf den aufgepumpt angeschlossen. Luftauslass. Akku wird nicht geladen. Ladegerät defekt. Tauschen Sie das Ladegerät aus. Technische Daten Li-Ion Akku-Kompressor 16V Modell Nr. WWS-APS16B Bemessungsspannung Luftdruck 7 bar max. 100 psi max. Li-Ion Akku-Kompressor 16V Modell Nr. WWS-APS16A Bemessungsspannung Luftfördermenge 45 m³/h... -
Seite 26: Li-Ion Akku 16V
Geräusch- und Vibrationsinformation Li-Ion Akku 16V Modell Nr. B016005 Spannung Kapazität 1.500 mAh Lithium-Ionen-Akku (Li-Ion) Geräusch- und Vibrationsinformation Geräuschemissionswerte Gemessen gemäß EN 60745. Das Geräusch am Arbeitsplatz kann 85 dB (A) überschreiten, in diesem Fall sind Schutzmaßnahmen für den Benutzer erforderlich (geeigneten Gehörschutz tragen). -
Seite 27: Vibrationsinformation
Geräusch- und Vibrationsinformation Vibrationsinformation Akku-Kompressor: • Schwingungsemissionswert: a 2,6 m/s²; K = 1,5 m/s² Akku-Luftpumpe: • Schwingungsemissionswert: a 0,5 m/s²; K = 1,5 m/s² ACHTUNG: Der oben genannte Schwingungsemissionswert (Vibrationswert) ist entsprechend einem in EN 60745-1 genormten Messverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden. -
Seite 28: Recycling
Geräusch- und Vibrationsinformation • Vermeiden Sie, den Kompressor / die Luftpumpe bei einer Temperatur unter 10°C zu verwenden • Planen Sie ihre Arbeitsschritte so, dass Sie stark vibrierende Geräte nicht über mehrere Tage benutzen müssen Recycling Entsorgen Sie die Verpackung in Übereinstimmung mit dem Materialtyp sowie den örtlichen, in Ihrem Gebiet geltenden Vorschriften. - Seite 29 Buch_AT.indb 29 16.03.2018 14:06:53...
- Seite 30 Buch_AT.indb 30 16.03.2018 14:06:53...
-
Seite 31: Ce-Konformitätserklärung
CE-Konformitätserklärung Buch_AT.indb 31 16.03.2018 14:06:53... - Seite 32 VERTRIEBEN DURCH: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTR. 9 5081 ANIF AUSTRIA 81919 06246 72091-600 www.walteronline.com JAHRE MODELL: GARANTIE 05/2018 WWS-APS16 Buch_AT.indb 32 16.03.2018 14:06:53...
